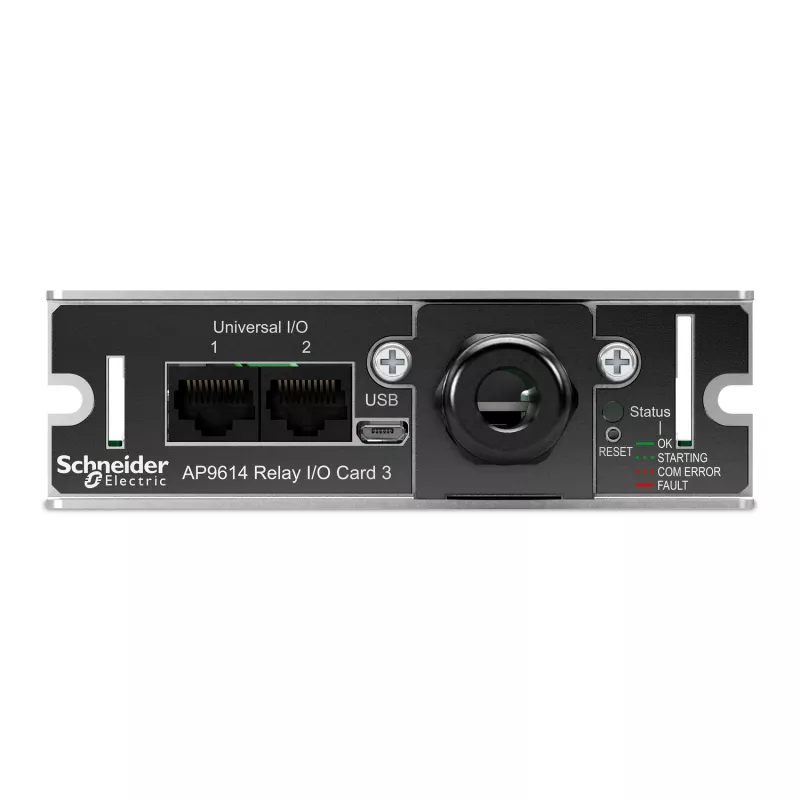

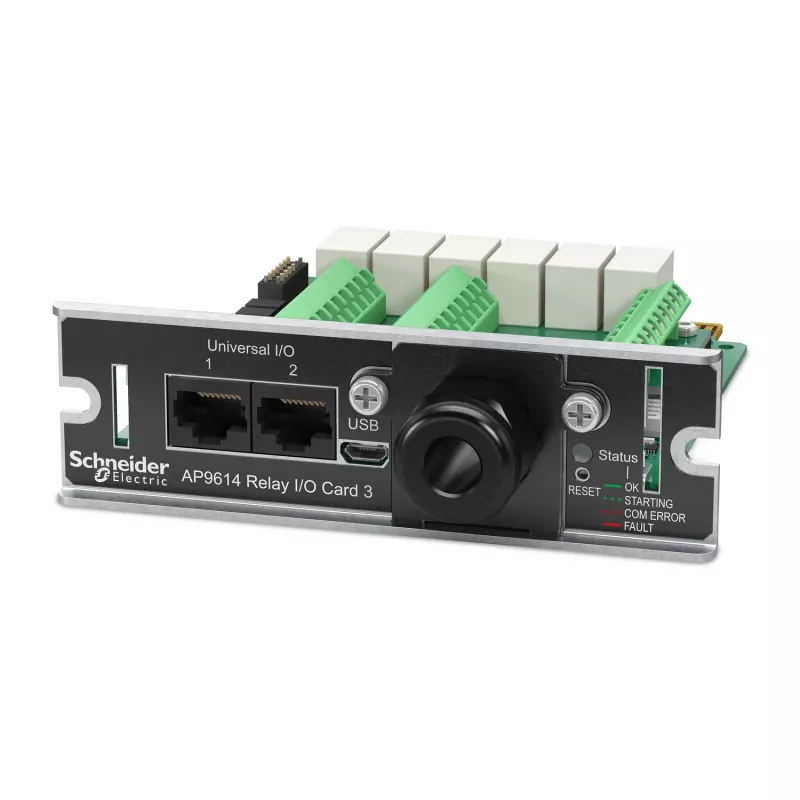

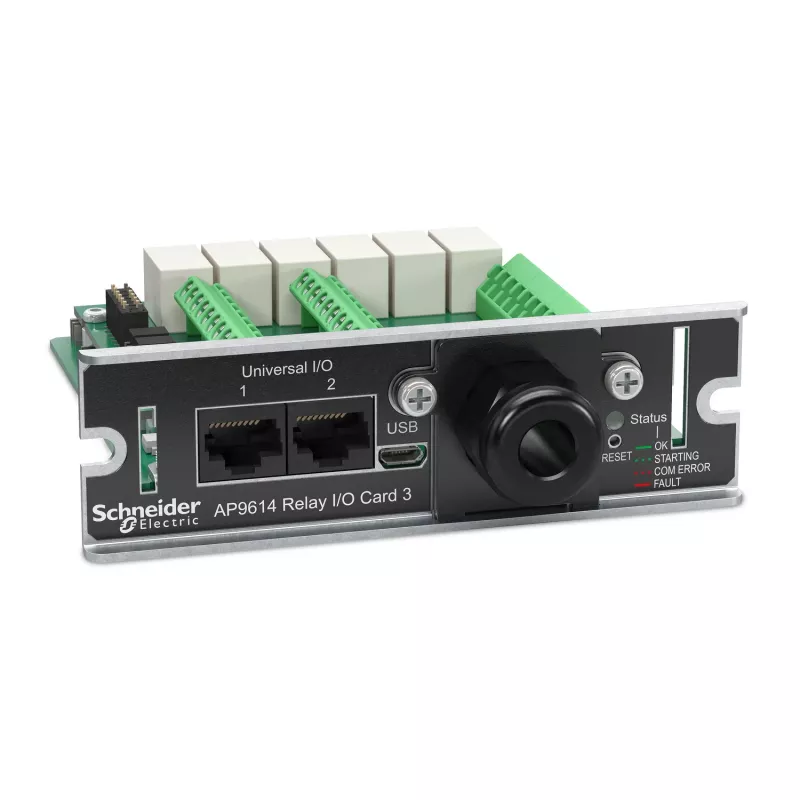

Relinė kortelė APC AP9614 UPS priedas 121x128x38 mm

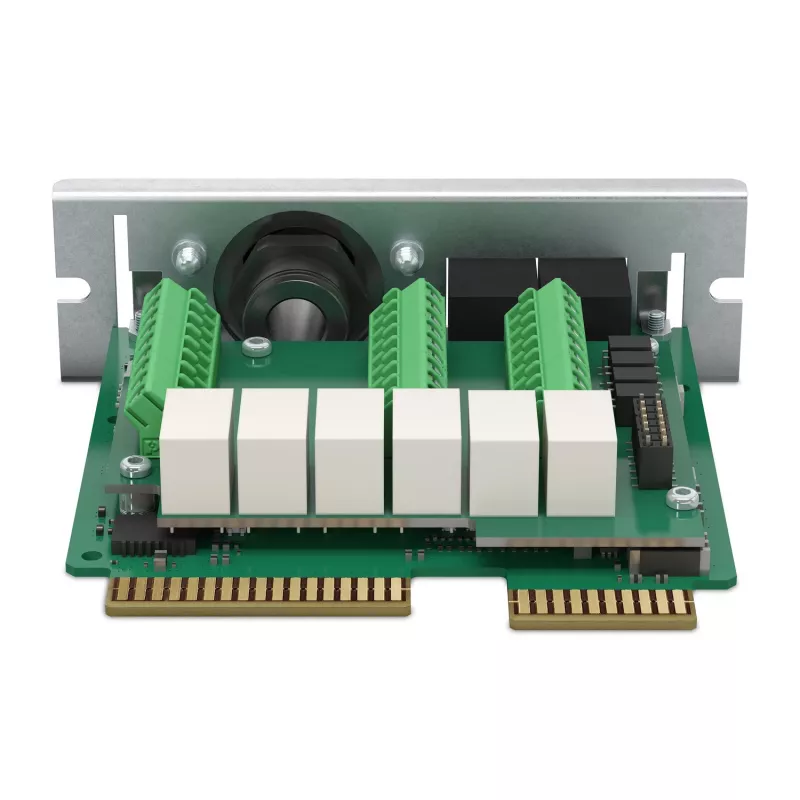

APC AP9614 relinė kortelė yra priedas, skirtas APC UPS sistemoms, pridedantis sausųjų kontaktų įvestis ir konfigūruojamus relių išėjimus. Ji turi šešis išėjimo reles ir keturis įvesties kontaktus išoriniams trigeriams stebėti ir prijungtai įrangai valdyti. Du universalūs I/O (UIO) prievadai priima pasirenkamus aplinkos jutiklius arba sausųjų kontaktų I/O priedą, kuris dar praplečia kortelę dviem papildomais sausųjų kontaktų įvestimis ir relių išėjimais. Kortelė prie kompiuterio jungiama naudojant pridedamą mikro USB laidą, kad būtų galima pasiekti dinaminę žiniatinklio vartotojo sąsają konfigūravimui ir valdymui.

Privalumai

Relinė kortelė padidina UPS integravimo galimybes, siūlydama keletą konfigūruojamų relių išėjimų ir įvesčių automatizavimui bei perspėjimams. Palaikymas aplinkos jutikliams ir papildomam sausųjų kontaktų I/O priedui leidžia plėsti sistemą nekeičiant kortelės. Mikro USB jungtis ir žiniatinklio vartotojo sąsaja suteikia paprastą UPS nustatymų, relių veiksmų ir jutiklių trigerių konfigūravimą.

Tinka

• Nuotoliniam UPS suaktyvintų įvykių valdymui
• UPS signalų integravimui su pastatų valdymo ar kontrolės sistemomis
• Išorinių jutiklių suaktyvintų veiksmų pridėjimui prie UPS operacijų
• Relių ir kontaktų I/O talpos išplėtimui serverių patalpose ir tinklo spintose

Pagrindinės specifikacijos

• Modelis: APC AP9614
• Funkcija: Sausųjų kontaktų I/O relinė kortelė
• Išėjimai: 6 konfigūruojamos relės
• Įvestys: 4 sausųjų kontaktų įvestys
• Išplečiama: 2 UIO prievadai; palaiko sausųjų kontaktų I/O priedą (prideda 2 įvestis ir 2 relių išėjimus)
• Sąsaja: mikro USB žiniatinklio vartotojo sąsajai
• Matmenys: 121 x 128 x 38 mm
• Svoris: 0,2 kg
• Prekės ženklas: APC
• MPN: AP9614
• EAN: 0731304733065

Kaip naudoti

Įdiekite AP9614 kortelę į suderinamą APC UPS išplėtimo lizdą pagal UPS aparatinės įrangos instrukcijas. Prijunkite reikiamas sausųjų kontaktų įvestis ir relių išėjimus prie išorinių įrenginių ar valdymo sistemų, naudodamiesi kortelės gnybtais. Naudokite pateiktą mikro USB laidą kortelei prijungti prie kompiuterio, atidarykite žiniatinklio vartotojo sąsają ir sukonfigūruokite relių atvaizdavimą, įvesčių veiksmus ir aplinkos jutiklių slenksčius. Nustatykite veiksmus, kuriuos suaktyvins būsenos pokyčiai ar UPS įvykiai, ir išsaugokite konfigūraciją.

Rekomendacijos

Patikrinkite UPS suderinamumą ir laikykitės APC diegimo nurodymų. Naudokite ekranuotus laidus kritinėms signalų linijoms ir išbandykite relių veiksmus kontroliuojamoje aplinkoje prieš diegdami gamybinėse sistemose.
