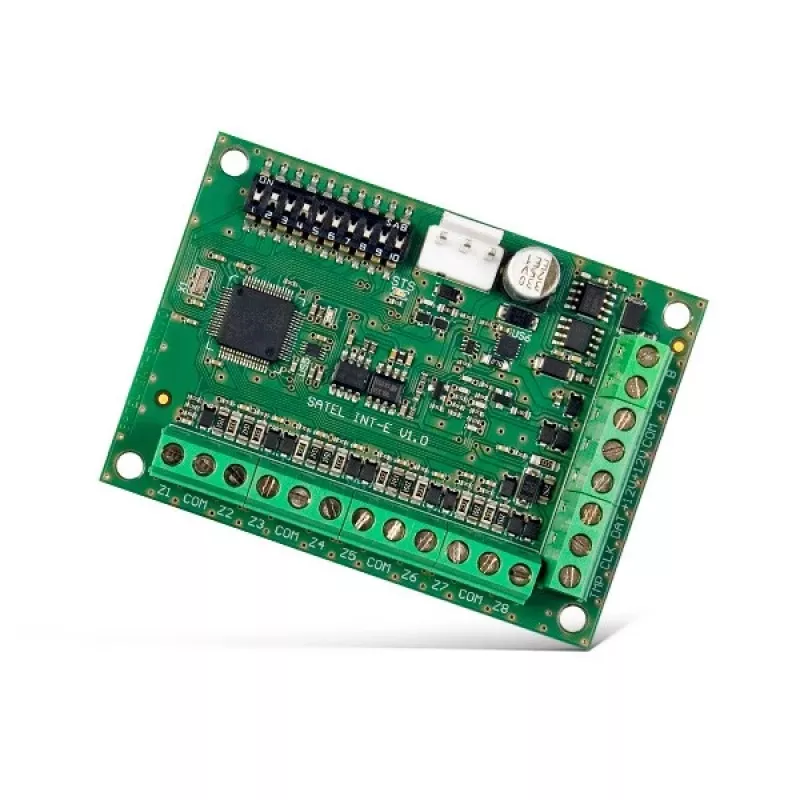

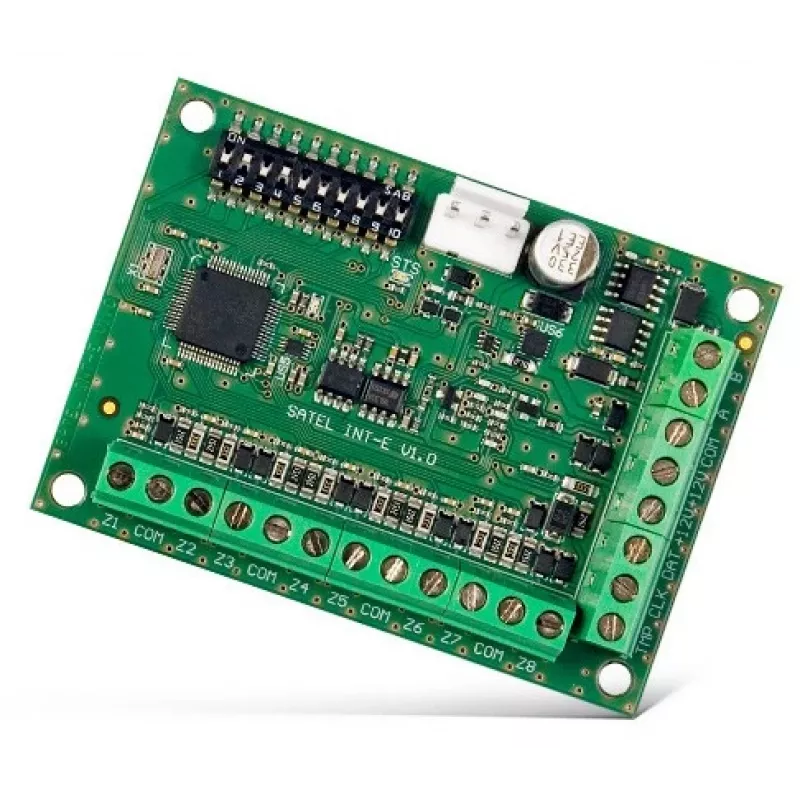

Relės modulis Satel INT-E signalizacijai / detektoriaus priedas

Satel INT-E zonos išplėtimo modulis prideda aštuonias laidines zonas prie suderinamų valdymo pultų ir palaiko tiesioginį roletų detektorių bei vibracijos jutiklių prijungimą. Sukurtas kaip CA-64 E/CA-64 EPS modulio pakaitalas, INT-E yra suderinamas su INTEGRA, INTEGRA Plus, VERSA, VERSA Plus, PERFECTA, PERFECTA-T šeimomis ir ACCO-NT prieigos kontrolės pultu. Modulis veikia nuo 12 V įėjimo ir yra kompaktiškas bei lengvas, kad būtų lengva montuoti.

Privalumai

INT-E užtikrina patikimą signalizacijos sistemų išplėtimą, siūlydamas aštuonias papildomas laidines zonas ir apsaugos nuo atidarymo įėjimą, skirtą aptikti korpuso atidarymą. Jis palaiko tiesioginį roletų ir vibracijos detektorių prijungimą, supaprastina integraciją su palaikomais valdymo pultais ir pakeičia senesnį CA-64 E/CA-64 EPS modulį. Maži matmenys ir mažas svoris palengvina montavimą valdymo korpusuose, o 12 V įėjimas ir 80 mA paleidimo srovė atitinka tipinius signalizacijos sistemų maitinimo šaltinius.

Tinka

• Laidinių zonų išplėtimui INTEGRA ir VERSA serijų signalizacijos valdymo pultuose
• Integracijai su PERFECTA ir PERFECTA-T valdymo pultais
• Naudojimui su ACCO-NT prieigos kontrolės sistemomis
• Roletų ir vibracijos detektorių prijungimui

Pagrindinės specifikacijos

• Gamintojas: SATEL
• Modelis: INT-E (CA-64 E / CA-64 EPS pakaitalas)
• Pridedamos zonos: 8 laidinės zonos
• Maitinimo įėjimas: 12 V
• Paleidimo srovė: 80 mA
• Matmenys (P×G): 80 mm × 57 mm
• Svoris: 47 g
• MPN: 5 905 033 331 556
• EAN: 5905033331556

Kaip naudoti

Sumontuokite INT-E modulį valdymo pulto korpuse ir prijunkite prie suderinamo valdymo pulto magistralės pagal gamintojo laidų schemą. Prijunkite jutiklius prie aštuonių laidinių zonų įėjimų ir, jei reikia, naudokite specialius įėjimus roletų ir vibracijos detektoriams. Prijunkite modulio maitinimą prie 12 V šaltinio, galinčio tiekti sistemai reikalingą srovę; laikykitės tinkamo poliškumo. Suprogramuokite valdymo pultą, kad atpažintų papildomas zonas pagal pulto montavimo instrukciją.

Rekomendacijos

Montuokite ir konfigūruokite modulį pagal SATEL montavimo instrukcijas. Įsitikinkite, kad valdymo pulto programinė įranga palaiko INT-E, ir patikrinkite maitinimo šaltinio galią prieš pridėdami detektorius. Dėl saugumo ir tinkamo veikimo montavimą ir laidų sujungimą turi atlikti kvalifikuotas personalas.
