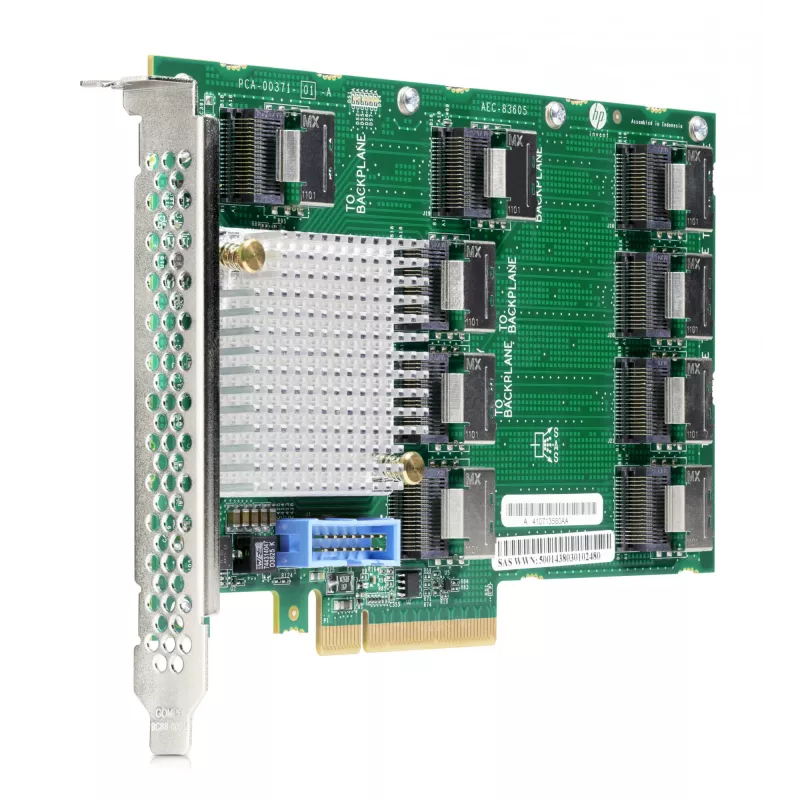

RAID valdiklis HPE 870549-B21

HP SAS plėtimo kortelė leidžia išplėsti vidinę saugyklą HP ProLiant DL380 Gen9 serveriuose, suteikdama galimybę palaikyti daugiau nei aštuonis vidinius standžiuosius diskus, kai naudojama su Gen9 palaikomu „Smart Array“ arba „Smart HBA“ valdikliu. Ši viso aukščio kortelė užtikrina 12 Gb/s SAS jungiamumą ir turi devynis vidinius prievadus su iki 26 fizinėmis jungtimis. Rinkinyje yra reikalingi kabeliai, skirti prijungti palaikomus vidinius SAS diskų narvelius DL380 Gen9 serveriui.

Privalumai

SAS plėtimo kortelė padidina vidinę diskų talpą be išorinių korpusų ir leidžia kurti RAID konfigūracijas daugiau nei aštuoniems diskams, kai naudojama su palaikomu HP „Smart Array“ arba „Smart HBA“ valdikliu. Ji siūlo 12 Gb/s SAS jungiamumą, devynis vidinius prievadus ir valdymą per HP „Smart Storage Administrator“, integruotą į serverio išmaniuosius diegimo įrankius. Visi reikalingi kabeliai palaikomiems DL380 Gen9 diskų narveliams yra įtraukti.

Tinka

• Vidinės saugyklos talpos išplėtimui HP ProLiant DL380 Gen9 serveriuose
• RAID masyvų, apimančių daugiau nei 8 vidinius diskus, kūrimui (kai naudojama su palaikomu valdikliu)
• Papildomo vidinio diskų narvelio pridėjimui ir visų diskų valdymui per „Smart Array“ arba „Smart HBA“

Pagrindinės specifikacijos

• SAS jungiamumas: 12 Gb/s
• Vidiniai prievadai: 9
• Maksimalus palaikomų fizinių jungčių skaičius: 26
• Formos koeficientas: viso aukščio plėtimo kortelė
• Suderinamumas: HP ProLiant DL380 Gen9 serveris (reikalingas Gen9 palaikomas „Smart Array“ arba „Smart HBA“ valdiklis)

Kaip naudoti

Įdiekite viso aukščio SAS plėtimo kortelę į laisvą PCIe lizdą DL380 Gen9 serveryje ir prijunkite ją prie „Smart Array“ arba „Smart HBA“ valdiklio naudodami pateiktus kabelius. Prijunkite palaikomus vidinius SAS diskų narvelius prie kortelės vidinių prievadų pagal serverio aparatinės įrangos vadovą. Konfigūruokite ir valdykite prijungtus diskus bei RAID masyvus naudodami HP „Smart Storage Administrator“ paslaugų programą, pasiekiamą per serverio išmaniąją diegimo sąsają.

Rekomendacijos

Naudokite SAS plėtimo kortelę tik su Gen9 palaikomais HP „Smart Array“ arba „Smart HBA“ valdikliais ir pasitikrinkite DL380 Gen9 aparatinės įrangos dokumentaciją dėl palaikomų diskų narvelių derinių ir kabelių sujungimo. Prieš konfigūruodami RAID išplėstuose diskų rinkiniuose, įsitikinkite, kad programinė įranga ir HP „Smart Storage Administrator“ yra atnaujinti.
