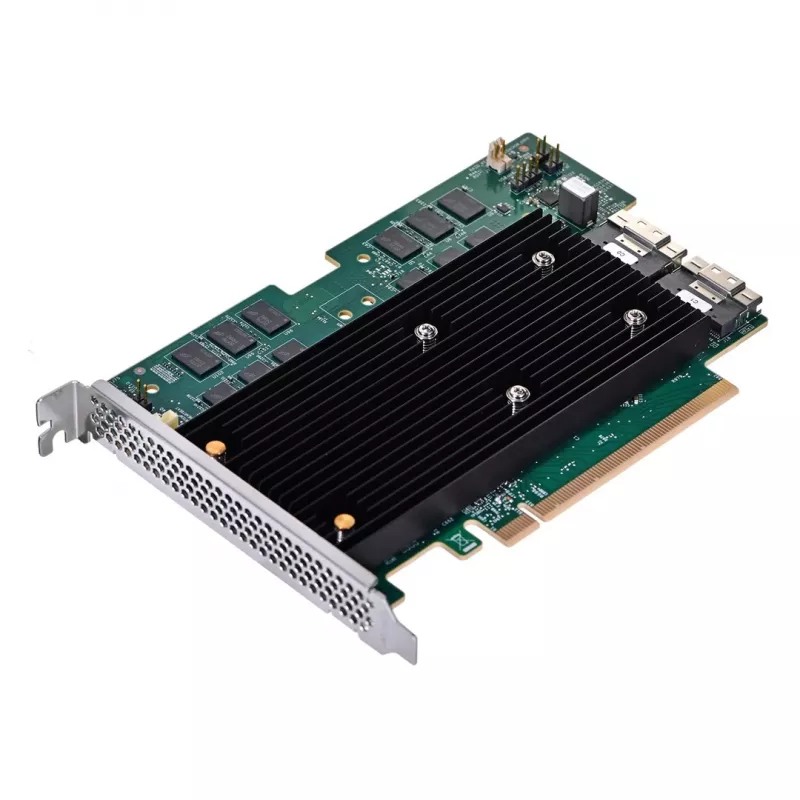

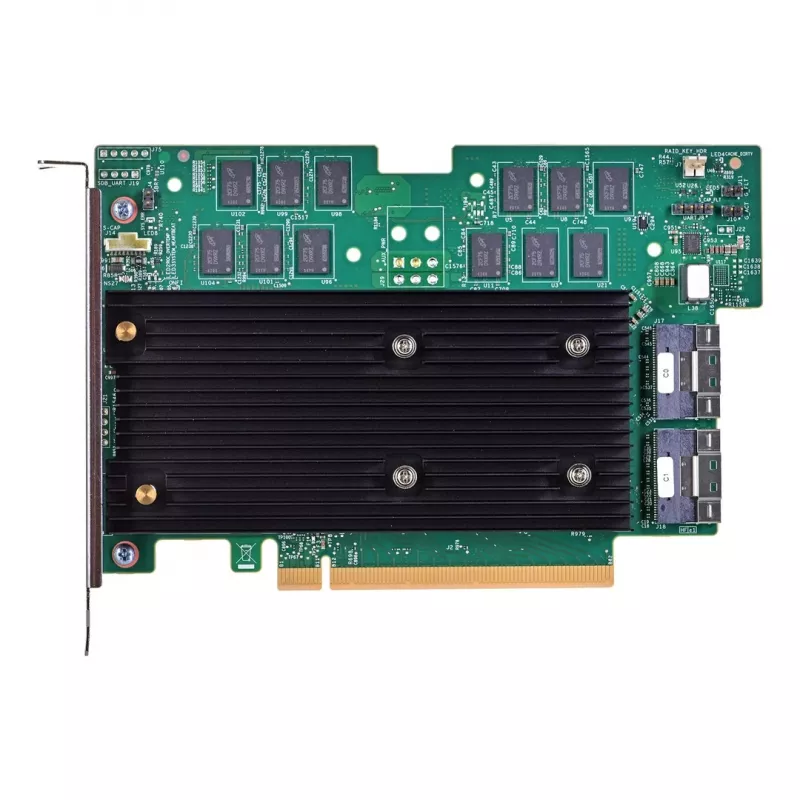

RAID valdiklis BROADCOM MegaRAID 9670W-16i PCIe x16, 16 kanalų, 6 Gbit/s, MD2, 240 įrenginių

„Broadcom MegaRAID 9670W-16i“ yra PCIe x16 RAID valdiklis, suderinamas su SAS ir SATA diskais, skirtas NVMe/SAS/SATA saugojimo aplinkoms. Sukurtas SAS4116W RAID-on-Chip (RoC) pagrindu, jis priklauso trečiosios kartos „MegaRAID 9600“ šeimai, kuri orientuota į NVMe SSD pagrindu veikiančias sistemas ir, palyginti su ankstesne karta, užtikrina reikšmingą pralaidumo, IOPS, įrašymo delsos ir atkūrimo našumo pagerėjimą. Valdiklis palaiko įprastus RAID lygius ir jungiasi 6 Gbit/s sparta kiekvienam prievadui, o tipinės energijos sąnaudos yra apie 25 W, kompaktiški matmenys pritaikyti serverių platformoms.

Privalumai

„MegaRAID 9670W-16i“ užtikrina pastebimai didesnį našumą, palyginti su ankstesne karta – daugiau nei keturis kartus daugiau RAID5 atsitiktinio įrašymo operacijų ir maždaug dvigubai didesnį pralaidumą. Pažangus terminis dizainas leidžia pasiekti šiuos pagerėjimus nedidinant sistemos oro srauto reikalavimų, todėl galima integruoti į esamas platformas be papildomų aušinimo modifikacijų. Valdiklis palaiko kelis RAID lygius (0, 1, 5, 6, 10, 50, 60), todėl suteikia lankstumo duomenų apsaugai ir talpos konfigūravimui įmonės saugyklose.

Tinka

• Įmonės serveriams, kuriems reikalingas SAS/SATA RAID spartinimas
• Saugojimo matricoms ir sistemoms, naudojančioms 6 Gbit/s SAS arba SATA diskus
• Platformoms, siekiančioms pagerinti SSD pagrindu veikiančios saugyklos našumą su minimaliais aušinimo pakeitimais
• Programoms, kurioms reikia RAID 0, 1, 5, 6, 10, 50 arba 60 lygių

Svarbiausios specifikacijos

• Modelis: „Broadcom MegaRAID 9670W-16i“ (SAS4116W RoC)
• Pagrindinė sąsaja: PCI Express x16
• Palaikomi diskai: SAS ir SATA (6 Gbit/s)
• RAID lygiai: 0, 1, 5, 6, 10, 50, 60
• Tipinės energijos sąnaudos: 25 W
• Matmenys: 155,6 mm (plotis) × 111,1 mm (gylis)
• Gamintojo kodas (MPN): 05-50113-00

Kaip naudoti

Įdiekite valdiklį į laisvą PCIe x16 lizdą suderinamoje serverio pagrindinėje plokštėje. Prijunkite SAS arba SATA diskus prie valdiklio prievadų naudodami tinkamus kabelius arba galinės plokštės jungtis. Konfigūruokite RAID matricas per valdiklio programinės įrangos RAID įrankį arba gamintojo valdymo programinę įrangą sistemos paleidimo metu arba iš operacinės sistemos. Užtikrinkite, kad pagrindinėje operacinėje sistemoje (pavyzdžiui, „SUSE Linux Enterprise Server“) būtų įdiegtos reikiamos tvarkyklės, kad būtų užtikrintas visas funkcionalumas.

Rekomendacijos

Diekite 9670W-16i sistemose, kuriose reikia geresnio RAID5 įrašymo našumo ir didesnio pralaidumo, nedidinant korpuso aušinimo pajėgumų. Prieš diegdami patikrinkite suderinamumą su serverio platforma ir operacinės sistemos tvarkyklėmis bei laikykitės „Broadcom“ programinės įrangos atnaujinimo ir priežiūros gairių, kad išlaikytumėte našumą ir patikimumą.
