Radiatorius EK Water Blocks žalvaris varis nerūdijantis plienas baltas 130 mm 165 mm 44 mm

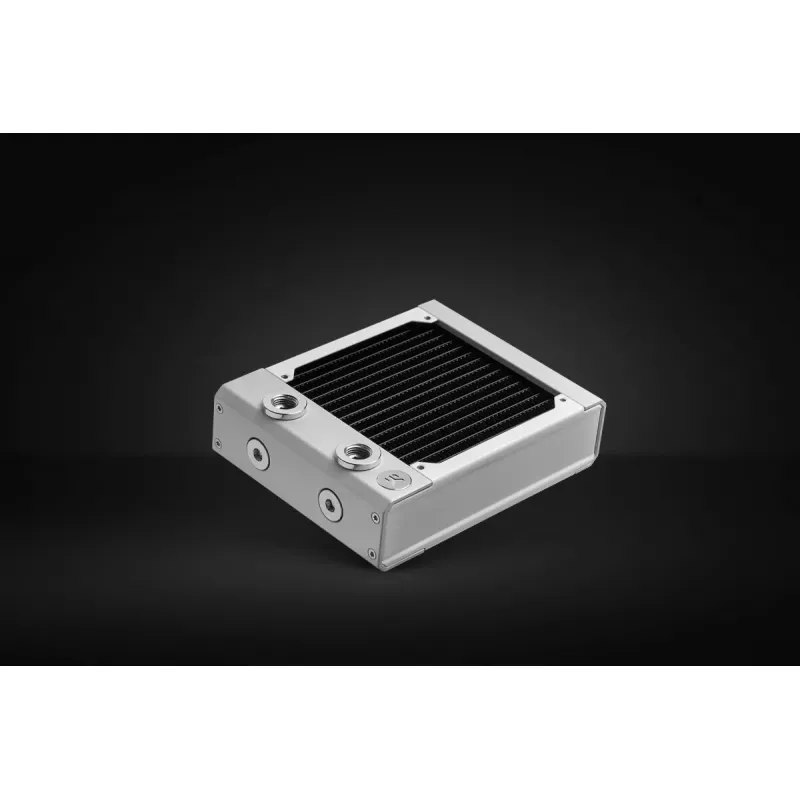

EK Water Blocks 3831109839133 radiatorius yra kompaktiškas, didelio našumo skysčio aušinimo radiatorius, pagamintas iš žalvario, vario ir nerūdijančio plieno, su baltos pusiau matinės apdailos šoninėmis plokštėmis ir juodai padengtais pelekais. Išoriniai matmenys yra maždaug 130 mm × 165 mm × 44 mm (plotis × gylis × storis). Šis EK-Quantum P serijos paviršinis radiatorius sukurtas efektyviam šilumos išsklaidymui, tuo pačiu užtikrinant mažą srauto pasipriešinimą ir tylų veikimą plačiame ventiliatoriaus greičių diapazone. Konstrukcijoje yra iš viso penkios G1/4" srieginės angos (keturios ant korpuso ir viena ant galinio bako), skirtos lanksčiam kontūro vedimui ir patogiam vandens nuleidimui ar oro pašalinimui.

Privalumai

Radiatoriuje naudojama šešiolika 2 mm varinių vamzdelių ir aukštos kokybės neaustinės konstrukcijos variniai pelekai, kurių tankis 18 FPI, kad būtų suderintas šilumos perdavimas ir atsparumas oro srautui, užtikrinant gerą aušinimą net esant mažam ventiliatoriaus greičiui. Presuoto aliuminio galiniai dangteliai ir štampuotos šoninės plokštės sukuria tvirtą konstrukciją, kuri atspari deformacijai montavimo ir naudojimo metu. Kelių angų lankstumas, mažas vidinis srauto pasipriešinimas ir suderinamumas su standartiniais 120 mm ventiliatoriais (25 mm storio) leidžia šį radiatorių integruoti į įvairias nestandartines skysčio aušinimo sistemas nesukeliant per didelės apkrovos tipiniams siurbliams.

Tinka

• Nestandartinėms kompiuterių skysčio aušinimo sistemoms, kuriose reikalingas kompaktiškas, didelio efektyvumo radiatorius
• Mažos formos konstrukcijoms ir korpusams, kuriuose telpa storesni 44 mm radiatoriai
• Kelių radiatorių konfigūracijoms, varomoms vienu siurbliu (D5 ar DDC), dėl mažo srauto pasipriešinimo
• Konstruotojams, ieškantiems lengvo kontūro vandens nuleidimo ir oro pašalinimo per papildomą G1/4" angą

Pagrindinės specifikacijos

• Medžiagos: žalvarinės vidinės dalys, variniai vamzdeliai ir pelekai, nerūdijančio plieno šoninės plokštės, presuoto aliuminio galiniai dangteliai
• Matmenys (apytiksliai): 130 mm × 165 mm × 44 mm (P × G × A)
• Vamzdelių skaičius ir dydis: šešiolika varinių vamzdelių, 2 mm pločio
• Pelekų tankis: 18 pelekų colyje (FPI), neaustinės konstrukcijos variniai pelekai su juoda termine danga

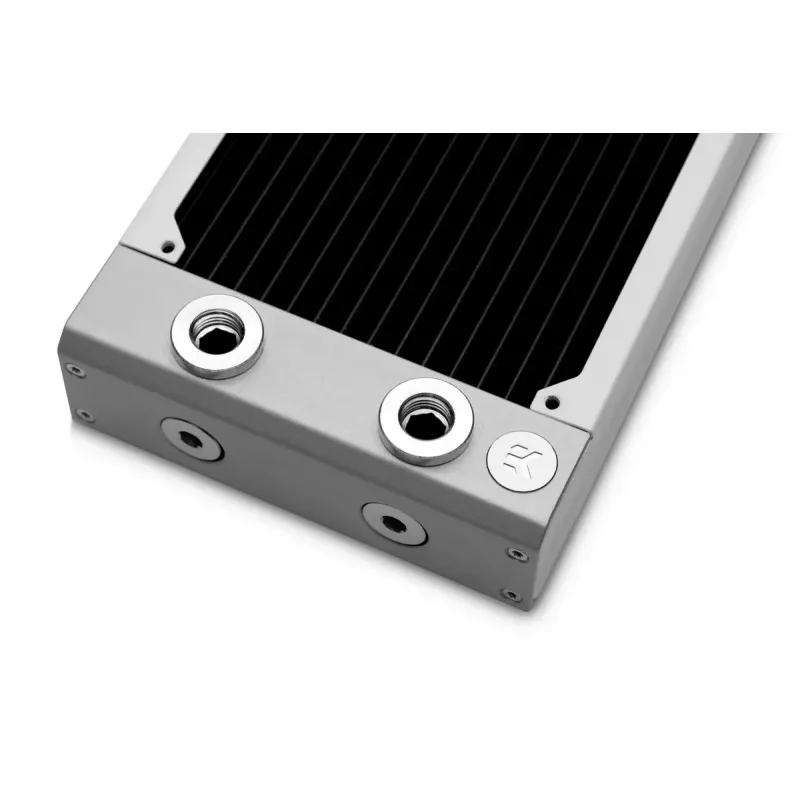

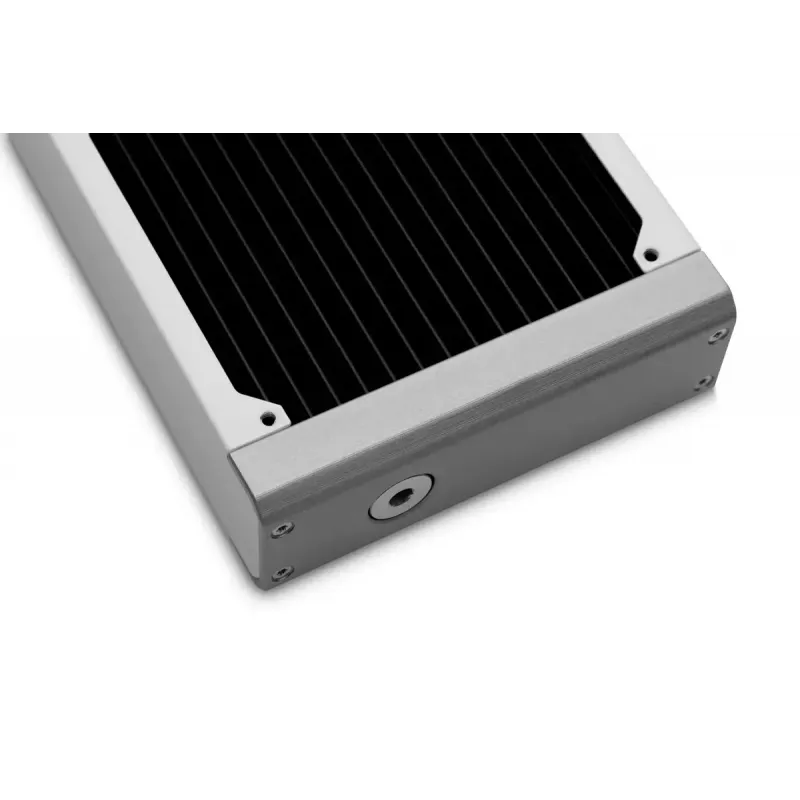

• Angos: penkios G1/4" srieginės angos (keturios ant korpuso, viena ant galinio bako), skirtos įleidimui/išleidimui ir vandens nuleidimui/oro pašalinimui
• Ventiliatoriaus suderinamumas: suderinamas su standartiniais 120 mm ventiliatoriais, 25 mm storio (pateikiami varžtai skirti 120 mm, M4 Phillips apvalia galvute)
• Apdaila: šoninės plokštės su pusiau matine balta danga, o pelekai - su juoda danga

Kaip naudoti

Sumontuokite radiatorių korpuso viduje tokioje vietoje, kuri palaiko 44 mm storio radiatorių ir 120 mm ventiliatoriaus išdėstymą. Naudokite pateiktus M4 varžtus 120 mm ventiliatoriams pritvirtinti stūmimo ar traukimo konfigūracijoje; siekiant geresnio aušinimo našumo galima naudoti stūmimo/traukimo sąranką. Sujunkite G1/4" angas su tinkamomis jungtimis ir vamzdeliais pagal savo kontūro vedimo planą, o specialią galinio bako angą palikite vandens nuleidimui ir oro pašalinimui pildant ir atliekant techninę priežiūrą. Užtikrinkite, kad jungtys būtų tinkamai priveržtos, ir patikrinkite, ar nėra nuotėkio per pradinį nuotėkio testą prieš įjungiant kitus sistemos komponentus.

Rekomendacijos

Norint optimalaus triukšmo ir aušinimo balanso, naudokite radiatorių esant mažam ar vidutiniam ventiliatoriaus greičiui, kai įmanoma, dėl jo 18 FPI pelekų tankio. Naudokite EK-Quantum ar panašius sandariais kraštais įrėmintus ventiliatorius, kad būtų geriausias montavimo stabilumas ir oro srautas. Planuodami kelis radiatorius sistemoje, atsižvelkite į siurblio galimybes (rekomenduojamas D5 ar DDC) ir išdėstykite specialią oro pašalinimo angą, kad supaprastintumėte būsimą techninę priežiūrą.
