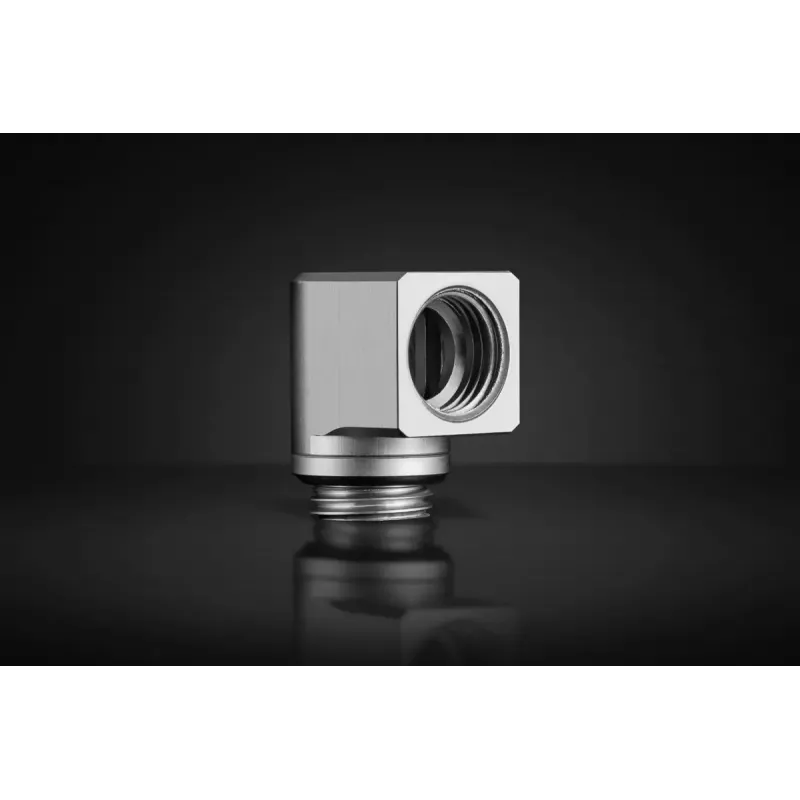

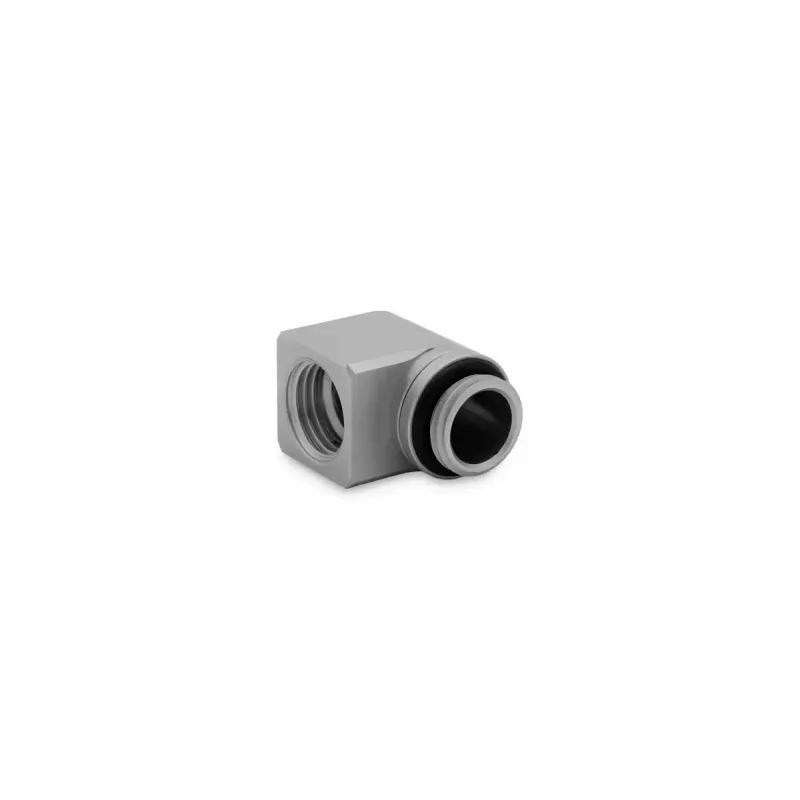

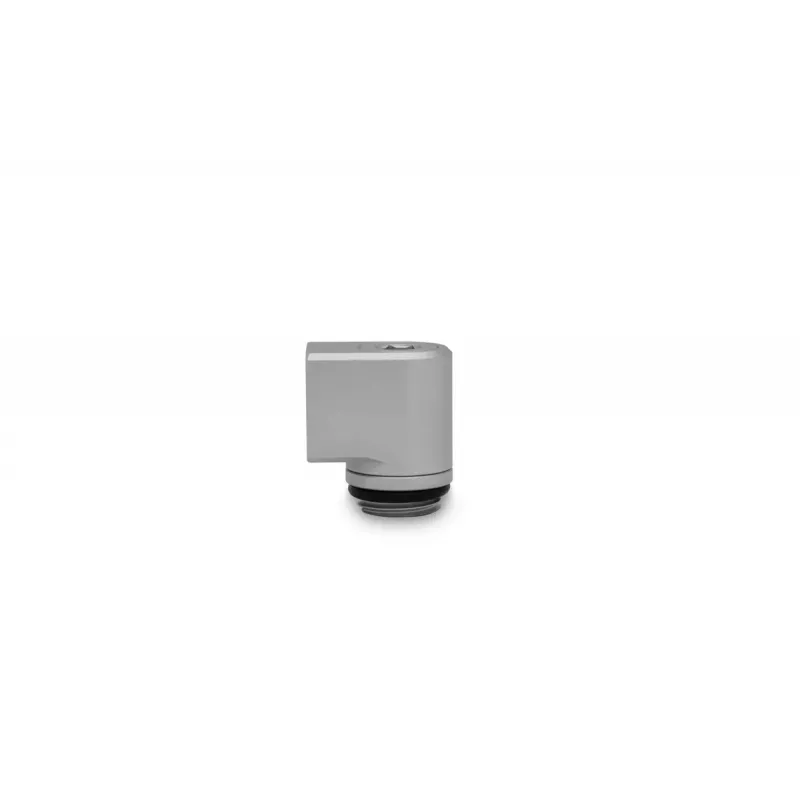

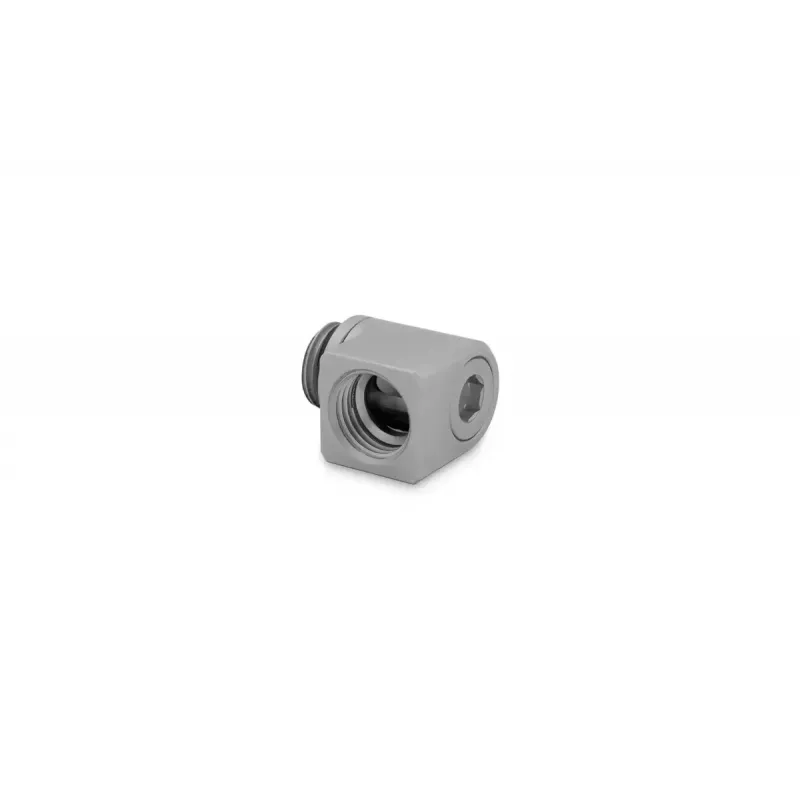

Jungtis kompiuterio aušinimo sistemai ek water blocks — žalvaris satino plieno/titano apdaila 20,8 mm aukštis 16,5 mm skersmuo

EK-Quantum Torque Micro Rotary 90° adapterio jungtis yra kompaktiška žalvarinė sukamoji kampinė jungtis, skirta kompiuterių skysčio aušinimo kontūrams, su satino sidabro/titano apdaila. Bendras sumontuotos jungties aukštis yra apie 21 mm (gamintojo duomenyse nurodyta 20,8 mm), o pagrindo skersmuo – 16,5 mm. Ji turi visiškai pasukamą vidinio sriegio G1/4" išvadą, leidžiantį atlikti 90° posūkį minimalioje erdvėje. Jungtis yra CNC apdirbta iš vientiso žalvario, surinkta su guminiais O-žiedais, o vidiniai paviršiai nedažyti, kad būtų sumažintas galimas kontūro teršalų kiekis. Ji suderinama su EK-Quantum Torque STC, HDC ir Micro HDP jungtimis.

Privalumai

Micro Rotary konstrukcija sumažina montavimo aukštį maždaug 10 mm, palyginti su standartinėmis Torque 90° sukamosiomis jungtimis, todėl galima atlikti posūkius ten, kur erdvė ribota. Tikslus CNC apdirbimas ir satino apdaila užtikrina vientisą išvaizdą ir patvarią, korozijai atsparią žalvario konstrukciją. Nuolat sujungta dviejų dalių konstrukcija su O-žiedų sandarikliais užtikrina sandarų veikimą, o pasukama jungtis leidžia tiksliai nukreipti vidinio sriegio G1/4" prievadą norima kryptimi.

Tinka

• Kompaktiškoms kompiuterių sistemoms su ankštais vamzdelių ar komponentų tarpais
• Individualiems vandeniu aušinamiems kontūrams su G1/4" srieginiais prievadais
• Jungtims su EK-Quantum Torque serijos jungtimis (STC, HDC, Micro HDP)

Pagrindinės specifikacijos

• Gamintojas: ek water blocks
• Modelis / MPN: 3831109849699
• Medžiaga: CNC apdirbtas vientisas žalvaris
• Apdaila: satino sidabro / titano (išorė), vidiniai paviršiai nedažyti
• Sriegis: išorinis G1/4" (tvirtinamas į prievadą), vidinis G1/4" pasukamas išvadas
• Bendras aukštis (sumontuoto): ~20,8–21 mm
• Pagrindo skersmuo: 16,5 mm
• Vidinio prievado vidurio linijos aukštis virš montavimo paviršiaus: 12,5 mm

Kaip naudoti

Įsukite išorinį G1/4" sriegį į norimą komponentą ar prievadą, jei reikia, naudodami tinkamą sriegio sandariklį. Pritvirtinkite jungtį prie pagrindo naudodami 6 mm šešiabriaunį raktą per angą viršutinėje dalyje; priveržus išorinis korpusas lieka laisvai pasukamas, todėl galite nukreipti vidinį G1/4" prievadą norima statmena kryptimi. EK rekomenduoja naudoti EK-Loop Multi Allen Key, kad būtų lengviau montuoti. Įsitikinkite, kad O-žiedai tinkamai įstatyti, ir patikrinkite, ar nėra nuotėkio, užpildę kontūrą.

Rekomendacijos

Jungtį naudokite kartu su EK-Quantum Torque serijos komponentais, kad būtų užtikrintas suderinamumas. Nedažykite ir nemodifikuokite vidinių paviršių, o pagrindą priveržkite tinkamu 6 mm šešiabriauniu raktu, kad nepažeistumėte sandarinimo paviršių.
