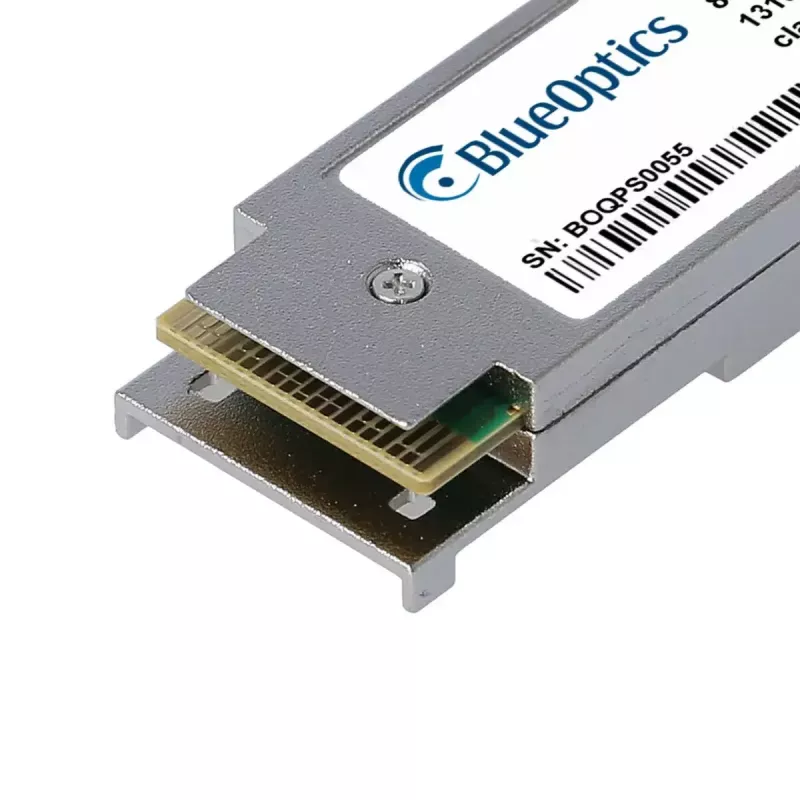

QSFP56 siųstuvo-imtuvo modulis BlueOptics QSFP56-200G-SR-CS-BO 200G 100m

BlueOptics QSFP56-200G-SR-CS-BO yra 200 gigabitų eterneto šviesolaidinis siųstuvo-imtuvo modulis, sukurtas trumpojo nuotolio, didelės spartos duomenų linijoms. Sukurtas pagal MSA formos faktorių ir jungiamas per MPO/MTP jungtį, jis palaiko 200GBASE-SR4 veikimą daugiamode skaidula 850 nm bangos ilgiu ir maksimalų 100 metrų atstumą. Modulis yra aliuminio korpuse, sveria apie 40 gramų ir suteikia karštai keičiamą QSFP56 sprendimą suderinamiems tinklo komutatoriams, maršrutizatoriams ir saugojimo sistemoms, kurios priima 200G SR4 siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas užtikrina 200G duomenų pralaidumą kompaktiškame, lengvame aliuminio korpuse ir atitinka pramonės MSA standartus fiziniam ir optiniam suderinamumui. Jis palaiko vienu metu vykstančius siuntimo ir priėmimo kanalus per MPO/MTP ir apima skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą optinę galią, priimamą optinę galią ir temperatūrą. Komponentai parenkami taip, kad atitiktų kokybės ir ilgaamžiškumo tikslus, užtikrinant ilgesnį eksploatavimo laiką ir didelį prieinamumą didelio tankio tinklo aplinkose.

Tinka

• Didelio našumo duomenų centrų sujungimams ir serverių stelažams
• Didelės spartos komutavimo ir agregavimo struktūroms
• Saugojimo zonos tinklams ir SAN jungtims
• Trumpojo nuotolio optinėms linijoms miestelių ar įmonių pastatuose (iki 100 m)

Pagrindinės specifikacijos

• Duomenų sparta: 200 gigabitų eternetas (200G)
• Standartas: 200GBASE-SR4 daugiamode skaidula
• Bangos ilgis: 850 nm siuntimui ir priėmimui
• Jungties tipas: MPO/MTP
• Maksimalus atstumas: 100 m (daugiamodė skaidula)
• Formos faktorius: QSFP56, karštai keičiamas
• Korpuso medžiaga: aliuminis
• Svoris: 0,04 kg
• Skaitmeninė diagnostika: DDM/DOM (atitinka MSA SFF-8472)

Kaip naudoti

Įdėkite QSFP56 siųstuvą-imtuvą į suderinamo įrenginio lizdą, kai pagrindinis įrenginys įjungtas, arba pagal pagrindinio įrenginio gamintojo karšto keitimo instrukcijas. Prijunkite MPO/MTP daugiamodės skaidulos pataisinį laidą tarp siųstuvo-imtuvo ir atitinkamo optinio prievado arba pataisinio skydo. Įsitikinkite, kad prijungta aparatinė įranga palaiko 200GBASE-SR4 siųstuvus-imtuvus ir, jei pageidaujama, kad DDM/DOM stebėjimas būtų įjungtas pagrindiniame įrenginyje, kad būtų galima nuskaityti diagnostines reikšmes realiuoju laiku. Patikrinkite linijos būseną ir konfigūraciją komutatoriaus ar maršrutizatoriaus valdymo sąsajoje ir naudokite tinkamą daugiamodės skaidulos tipą (pvz., OM3/OM4) numatytam 100 m atstumui pasiekti.

Rekomendacijos

Norint pasiekti patikimas 200G linijas, naudokite sertifikuotą OM3 arba OM4 daugiamodę skaidulą ir aukštos kokybės MPO/MTP pataisinius laidus, patvirtinkite suderinamumą su pagrindinės aparatinės įrangos programine įranga ir įjunkite skaitmeninę diagnostiką nuolatiniam stebėjimui. Laikykitės standartinių elektrostatinės iškrovos (ESD) atsargumo priemonių dirbdami su siųstuvu-imtuvu ir venkite skaidulinių kabelių lenkimo ar įtempimo viršijant rekomenduojamas ribas.
