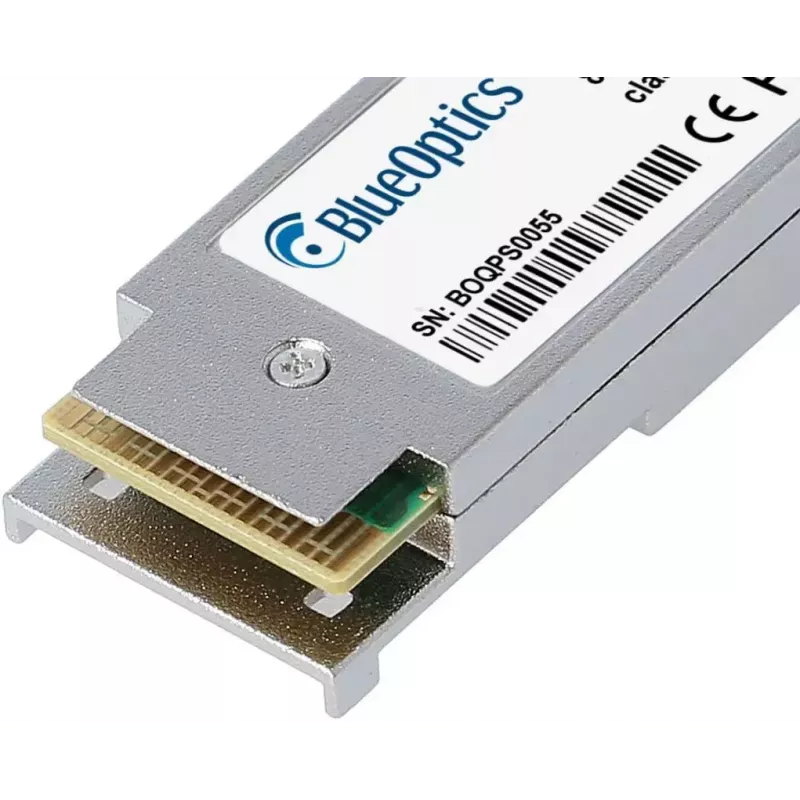

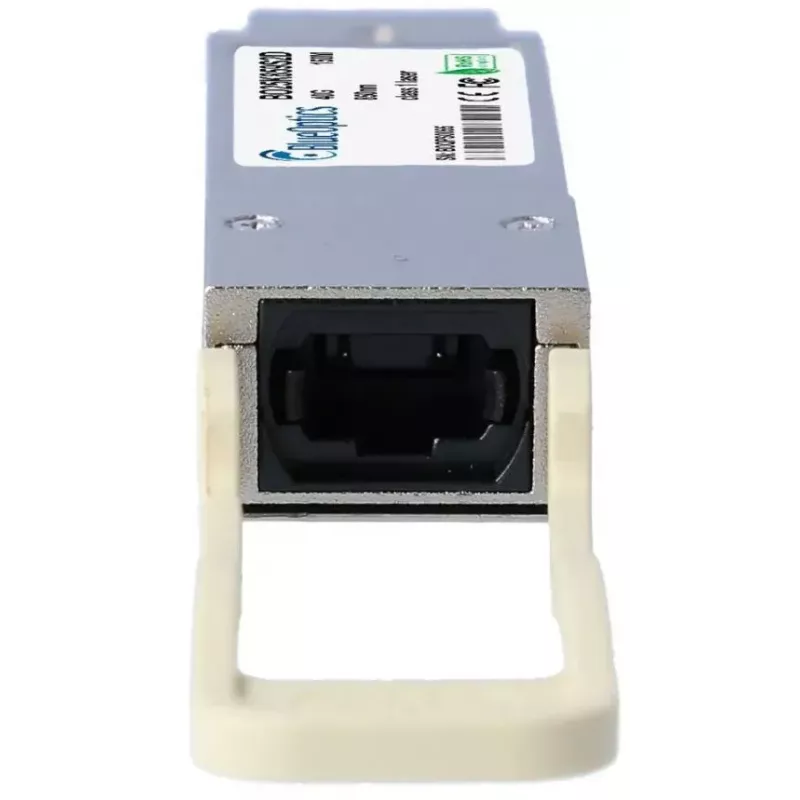

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP10G-MM-A-BO Šviesolaidis MPO

BlueOptics QSFP10G-MM-A-BO yra kompaktiškas 40 Gigabit Ethernet šviesolaidinis siųstuvo-imtuvo modulis su QSFP sąsaja ir MPO/MTP jungtimi. Sukurtas daugiamodėms šviesolaidinėms jungtims, jis palaiko didelės spartos optinį perdavimą iki 150 m, esant 850 nm bangos ilgiui, ir turi lengvą aliuminio korpusą (apie 20 g), kad būtų lengva valdyti ir montuoti duomenų centrų bei įmonių tinklo įrangoje. Modulis atitinka MSA suderinamas QSFP formos faktoriaus taisykles ir yra skirtas naudoti sistemose, kurios priima suderinamus 40GBASE-SR4 QSFP siųstuvus-imtuvus.

Privalumai

Šis BlueOptics QSFP siųstuvas-imtuvas užtikrina 40G duomenų pralaidumą daugiamodžiu šviesolaidžiu su MPO/MTP sąsaja, leidžiančia lygiagrečias šviesolaidines jungtis ir vienalaikius perdavimo / priėmimo kanalus. Aliuminio korpusas padidina patvarumą, o modulis išlieka lengvas, todėl jį paprasta valdyti. Siųstuvas-imtuvas sukurtas suderinamumui su pagrindinėmis tinklo platformomis, palaikančiomis MSA QSFP modulius, ir jame yra komponentų, parinktų siekiant išlaikyti stabilų veikimą ir tarnavimo laiką.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP10G-MM-A-BO į laisvą QSFP prievadą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, užtikrindami, kad modulis būtų visiškai įstatytas ir užfiksuotas pagal priimančiosios įrangos instrukcijas. Prijunkite MPO/MTP daugiamodį šviesolaidinį laidą prie siųstuvo-imtuvo, o kitą galą nukreipkite į atitinkamą MPO prievadą arba paskirstymo skydą. Patikrinkite ryšio būseną ir spartą per priimančiojo įrenginio valdymo sąsają. Jei jūsų sistema palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite diagnostikos duomenis per įrangos valdymo sistemą, kad stebėtumėte maitinimo įtampą, lazerio poslinkį, optinę galią ir temperatūrą.

Rekomendacijos

Norint užtikrinti optimalų veikimą, naudokite aukštos kokybės OM3/OM4 daugiamodį šviesolaidį ir MPO/MTP sujungimo laidus; prieš sujungdami laikykite jungtis švarias ir jas apžiūrėkite; įsitikinkite, kad priimančiojo įrenginio programinė įranga palaiko trečiųjų šalių QSFP modulius ir bet kokias DDM funkcijas, kurias ketinate naudoti. Dirbdami su siųstuvu-imtuvu laikykitės standartinių ESD atsargumo priemonių ir vadovaukitės tinklo įrangos tiekėjo nurodymais dėl programinės įrangos ir suderinamumo patikros.
