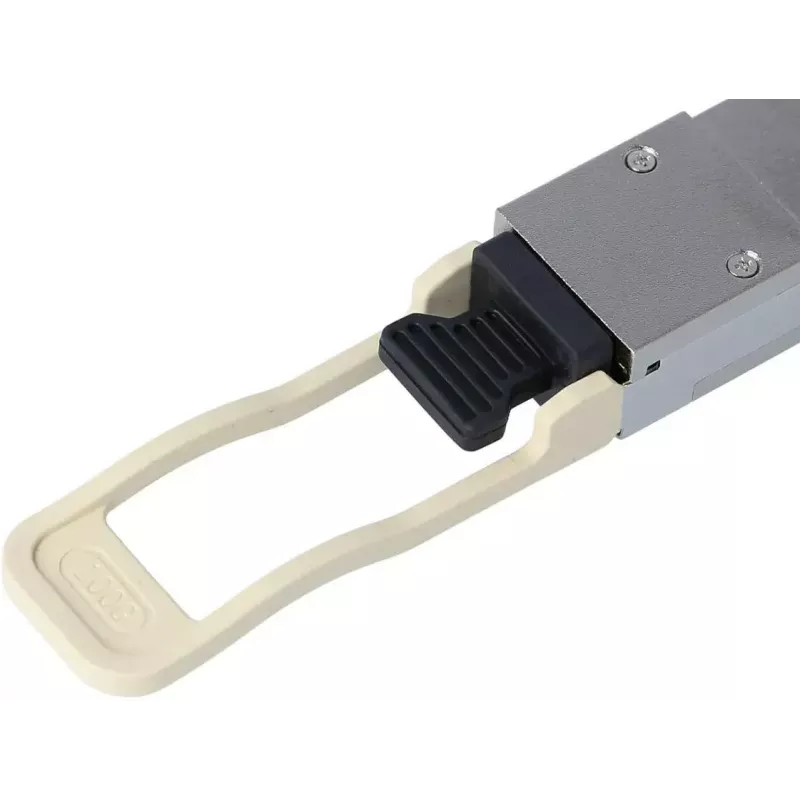

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP-100G-SR4-BO šviesolaidinis QSFP28

„BlueOptics QSFP-100G-SR4-BO“ yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, sukurtas trumpojo nuotolio 100GBASE-SR4 jungtims per daugiamodį šviesolaidį. Įdėtas į aliuminio korpusą ir sveriantis apie 40 g, jis naudoja MTP/MPO jungtį ir palaiko vienalaikius siuntimo ir priėmimo kanalus su 850 nm optika. Modulis atitinka MSA reikalavimus atitinkančius QSFP28 formos faktoriaus standartus ir yra tinkamas naudoti duomenų centrų komutatoriuose, maršrutizatoriuose ir kitoje didelio našumo tinklo įrangoje, palaikančioje 100GBASE-SR4 optiką.

Privalumai

Siųstuvas-imtuvas užtikrina 100 Gbit/s optinį duomenų perdavimą per daugiamodį šviesolaidį su MPO/MTP jungtimi ir integruotą skaitmeninę diagnostiką, leidžiančią realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą ir priimamą optinę galią bei vidinę temperatūrą. Sukurtas pagal MSA specifikacijas, modulis yra suderinamas su sistemomis, priimančiomis standartinę QSFP-100G-SR4 optiką, ir pagamintas iš aukštos kokybės komponentų, kad užtikrintų patikimą veikimą ir ilgesnį tarnavimo laiką.

Tinka

• 100G trumpojo nuotolio jungtims duomenų centruose (iki daugiamodžio šviesolaidžio pasiekiamumo)
• Didelio našumo komutatoriaus-komutatoriaus ir komutatoriaus-serverio jungtims
• „Fibre Channel over Ethernet“ ir didelės spartos eterneto agregavimui
• Aplinkoms, kuriose reikalingas MPO/MTP magistralinis kabelis ir lygiagreti optika

Pagrindinės specifikacijos

• Formos faktorius: QSFP28 (QSFP siųstuvo-imtuvo modulis)
• Duomenų perdavimo sparta: 100 Gbit/s (100GBASE-SR4)
• Optinis bangos ilgis: 850 nm (siuntimas/priėmimas)
• Jungties tipas: MTP/MPO
• Šviesolaidžio tipas: Daugiamodis šviesolaidis (lygiagreti optika)
• Korpuso medžiaga ir spalva: Aliuminis
• Svoris: 0,04 kg
• Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas

Kaip naudoti

Įdėkite „BlueOptics QSFP-100G-SR4-BO“ į suderinamą QSFP28 prievadą, laikydamiesi priimančiojo įrenginio gamintojo karštojo prijungimo ir ESD apsaugos procedūrų. Prijunkite tinkamą MPO/MTP daugiamodį šviesolaidinį komutacinį kabelį arba magistralinį kabelį, užtikrindami teisingą poliškumą ir šviesolaidžių atvaizdavimą SR4 lygiagrečiai optikai. Patvirtinkite jungties būseną ir diagnostiką per priimančiojo įrenginio valdymo sąsają arba palaikomą DDM/DOM nuskaitymą, kad patikrintumėte optinės galios lygius ir modulio temperatūrą. Išimdami modulį, vykdykite įrenginio išjungimo ar saugaus pašalinimo instrukcijas, kad išvengtumėte duomenų pertraukų, ir nelieskite optinių sąsajų.

Rekomendacijos

Naudokite daugiamodį OM3/OM4 šviesolaidį, kad pasiektumėte geriausią atstumą ir našumą su 100GBASE-SR4 jungtimis, laikykite MPO/MTP jungtis švarias ir uždengtas, kai nenaudojamos, ir patikrinkite, ar tikslinė aparatinė įranga palaiko QSFP-100G-SR4 optiką ir DDM/DOM, jei jums reikia diagnostinio stebėjimo.
