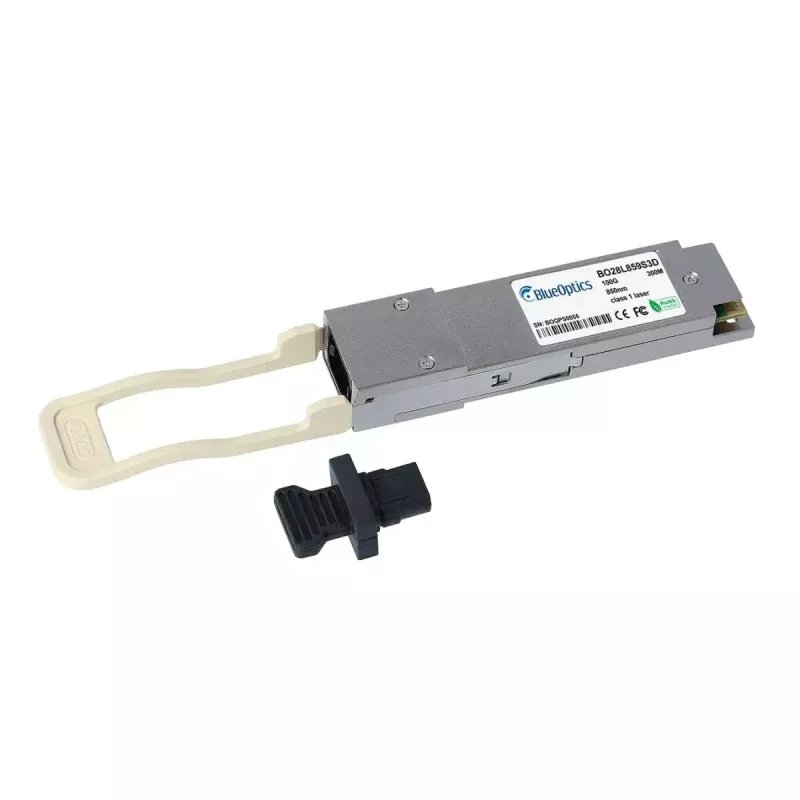

QSFP siųstuvo-imtuvo modulis BlueOptics QSFP-100G-ESR4-S-BO 100000 Mbit/s 850 nm

BlueOptics QSFP-100G-ESR4-S-BO yra QSFP28 šviesolaidinis siųstuvo-imtuvo modulis, sukurtas didelės spartos jungtims iki 100000 Mbit/s daugiagysliu šviesolaidžiu. Veikdamas 850 nm bangos ilgiu su MPO/MTP jungtimi, šis kompaktiškas sidabrinis modulis palaiko 100GBASE-ESR4 taikomąsias programas ir yra suderinamas su įprastomis aparatinės įrangos platformomis, kurios priima QSFP-100G-ESR4 siųstuvus-imtuvus. Lengvos konstrukcijos (apie 40 g) ir maždaug 3 000 000 valandų MTBF modulis skirtas integruoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitus tinklo įrenginius, kur reikalingas patikimas 100 Gbps optinis ryšys.

Privalumai

Modulis sujungia QSFP28 formos faktorių su MPO/MTP daugiagysliu šviesolaidiniu ryšiu, kad užtikrintų pilną dvipusį 100 Gbps perdavimą, išlaikant kompaktiškus matmenis ir mažą svorį. Jis apima siųstuvo ir imtuvo funkcijas ties 850 nm ir įdiegia skaitmeninį diagnostikos stebėjimą (DDM/DOM), suderinamą su MSA SFF-8472, skirtą realaus laiko įtampos, lazerio poslinkio srovės, siuntimo/priėmimo galios ir temperatūros stebėjimui. Sukurtas pagal MSA standartus ir surinktas iš aukštos kokybės optinių bei elektroninių komponentų, siųstuvas-imtuvas pasižymi ilgu eksploatacijos laiku ir plačiu suderinamumu su įrenginiais, palaikančiais 100GBASE-ESR4 specifikaciją.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite QSFP-100G-ESR4-S-BO siųstuvą-imtuvą į suderinamą QSFP28 lizdą tinklo įrenginyje, kol spragtelėdamas užsifiksuos. Naudokite tinkamo poliškumo MPO/MTP daugiagyslius šviesolaidinius pataisos laidus, kad prijungtumėte modulį prie atitinkamų siųstuvų-imtuvų ar pataisos skydelių. Įsitikinkite, kad pagrindinis įrenginys palaiko 100GBASE-ESR4 optiką ir, jei reikia, įjunkite arba patikrinkite DDM/DOM palaikymą optiniams parametrams stebėti. Laikykitės įrangos tiekėjo procedūrų dėl karšto prijungimo ir įžeminimo, kad išvengtumėte elektrostatinės žalos.

Rekomendacijos

Naudokite gamykloje patikrintus MPO/MTP daugiagyslius komutacinius kabelius ir užtikrinkite, kad šviesolaidžių tipai ir ryšio biudžetai atitiktų 300 m maksimalų atstumą. Nuotoliniam stebėjimui ir trikčių šalinimui patvirtinkite DDM/DOM palaikymą pagrindinėje aparatinėje įrangoje ir reguliariai tikrinkite užfiksuotus optinius parametrus. Laikykitės atsargumo priemonių: kai nenaudojate, laikykite siųstuvo-imtuvo dulkių gaubtelius uždėtus ir venkite lenkti šviesolaidį mažesniais nei rekomenduojami spinduliais, kad išlaikytumėte optimalų veikimą.
