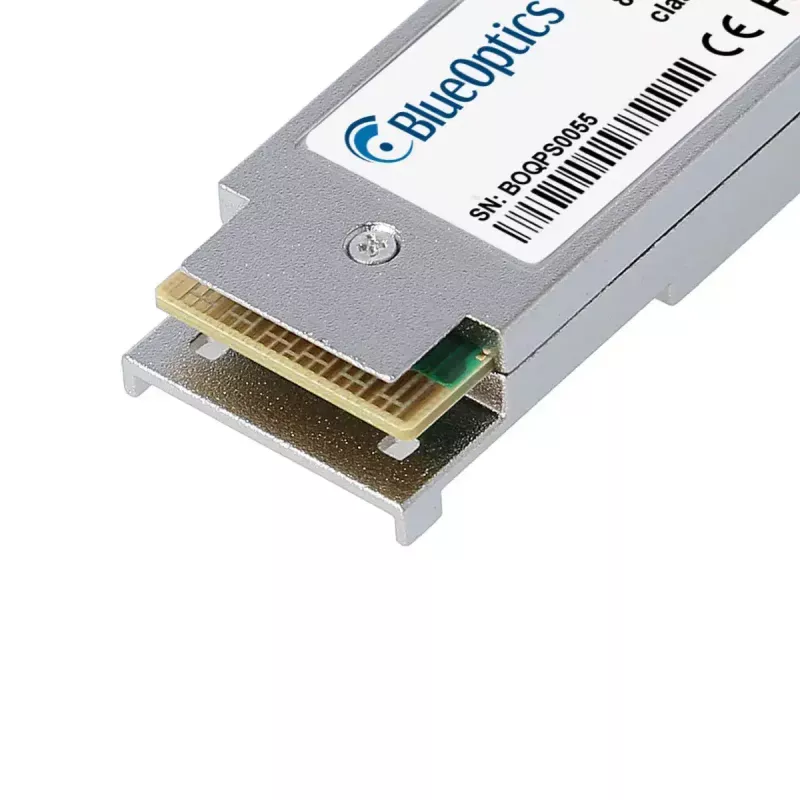

QSFP siųstuvo-imtuvo modulis BlueOptics 980-9I426-00BM00-BO 40000 Mbit/s

„BlueOptics 980-9I426-00BM00-BO“ yra QSFP šviesolaidžio siųstuvo-imtuvo modulis, sukurtas 40 Gbit/s jungtims. Jame naudojamas QSFP formos faktorius ir daugiapluoštė MPO/MTP jungtis optiniams signalams perduoti daugiamode skaidula. Modulis veikia su 850 nm siųstuvo ir imtuvo bangos ilgiais ir yra skirtas didelės spartos eternetui bei panašiems protokolams; korpusas kompaktiškas, sidabrinis metalinis, sveria apie 20 g. Gaminys suprojektuotas nepertraukiamam darbui, vidutinė trukmė tarp gedimų (MTBF) – 1 000 000 valandų.

Privalumai

Siųstuvas-imtuvas palaiko didžiausią 40000 Mbit/s duomenų spartą ir atitinka įprastas MSA QSFP sąsajas, todėl gali veikti su įranga, priimančia QSFP modulius ir MPO/MTP jungtis. Jo daugiamodė 850 nm optika tinka trumpų nuotolių didelio pralaidumo jungtims iki įprastų daugiamodės skaidulos atstumų, o standartizuotas QSFP formos faktorius supaprastina montavimą ir keitimą suderinamuose komutatoriuose, maršruto parinktuvuose ir saugojimo sistemose. Lengvas metalinis korpusas užtikrina patvarumo ir kompaktiškumo pusiausvyrą stelažinės tinklo įrangos aplinkoje.

Tinka

• 40 Gigabit eterneto jungtims duomenų centrų topologijose
• Trumpų nuotolių daugiamodės skaidulos jungtims iki įprastų daugiamodės skaidulos atstumų
• Jungtims tarp komutatorių, maršruto parinktuvų ir saugojimo įrenginių su QSFP prievadais
• Didelio pralaidumo programoms, tokioms kaip „Fibre Channel over Ethernet“ ir SDH/SONET agregavimas

Pagrindinės specifikacijos

• Formos faktorius: QSFP
• Didžiausia duomenų perdavimo sparta: 40000 Mbit/s
• Optiniai bangos ilgiai: 850 nm siųstuvas ir 850 nm imtuvas
• Jungties tipas: MPO/MTP (daugiapluoštė)
• Suderinamos skaidulos tipas: daugiamodė skaidula
• Spalva: sidabrinis metalinis korpusas
• Svoris: apie 0,02 kg
• Vidutinė trukmė tarp gedimų (MTBF): 1 000 000 valandų

Kaip naudoti

Įstatykite QSFP siųstuvą-imtuvą į suderinamą tinklo įrenginio QSFP lizdą, laikydamiesi įrangos gamintojo karštojo prijungimo nurodymų. Prijunkite MPO/MTP daugiamodės skaidulos kabelį prie modulio jungties, užtikrindami teisingą poliškumą ir kad skaidulų galai būtų švarūs ir nepažeisti. Konfigūruokite pagrindinio įrenginio prievadus 40G veikimui arba reikiamam protokolui (pavyzdžiui, eternetui arba „Fibre Channel over Ethernet“) ir patikrinkite ryšio būseną įrenginio valdymo sąsajoje. Išimdami modulį naudokite įrangos tiekėjo nurodytą atlaisvinimo mechanizmą, o kai nenaudojate, apsaugokite jungtį dulkių gaubteliais.

Rekomendacijos

Naudokite sertifikuotus daugiamodžius MPO/MTP kabelius ir laikykitės tinkamų skaidulų valymo procedūrų, kad užtikrintumėte signalo kokybę. Prieš diegdami patikrinkite suderinamumą su tiksline aparatine įranga ir programine įranga; jei įmanoma, išbandykite modulius negamybinėje aplinkoje, kad patvirtintumėte sąveikumą ir ryšio našumą.
