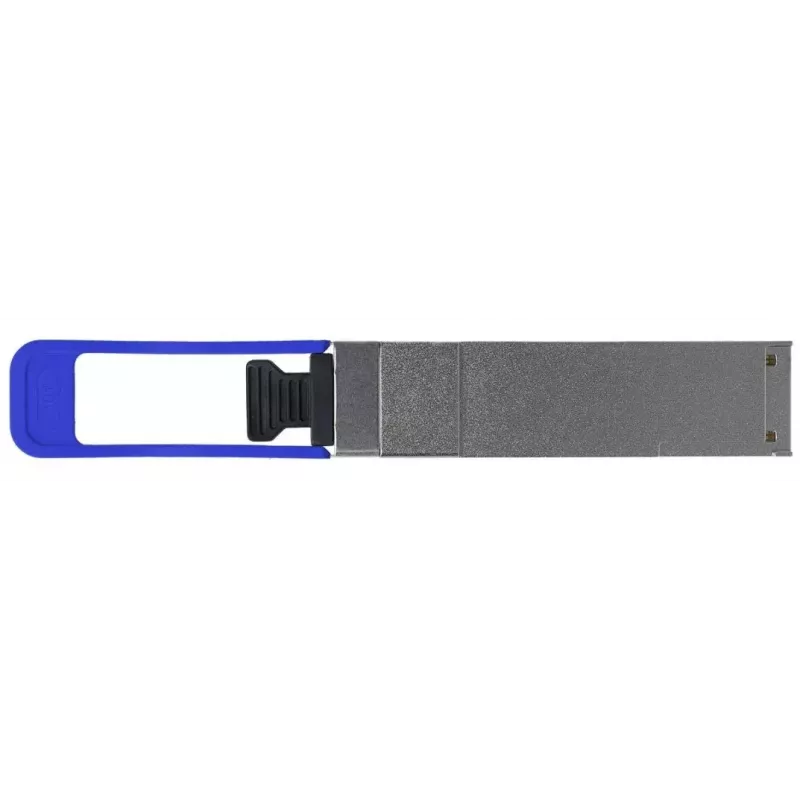

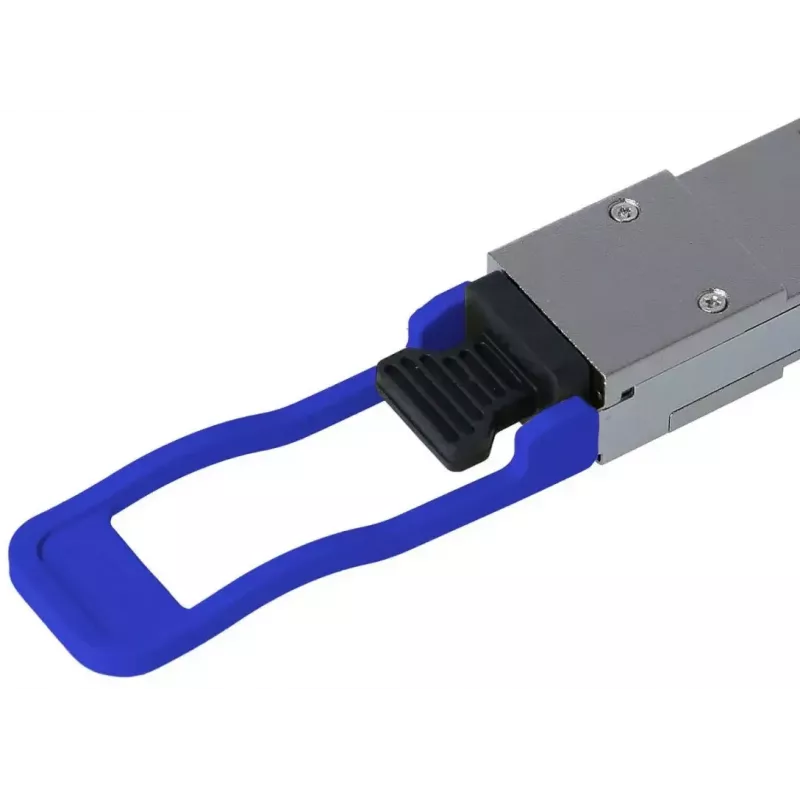

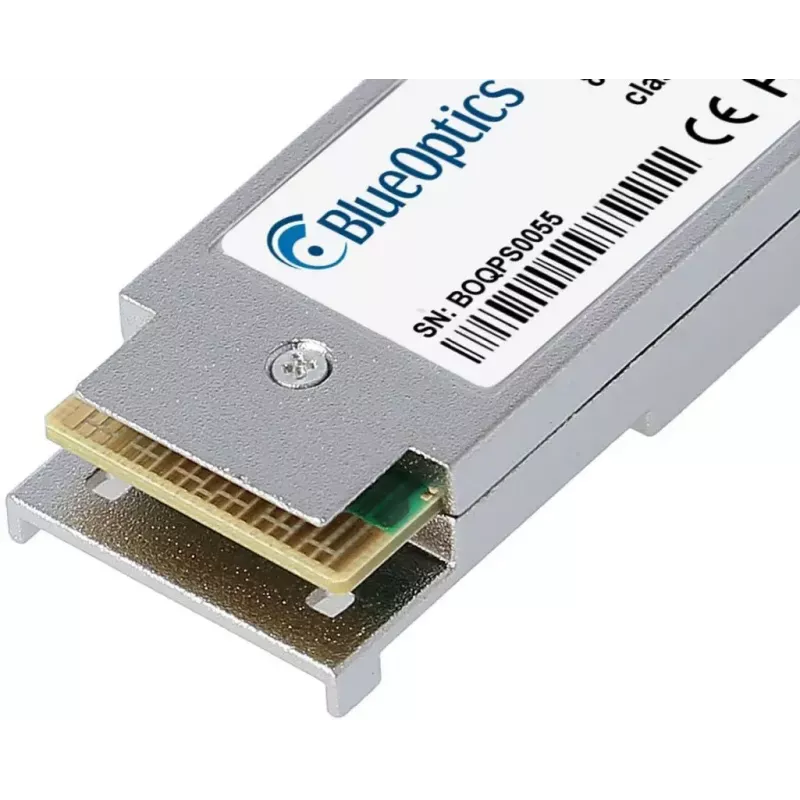

QSFP siųstuvas-imtuvas BlueOptics QSFP-LR4-BI-BO šviesolaidinis 10 km

BlueOptics QSFP-LR4-BI-BO yra QSFP šviesolaidinis siųstuvas-imtuvas, skirtas 40G optinėms jungtims vienmodžiu šviesolaidžiu iki 10 000 metrų atstumu. Pagamintas iš aliuminio korpuso ir sveriantis apie 20 gramų, šis modulis įgyvendina 40GBASE-LR4 specifikaciją su LC dvipusiu jungiamumu ir palaiko CWDM pagrįstus perdavimo ir priėmimo kanalus. Jis skirtas duomenų centrų ir įmonių diegimui, kuriems reikalingas ilgo nuotolio, didelio pralaidumo optinis ryšys, ir yra suderinamas su aparatinės įrangos platformomis, atitinkančiomis MSA QSFP gaires.

Privalumai

Siųstuvas-imtuvas užtikrina 40 Gbps agreguotą pralaidumą naudodamas keturias CWDM juostas ir palaiko tolimojo nuotolio perdavimą iki 10 km vienmodžiu šviesolaidžiu. Jo aliuminio korpusas suteikia fizinį patvarumą, išlaikant mažą svorį, o modulis sukurtas pagal MSA suderinamą formos faktorių, kad būtų užtikrintas sąveikumas su atitinkančiais reikalavimus komutatoriais, maršrutizatoriais ir saugojimo įranga. Integruotas skaitmeninis diagnostinis stebėjimas (DDM/DOM, atitinkantis SFF-8472) leidžia nuotoliniu būdu matuoti maitinimo įtampą, lazerio poslinkio srovę, optinio perdavimo/priėmimo galią ir temperatūrą, taip padedant atlikti techninę priežiūrą ir trikčių šalinimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP-LR4-BI-BO modulį į suderinamą QSFP prievadą komutatoriuje, maršrutizatoriuje ar kitame optinio siųstuvo-imtuvo įrenginyje, kai įrenginys išjungtas, arba vadovaudamiesi įrenginio gamintojo nurodymais dėl karštojo prijungimo. Prijunkite LC dvipusius vienmodžio šviesolaidžio pataisomuosius kabelius prie modulio LC jungties, užtikrindami teisingą perdavimo/priėmimo orientaciją. Patikrinkite, ar įrenginys atpažįsta modulį ir ar įjungti reikiami ryšio parametrai (40G režimas, DDM palaikymas). Naudokite įrenginio valdymo sąsają arba stebėjimo įrankius, kad nuskaitytumėte DDM reikšmes nuolatinei diagnostikai.

Rekomendacijos

Norint užtikrinti optimalų veikimą ir atitiktį, naudokite vienmodį šviesolaidį ir kokybiškus LC dvipusius pataisomuosius laidus, patikrinkite įrenginio platformos suderinamumą su MSA atitinkančiais QSFP-LR4 moduliais ir įjunkite DDM stebėjimą, jei jūsų įranga jį palaiko. Laikykite jungtis švarias ir laikykitės standartinių šviesolaidžio naudojimo praktikų, kad išlaikytumėte signalo kokybę ir nominalų 10 km atstumą.
