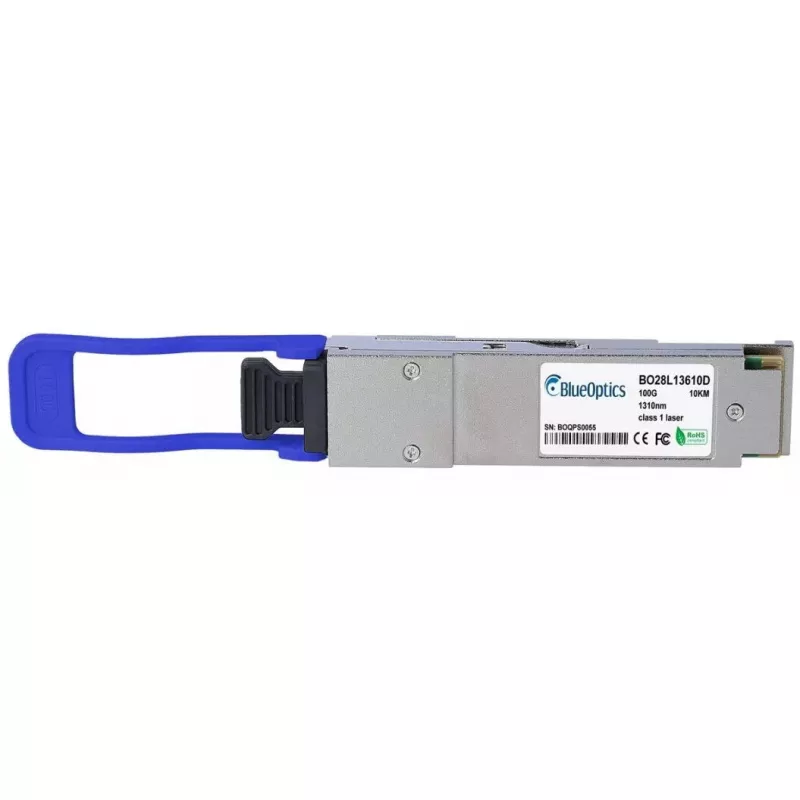

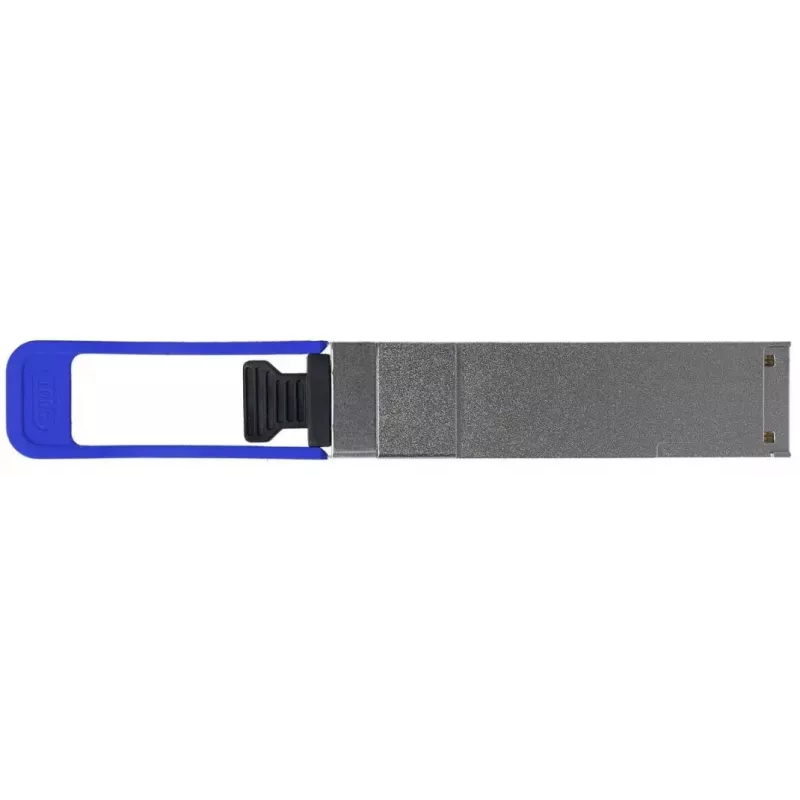

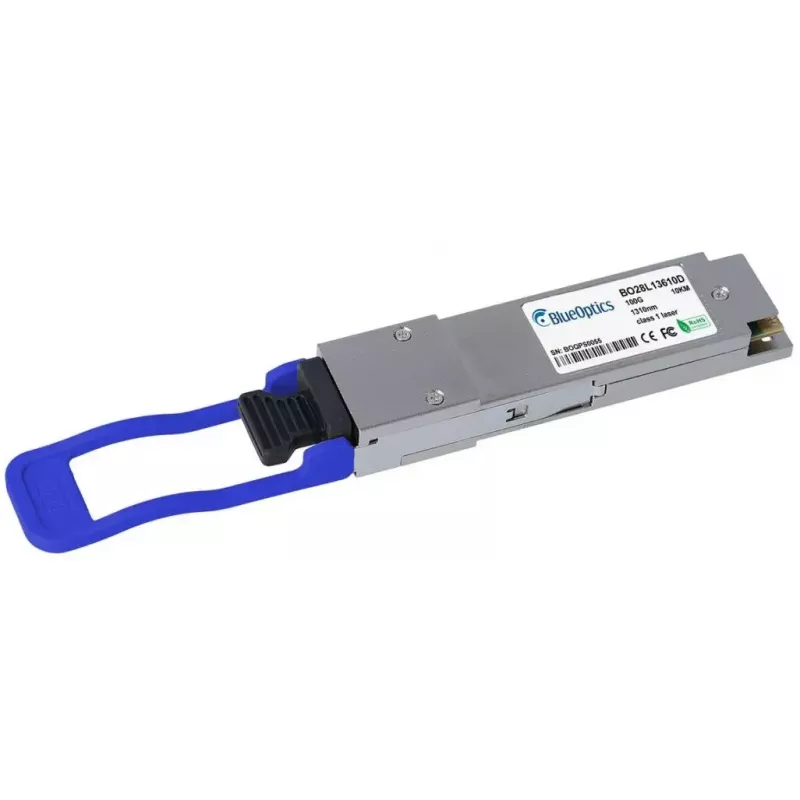

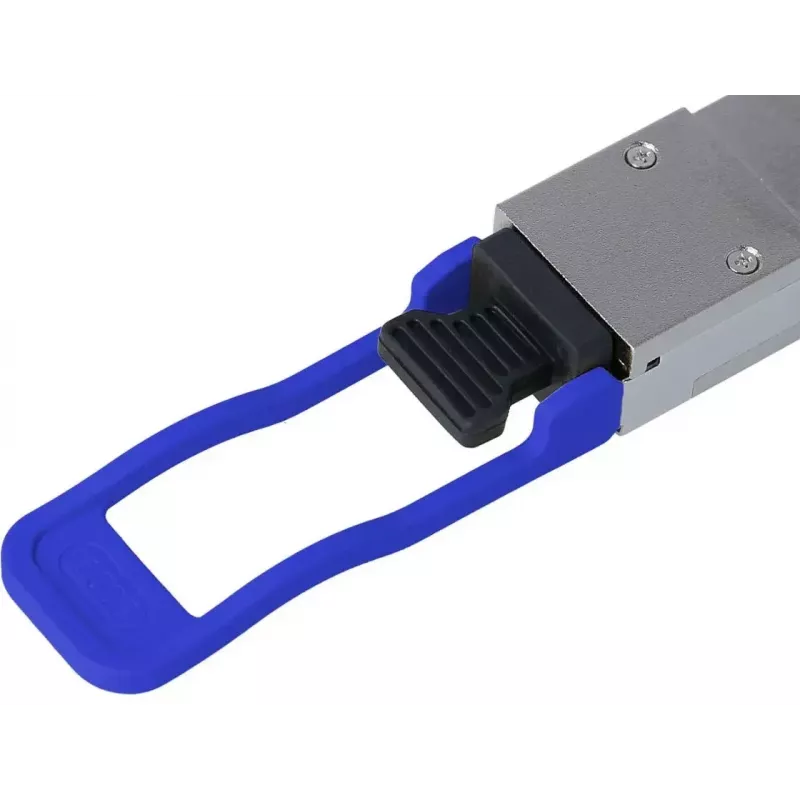

QSFP siųstuvas-imtuvas BlueOptics QSFP-100G-LR4-C-BO 10000m Aliuminis

„BlueOptics QSFP-100G-LR4-C-BO“ yra QSFP28 optinio pluošto siųstuvas-imtuvas, sukurtas 100GBASE-LR4 ilgojo nuotolio optinėms linijoms. Modulis pagamintas iš aliuminio korpuso, sveria apie 40 g, palaiko vienmodį optinį pluoštą iki 10 000 metrų ir naudoja LC dvipusę jungtį. Jame įdiegtas keturių bangos ilgių CWDM siųstuvas ir imtuvas, perduodantis iki 100 Gbit/s standartinėmis LR4 linijomis, ir yra tinkamas naudoti suderinamuose tinklo komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, palaikančiuose QSFP-100G-LR4-C formos faktoriaus siųstuvus-imtuvus.

Privalumai

Modulis atitinka MSA QSFP28 mechanines ir optines specifikacijas ir yra suderinamas su įrenginiais, palaikančiais QSFP-100G-LR4-C tipą. Aliuminio korpusas užtikrina mechaninį patikimumą ir mažą svorį. Sukurtas naudojant pramoninius optinius komponentus, siųstuvas-imtuvas palaiko skaitmeninę diagnostiką (DDM/DOM) ir praneša maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą nuotoliniam stebėjimui bei trikčių šalinimui. Konstrukcija palaiko Ethernet, Fibre Channel per Ethernet ir SDH/SONET didelės spartos programas 100 Gbit/s dideliais atstumais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite QSFP-100G-LR4-C-BO modulį į suderinamą QSFP28 lizdą tinklo komutatoriuje, maršrutizatoriuje ar pagrindiniame įrenginyje ir pritvirtinkite pagal aparatinės įrangos gamintojo instrukcijas. Sujunkite vienmodžius LC dvipusius optinius kabelius su teisingu poliariškumu tarp siųstuvų-imtuvų arba per skirstomąjį skydą. Įsitikinkite, kad įrenginio programinė įranga ir konfigūracija palaiko 100GBASE-LR4 veikimą, o jei reikia, įjunkite DDM/DOM stebėjimą valdymo sąsajoje diagnostinėms reikšmėms nuskaityti. Laikykitės standartinių ESD atsargumo priemonių ir naudokite modulį tik gamintojo nurodytose temperatūros ir galios ribose.

Rekomendacijos

Optimaliam linijos veikimui naudokite aukštos kokybės vienmodžius optinius pluoštus ir LC dvipusius kabelius, patikrinkite pluošto poliariškumą ir įsitikinkite, kad nuotolinis įrenginys palaiko LR4 QSFP28 modulius. Jei reikalingas stebėjimas, patikrinkite, ar tinklo įrenginys pateikia DDM/DOM rodmenis valdymo sistemai. Po įdiegimo atlikite visapusį testavimą, kad patvirtintumėte signalo lygius ir klaidų statistiką.
