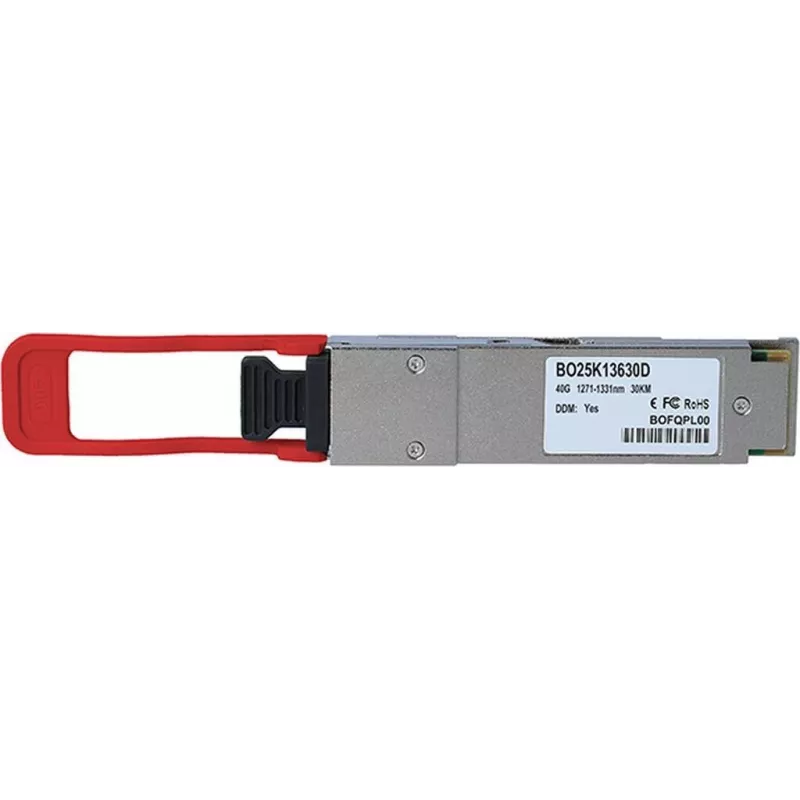

QSFP siųstuvas-imtuvas BlueOptics BO25K13630D 40GBASE-ER4L 30 km 1310 nm

BlueOptics BO25K13630D yra karšto prijungimo QSFP siųstuvas-imtuvas, sukurtas 40GBASE-ER4L ryšiams vienmodžiu optiniu pluoštu, esant 1310 nm bangos ilgiui, užtikrinantis iki 30 km atstumą. Modulis sujungia keturis nepriklausomus 10 Gbit/s kanalus kompaktiškame QSFP formate, leidžiančiame užtikrinti didelės spartos aukštutines jungtis ir tolimą ryšį duomenų centruose, operatorių tinkluose ir miestelių magistralėse. Vienmodis veikimas ir LC optinė sąsaja daro jį tinkamu miesto ir tolimojo ryšio programoms, kuriose reikalingi stabilūs 40 Gbit/s ryšiai.

Privalumai

Siųstuvas-imtuvas užtikrina tolimojo ryšio veikimą iki 30 km, išlaikant keturių kanalų po 10 Gbit/s architektūrą mažame QSFP korpuse, leidžiančią tankiai agreguoti ir efektyviai naudoti optinio pluošto infrastruktūrą. Karšto prijungimo konstrukcija supaprastina techninę priežiūrą ir keitimą, netrikdant gretimų prievadų. Veikimas 1310 nm bangos ilgiu vienmodžiu optiniu pluoštu sumažina dispersijos poveikį ilgesnėse jungtyse ir užtikrina suderinamumą su tipinėmis operatorių ir duomenų centrų optinio pluošto diegimo sistemomis.

Tinka

• Duomenų centrų tolimosioms jungtims
• Operatoriaus ir miesto agregavimo jungtims
• Miestelių magistralėms ir POP jungtims
• Didelės spartos aukštutinėms jungtims tarp komutatorių ir maršrutizatorių

Pagrindinės specifikacijos

• Formos faktorius: QSFP (Quad Small Form-factor Pluggable)
• Duomenų perdavimo sparta: 40 Gbit/s (4 × 10 Gbit/s kanalai)
• Optinis bangos ilgis: 1310 nm
• Maksimalus atstumas: iki 30 km vienmodžiu optiniu pluoštu
• Optinė sąsaja: LC dvipusis (vienmodis)
• Karšto prijungimo: taip

Kaip naudoti

Laikykite QSFP siųstuvą-imtuvą už korpuso, vengdami kontakto su optinės jungties galais. Įkiškite modulį į suderinamą QSFP lizdą, kol jis įsitaisys ir fiksatorius užsifiksuos. Prijunkite vienmodžius LC optinio pluošto laidų kabelius prie modulio prievadų, užtikrindami teisingą siuntimo/priėmimo kryptį. Stebėkite ryšio būseną per prieglobos įrenginį ir atlikite reikiamą konfigūraciją 40GBASE-ER4L veikimui prijungtame komutatoriuje ar maršrutizatoriuje. Išimdami modulį, išjunkite maitinimą arba laikykitės prieglobos įrenginio rekomenduojamų karšto atjungimo procedūrų ir naudokite išstūmimo fiksatorių siųstuvui-imtuvui ištraukti.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC optinio pluošto laidų kabelius ir laikykite švarius optinius galus, kad užtikrintumėte patikimus tolimąsias jungtis. Patikrinkite suderinamumą su prieglobos sistemos QSFP specifikacijomis ir įsitikinkite, kad ryšio nustatymai atitinka 40GBASE-ER4L režimą. Nenaudojamus siųstuvus-imtuvus laikykite antistatinėje pakuotėje, o jungtis, kai nenaudojamos, apsaugokite dulkių gaubteliais.
