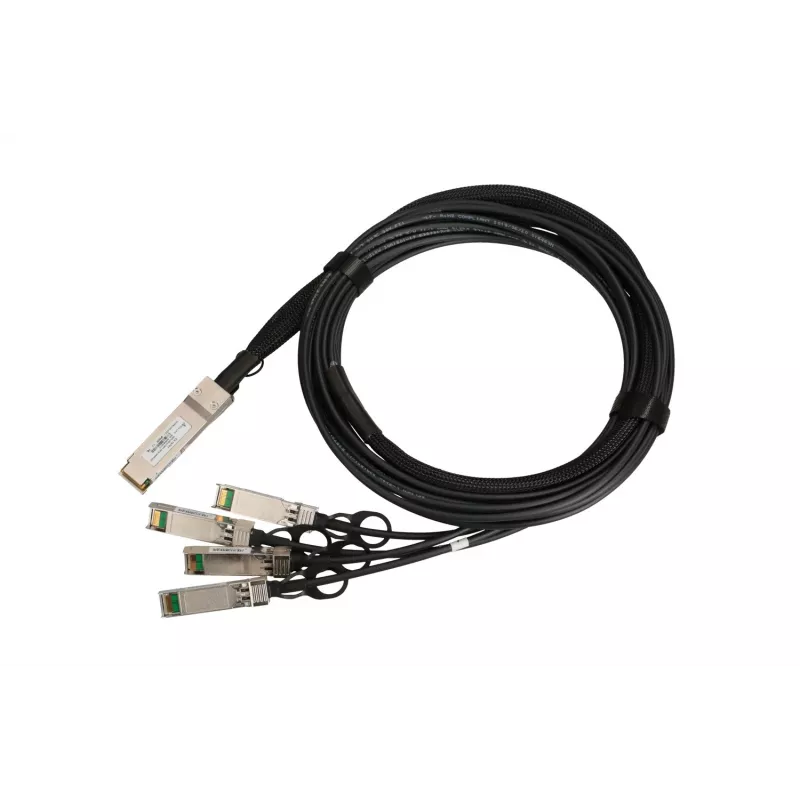

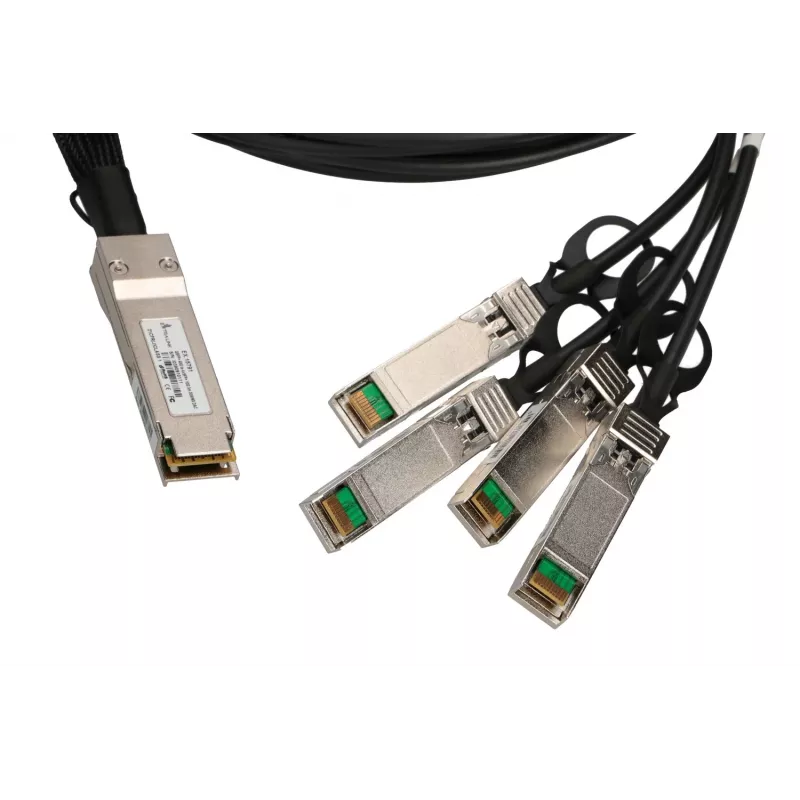

QSFP+ DAC kabelis Extralink 40 Gbit/s į 4×10 Gbit/s, 3 m, 30AWG, QSFP+ laidas–laidas

„Extralink“ QSFP+ DAC kabelis yra fiksuoto ilgio tiesioginio prijungimo varinis mazgas, kuris teikia 40 Gbit/s QSFP+ ryšį, padalytą į keturias nepriklausomas 10 Gbit/s linijas. Kabelis turi QSFP+ laido jungtis abiejuose galuose, 3 m vardinį ilgį ir 30AWG laidininkus bei palaiko pilno dvipusio ryšio veikimą trumpo nuotolio, mažos delsos jungtims duomenų centrų ir agregavimo stelažų aplinkoje.

Privalumai

Pasyvi varinė konstrukcija užtikrina mažą delsą ir pastovų signalo vientisumą didelės spartos jungtims, nereikalaujant optinių siųstuvų-imtuvų. Fiksuotas 3 m ilgis supaprastina stelažų planavimą ir kabelių valdymą, o QSFP+ loginis padalijimas į 4×10 Gbit/s leidžia lanksčiai prisijungti prie komutatorių, serverių ir tinklo sąsajos plokščių su 10 Gbit/s linijomis. 30AWG laidininko dydis subalansuoja lankstumą ir elektrinį našumą patikimoms trumpo nuotolio jungtims.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite DAC įstatydami QSFP+ jungtis į suderinamus QSFP+ prievadus abiejuose įrenginiuose, kol jungtys užsifiksuos. Užtikrinkite, kad abiejų galų prievadai būtų sukonfigūruoti atitinkamam greičiui ir linijų atvaizdavimui bei kad įrenginio programinė įranga ar komutatoriaus nustatymai palaikytų pasyvias DAC jungtis. Nutieskite kabelį vengdami staigių lenkimų ir išlaikydami rekomenduojamą lenkimo spindulį 30AWG variniams mazgams; venkite per didelės įtempimo jungčių galuose. Nereikia papildomo maitinimo ar optinių modulių.

Rekomendacijos

Patikrinkite suderinamumą su konkretaus komutatoriaus ar tinklo plokštės gamintojo dokumentacija dėl pasyvaus QSFP+ DAC palaikymo ir bet kokių reikalingų prievado nustatymų. Naudokite 3 m ilgį trumpo nuotolio „virš stelažo“ ar gretimų stelažų jungtims; ilgesniems atstumams apsvarstykite aktyvias varines ar optines alternatyvas. Montuodami patikrinkite, ar jungtyse nėra nešvarumų, ir užtikrinkite tinkamą įstatymą, kad būtų išlaikytas ryšio patikimumas.
