PV kombaineris HiSmart NV822317 DC 4 įėjimai-4 išėjimai IP66

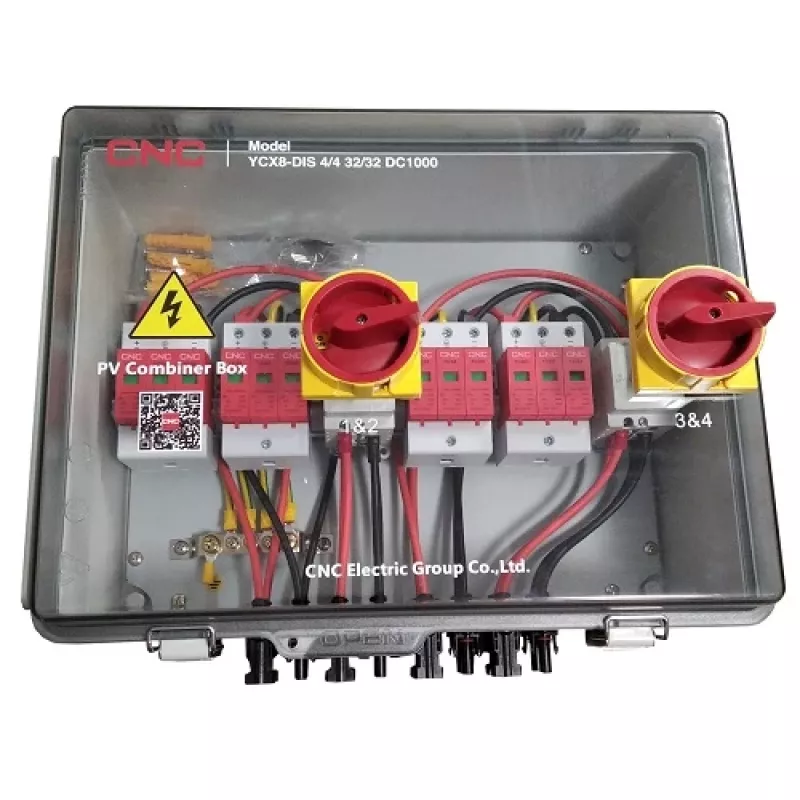

HiSmart NV822317 yra PV kombaineris, skirtas DC fotovoltinėms sistemoms su keturiais įėjimais ir keturiais išėjimais, nominali įtampa iki 1000 V DC ir IP66 apsauga. Korpusas yra atsparus liepsnai (V0), atsparus UV spinduliams ir užrakinamas, su MC4 jungtimis, kad būtų paprasta prijungti eilutes. Įrenginyje yra integruoti DC jungikliai ir apsauga nuo viršįtampių, kad būtų galima sujungti kelias PV eilutes į vieną apsaugotą DC paskirstymo tašką, tinkamą ant stogo ar ant žemės montuojamiems masyvams.

Privalumai

Kombaineris siūlo kompaktišką, atsparų oro sąlygoms sprendimą, leidžiantį sujungti keturias PV eilutes į keturis išėjimus, tuo pačiu užtikrinant apsaugą nuo viršįtampių su keturiais specialiais SPD moduliais ir dviem užrakinamais DC jungikliais su patentuotomis lanko gesinimo kameromis. Jo polikarbonato korpusas atitinka IP66 atsparumo dulkėms ir vandeniui bei V0 UL94 atsparumo liepsnai standartus, supaprastindamas lauko montavimą ir priežiūrą. Kabelių riebokšlių dydžiai yra pritaikyti įprastiems PV kabelių skersmenims, o konstrukcija atitinka atitinkamus IEC ir UL standartus, taikomus DC perjungimui ir apsaugai nuo viršįtampių.

Tinka

• Mažoms ir vidutinėms ant stogo montuojamoms PV sistemoms su iki keturių eilučių
• Ant žemės montuojamiems masyvams, kur reikalingas kompaktiškas lauko DC paskirstymo taškas
• Įrenginiams, kuriems reikalinga IP66 apsauga ir atsparus liepsnai korpusas
• Sistemoms, naudojančioms PV modulius su MC4 jungtimis

Pagrindinės specifikacijos

• Įėjimai: 4 eilutės
• Išėjimai: 4 eilutės
• Maksimali sistemos įtampa: 1000 V DC
• DC jungikliai: 1000 V, 25 A (2 vnt.), užrakinami, patentuota lanko gesinimo kamera; standartai UL508i, IEC 60947-3 Pv2
• Apsaugos nuo viršįtampių įtaisai (SPD): 1000 V, Imax 40 kA (4 vnt.), In 20 kA, atsako laikas <25 ns; standartai IEC 61643-31, EN 50539-11+A1
• Trumpojo jungimo srovė vienam įėjimui (Isc): konfigūruojama 15 A–30 A
• Maksimali išėjimo srovė: 25 A
• Įtampos apsaugos lygis (Up): 3,6 kV
• Dėžutės medžiaga: polikarbonatas
• Apsaugos klasė: IP66; atsparumo liepsnai klasė V0 (UL94)
• Matmenys: 428 × 358 × 258 mm
• Įėjimo kabelių riebokšliai: PG09, skirti 2,5–16 mm
• Išėjimo kabelių riebokšliai: PG21, skirti 2,5–16 mm
• Darbinė temperatūra: -25 °C iki +60 °C
• Garantija: 24 mėnesiai

Kaip naudoti

Pritvirtinkite HiSmart NV822317 kombainerį ant tinkamo lauko paviršiaus pagal vietinius elektros kodeksus ir gamintojo montavimo reikalavimus. Prijunkite iki keturių PV eilučių prie MC4 įėjimo jungčių ir išveskite sujungtus išėjimus per išėjimo riebokšlius. Prieš techninę priežiūrą naudokite užrakinamus DC jungiklius, kad atjungtumėte DC pusę. Prieš įjungdami sistemą patikrinkite SPD įrengimą ir tinkamą įžeminimą. Užtikrinkite, kad kabelių skersmenys atitiktų nurodytus PG riebokšlius ir priveržkite jungtis iki rekomenduojamų sukimo momento verčių.

Rekomendacijos

Kombainerį montuokite ir paleiskite tik kvalifikuotas personalas. Reguliariai tikrinkite kabelių įvadus, riebokšlių sandariklius ir SPD indikatorius, o SPD modulius keiskite po vardinių iškrovos įvykių arba kaip rekomenduoja gamintojas, kad išlaikytumėte apsaugos lygius.
