Prie sienos montuojamas stovas EFB Elektronik 691612VGR.60

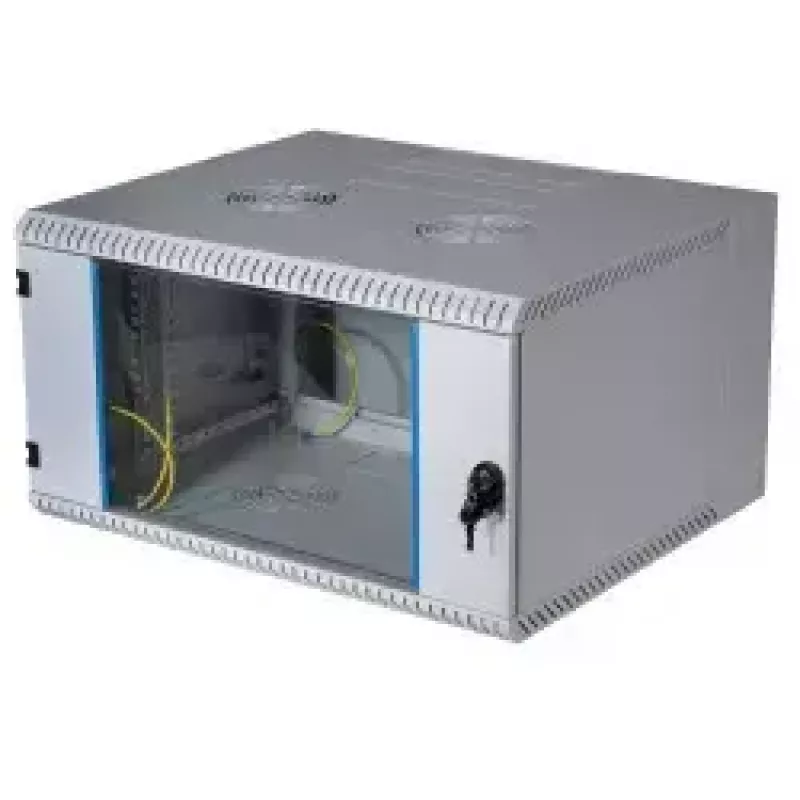

EFB Elektronik 691612VGR.60 yra 12U prie sienos montuojamas stovas, skirtas optimizuoti patalpų įrangos montavimą, kai grindų plotas yra ribotas. Pagamintas iš plieno lakšto su suvirintu rėmu ir tiekiamas surinktas, stovas užtikrina kompaktišką 19" montavimo sistemą su šviesiai pilka (RAL7035) apdaila. Spinta turi gylio reguliavimo 19" profilio bėgelius priekyje, galinį atverčiamą rėmą prieigai, rakinamas priekines duris su sertifikuotu apsauginio stiklo langu ir metaliniais vyriais bei IP20 apsaugos klasę, tinkamą patalpų aplinkai. Įrenginys palaiko maksimalią 40 kg apkrovą ir yra tiekiamas su priedais kabelių įvedimui bei įžeminimui.

Privalumai

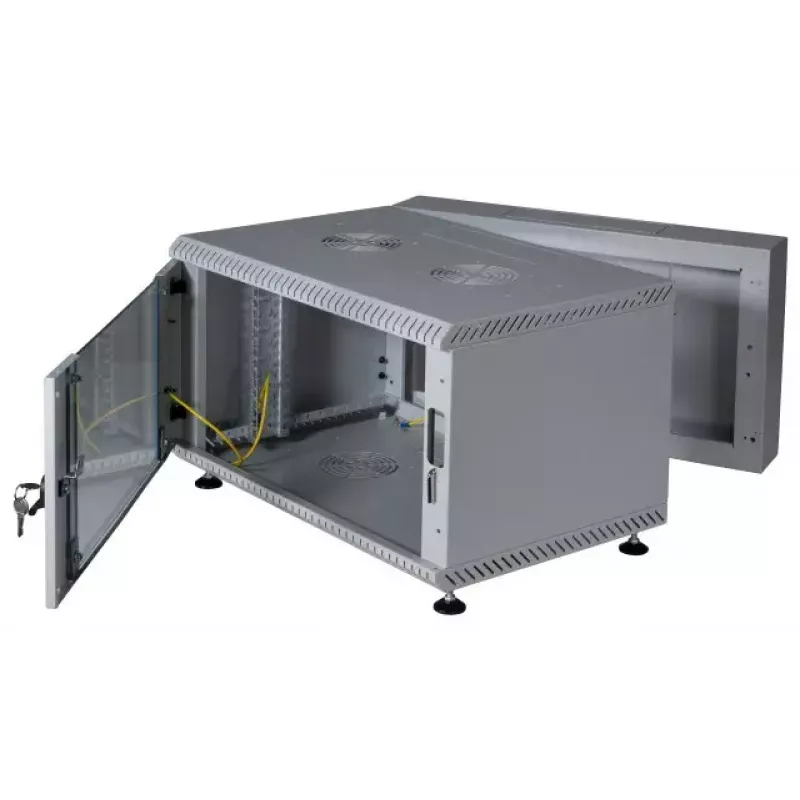

Stovas sujungia tvirtą suvirintą plieno korpusą su konstrukcija, palengvinančia montavimą ir priežiūrą: galinis atverčiamas rėmas leidžia lengvai pasiekti sumontuotą įrangą, o gylio reguliavimo cinkuoti 19" bėgeliai prisitaiko prie skirtingų įrenginių gylio. Rakinamos priekinės durys su metaliniais vyriais ir apsauginio stiklo langu užtikrina fizinę apsaugą ir matomumą, o vidinis įžeminimas garantuoja įžeminimą tarp spintos sekcijų. Iš anksto paruoštos kabelių įvedimo angos ir paruošimas Plug & Play ventiliatorių blokams supaprastina ventiliaciją ir kabelių vedimą be papildomų spintos modifikacijų.

Tinka

• Prie sienos montuojamai tinklo ir serverių įrangai biuruose ir techninėse patalpose
• Struktūriniam kabelių vedimui ir pataisų skydelių montavimui mažose ir vidutinėse IT spintose
• Telekomunikacijų įrangai ir aktyviems tinklo komponentams, kuriems reikia 12U stovo vietos
• Aplinkai, kur reikia rakinamų, matomų priekinių durų kontroliuojamai prieigai

Pagrindinės specifikacijos

• Stovo talpa: 12U
• Montavimo standartas: 19"
• Išoriniai matmenys (P×G×A): 600 × 600 × 600 mm
• Maksimali apkrova: 40 kg
• Medžiaga ir apdaila: plieno lakšto korpusas, suvirintas rėmas, dažų apdaila RAL7035 (šviesiai pilka)
• Apsaugos klasė: IP20 (naudojimui patalpose)
• Priekinės durys: rakinamos su metaliniais vyriais ir sertifikuotu apsauginio stiklo langu
• Vidinės savybės: cinkuoti, gylio reguliavimo 19" profilio bėgeliai (priekyje), galinis atverčiamas rėmas

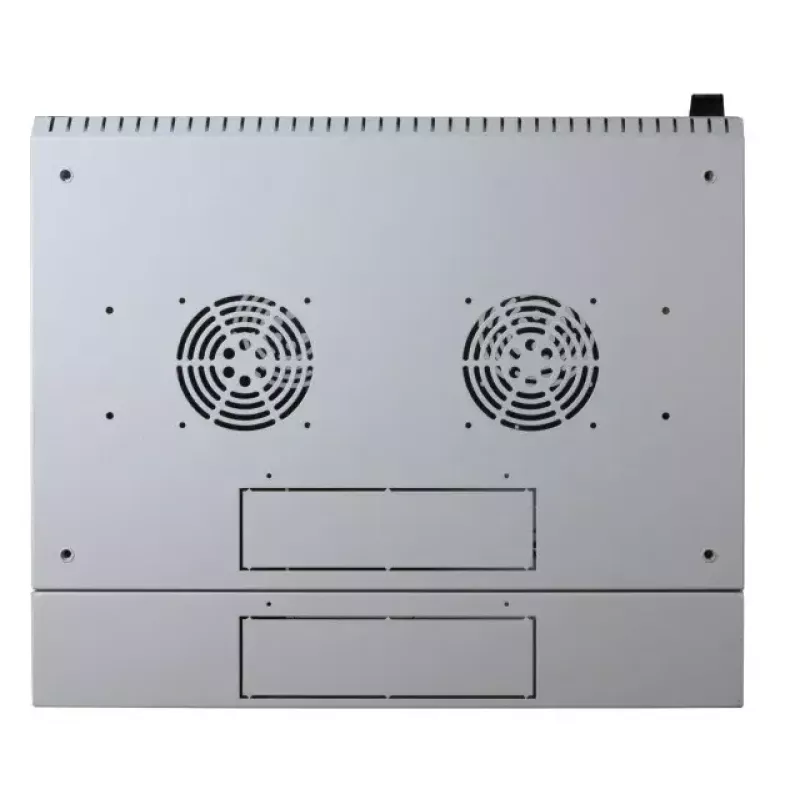

• Ventiliacijos paruošimas: iš anksto paruošta Plug & Play 2 ventiliatorių blokui ir pavieniams ventiliatorių blokams stoge ir apačioje
• Kabelių valdymas: iš anksto išmuštos angos kabelių įvedimui iš stogo ar apačios; yra šepetinis terminalas
• Įžeminimas: vidinis visų spintos sekcijų įžeminimas

Kaip naudoti

Pritvirtinkite spintą prie tinkamos laikančiosios sienos laikydamiesi vietinių statybos taisyklių ir naudodami tinkamus tvirtinimo elementus (neįtraukti). Sumontuokite įrangą ant pateiktų gylio reguliavimo 19" bėgelių, naudodami pateiktas įstatomąsias veržles. Naudokite galinį atverčiamą rėmą, kad pasiektumėte įrenginių jungtis montavimo ir priežiūros metu. Praveskite kabelius per iš anksto išmuštas angas arba šepetinį terminalą, kad išlaikytumėte tvarkingus įvedimo taškus, o jei reikia, sumontuokite paruoštus ventiliatorių blokus, kad pagerintumėte oro cirkuliaciją. Užrakinkite priekines duris pateiktais raktais, kad apribotumėte fizinę prieigą.

Rekomendacijos

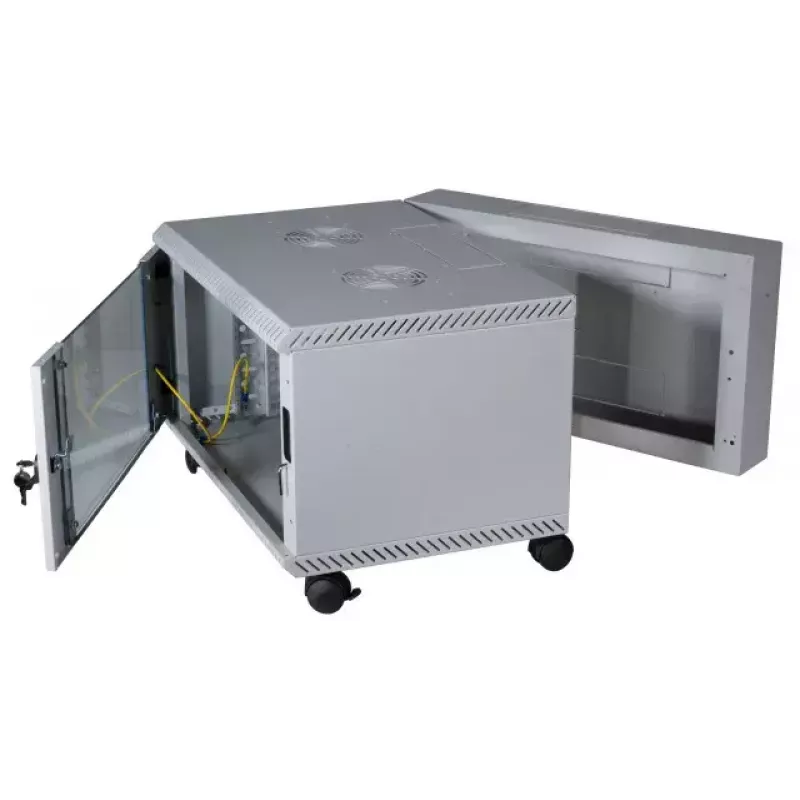

Saugiam veikimui užtikrinkite, kad bendras sumontuotos įrangos svoris neviršytų 40 kg ir tolygiai paskirstykite apkrovą per 19" bėgelius. Naudokite tinkamus sienų inkarus atraminiam paviršiui ir apsvarstykite galimybę pridėti išlyginamąsias kojeles arba ratukų komplektą apatiniuose montavimo taškuose, kai konfigūruojate montavimą arti grindų. Išlaikykite netrukdomas ventiliacijos angas ir, jei įranga generuoja didelę šilumą, sumontuokite suderinamus ventiliatorių blokus, paruoštus spintai.
