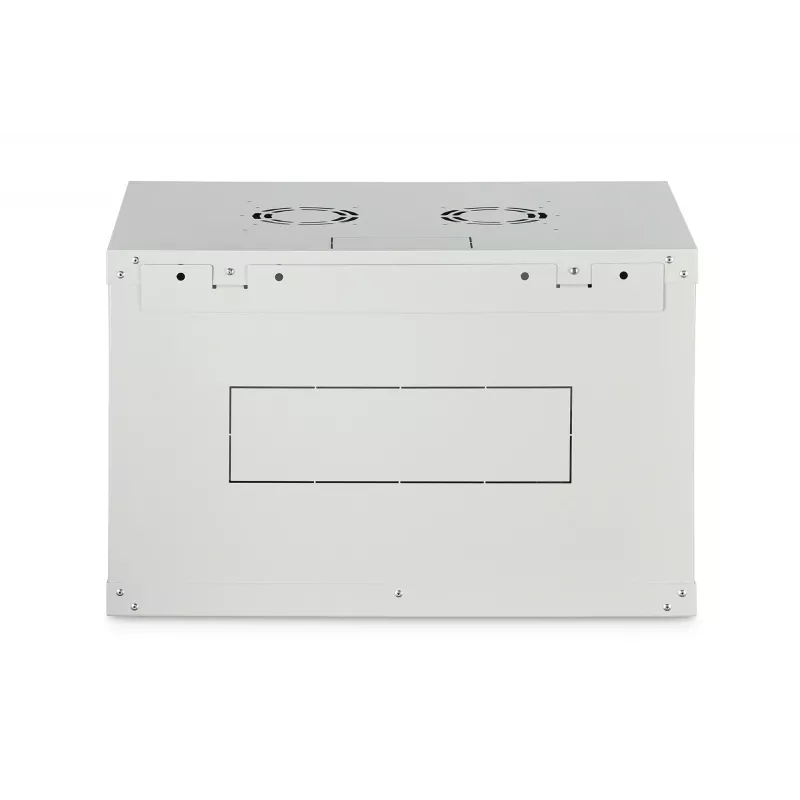

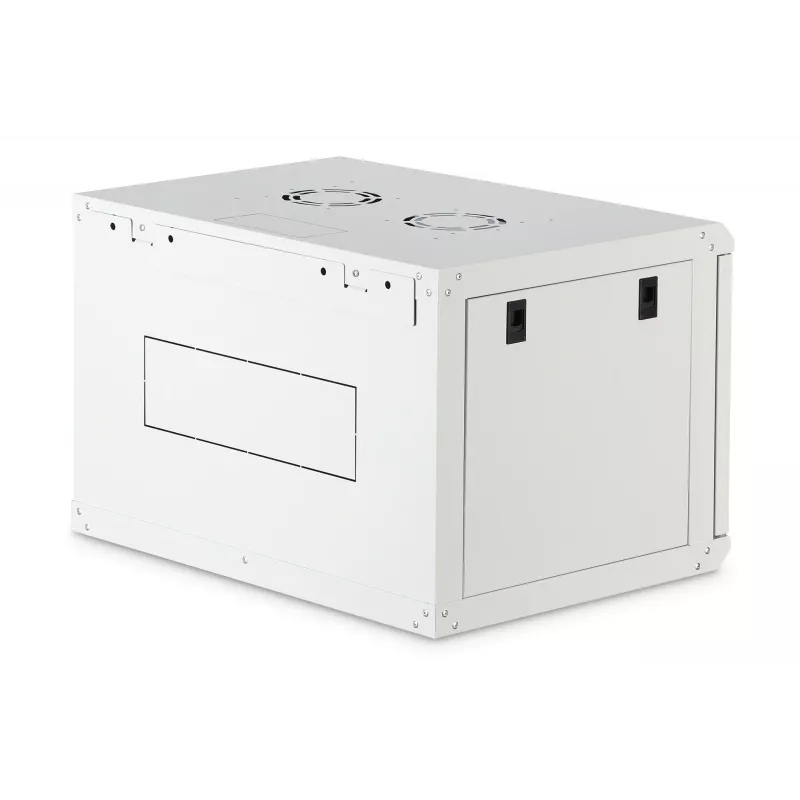

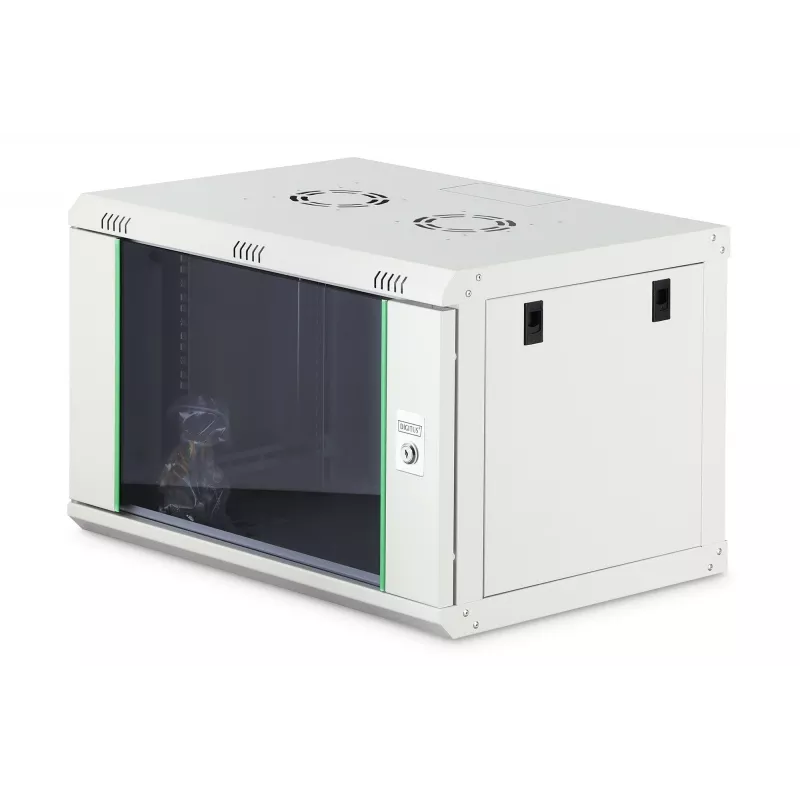

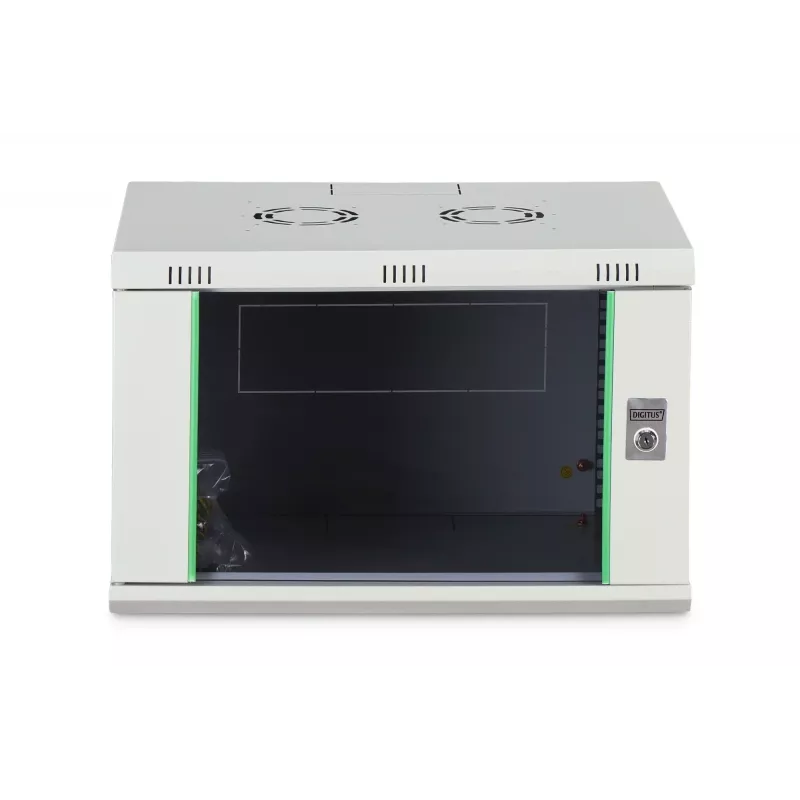

Prie sienos montuojama 19 colių stovo spinta DIGITUS Dynamic‑N DN-37100, 7U, 600x450 mm (PxG), IP20, šviesiai pilka, nesurinkta

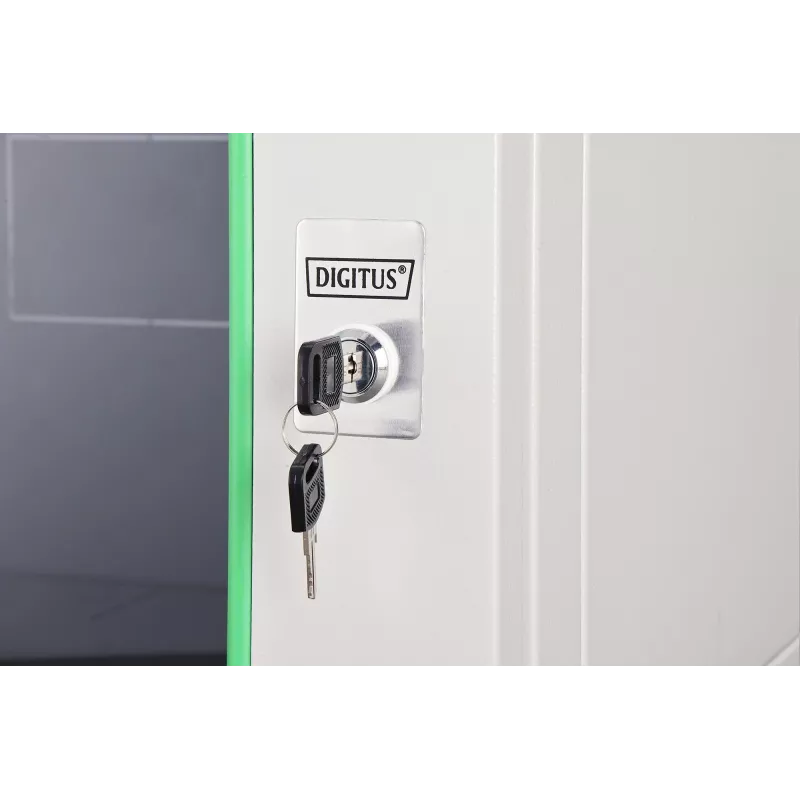

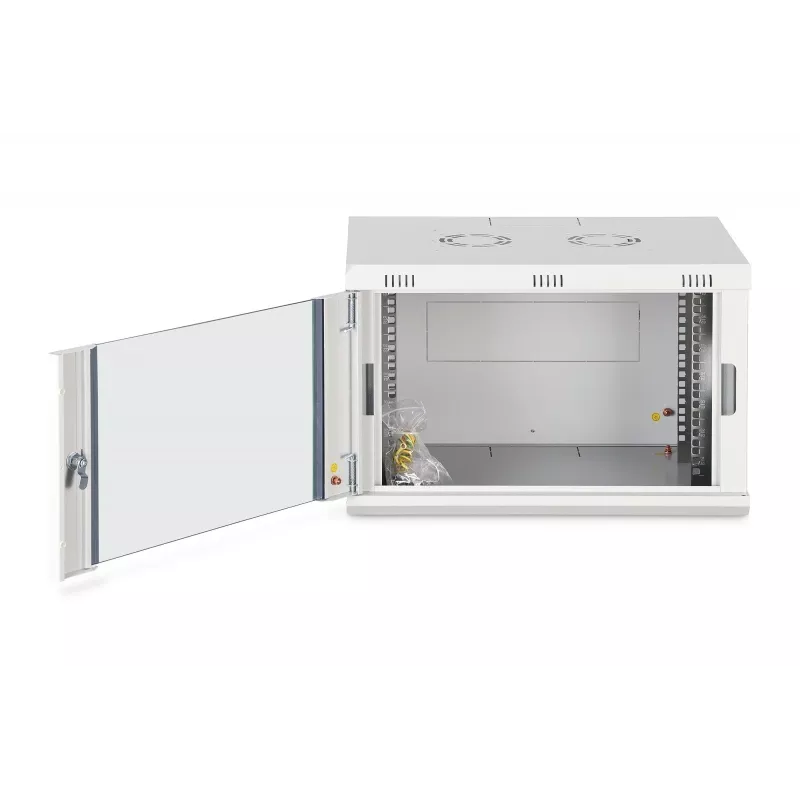

DIGITUS Dynamic‑N DN-37100 yra 7U, prie sienos montuojama 19" stovo spinta, skirta mažoms tinklo ir telekomunikacijų instaliacijoms. Ji turi 600 x 450 mm montavimo pagrindą (PxG), IP20 apsaugą ir užrakinamas priekines duris iš grūdinto stiklo su plieniniu rėmu. Spinta pristatoma nesurinkta, kad būtų efektyviau transportuoti, ir turi reguliuojamus 19" profilio bėgelius priekyje ir gale, iš anksto išpjautas kabelių įvadų vietas, ventiliacijos angas ir paruoštą vietą ventiliatoriaus montavimui. Pagaminta iš patikimo 1,0–1,2 mm lakštinio plieno su šviesiai pilka milteliniu būdu padengta apdaila, ji išlaiko iki 60 kg sumontuotos įrangos ir apima kabelių tvarkymą bei raktinį užraktą pagrindinei fizinei saugai.

Privalumai

DN-37100 sujungia kompaktiškus matmenis su standartiniu 19" montavimu, leidžiantį tvarkingai įrengti tinklo komutatorius, pataisų skydus ir mažus serverius biuruose, serverių patalpose ar telekomunikacijų spintose. Reguliuojami, cinkuoti profilio bėgeliai, pažymėti aukščio vienetais, supaprastina montavimą ir užtikrina suderinamumą su standartine stovo įranga. Iš anksto išpjauti kabelių įvadai stoge, gale ir apačioje bei nuimamos šoninės plokštės gerina kabelių vedžiojimą ir prieigą, o ventiliacijos angos ir ventiliatoriui paruoštas stogas palengvina pasyvų arba aktyvų aušinimą. Tiekiama nesurinkta, spinta sumažina siuntimo tūrį ir gali būti surinkta vietoje.

Tinka

• Mažoms tinklo stovo spintoms, skirtoms biuro komutatoriams, pataisų skydams ir maršruto parinktuvams
• Telekomunikacijų spintoms ir įrangos nišoms su ribota grindų erdve
• Aplinkoms, kurioms reikalinga užrakinama, kompaktiška 19" spinta stebėjimo ar ryšių įrangai
• Vietoms, kur pageidaujama montuoti prie sienos, taupant grindų plotą

Kai gali netikti

Ši spinta skirta vidaus instaliacijoms su pagrindine aplinkos apsauga (IP20) ir netinka lauko vietoms ar dulkėtoms, drėgnoms ar korozinėms aplinkoms. Su 7U talpa ir maksimalia rekomenduojama 60 kg apkrova ji nėra tinkama didesnėms serverių stovo spintoms, didelio tankio įrangai ar sunkiems maitinimo paskirstymo įrenginiams.

Pagrindinės specifikacijos

• Stovo talpa: 7U

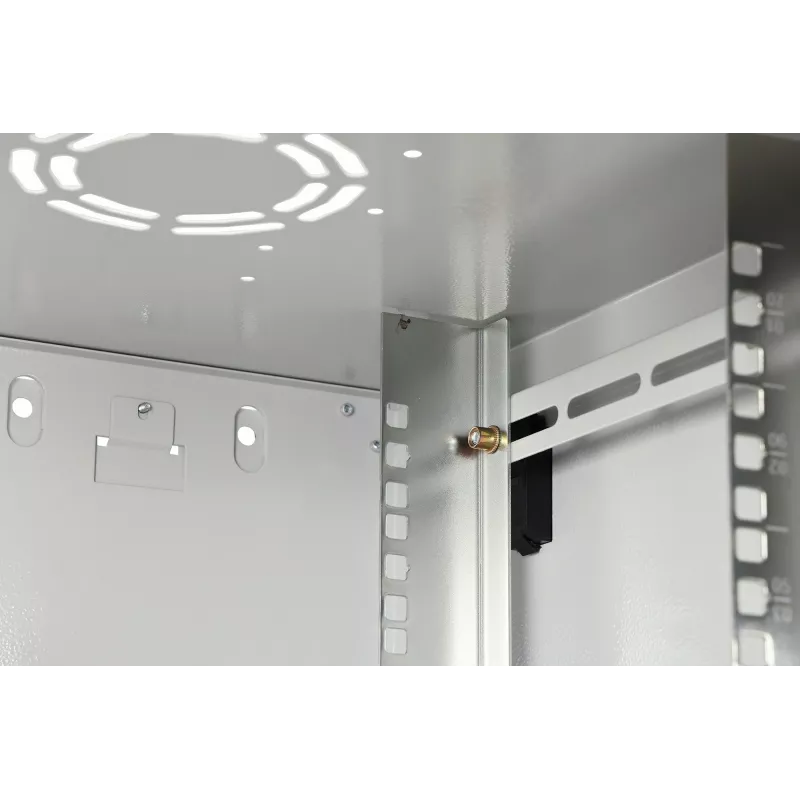

• Montavimo plotis: 483 mm (19") profilio bėgeliai, priekyje ir gale, cinkuoti ir reguliuojamo gylio
• Vidinis montavimo plotas (PxG): 600 x 450 mm
• Išorinis aukštis: 385 mm
• Maksimali rekomenduojama įrangos apkrova: 60 kg
• Konstrukcijos medžiaga: 1,0–1,2 mm lakštinis plienas; priekinės durys su grūdintu stiklu ir plieniniu rėmu
• Apsaugos lygis: IP20
• Apdailos spalva: Šviesiai pilka (milteliniu būdu padengta)
• Kabelių įvadas: iš anksto išpjautos angos stoge, gale ir apačioje
• Ventiliacija: ventiliacijos angos ir paruoštas ventiliatoriaus montavimas ant stogo

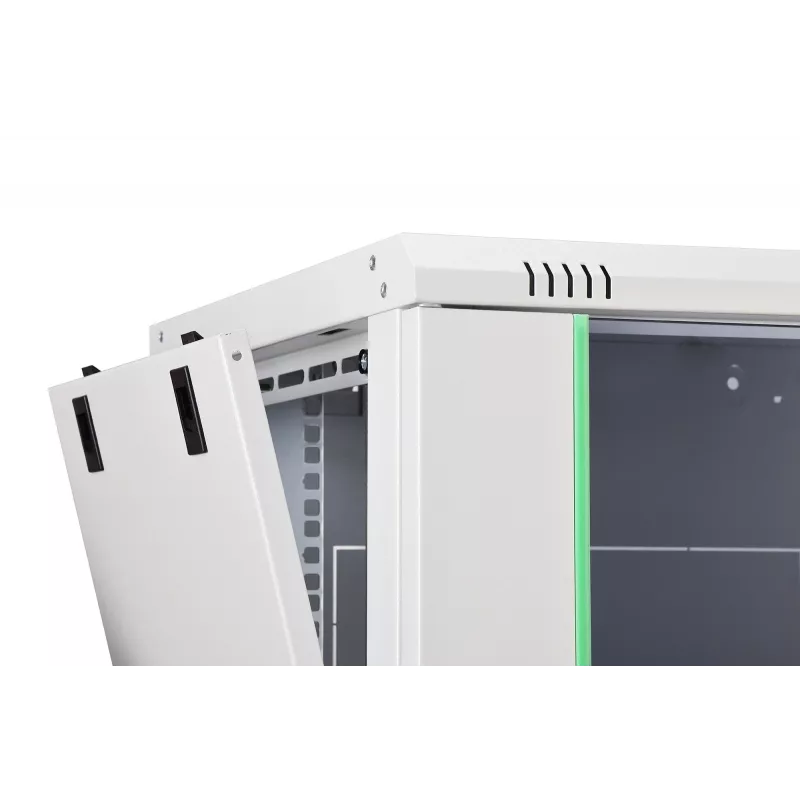

• Prieiga: nuimamos priekinės durys, nuimamos galinės durys, nuimamos šoninės plokštės

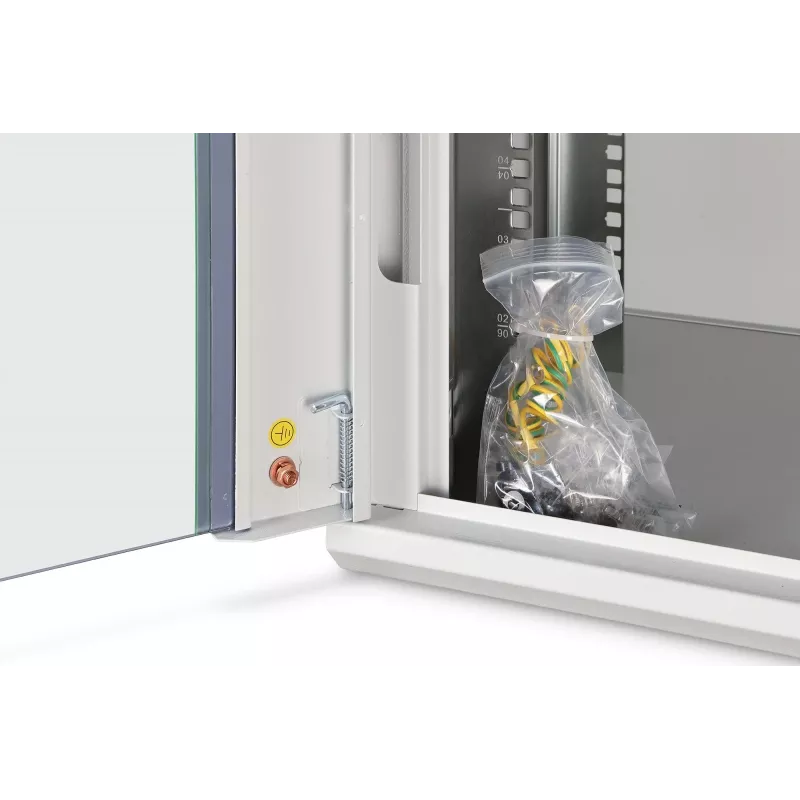

• Įžeminimo taškai: numatyti keli įžeminimo taškai

Kaip naudoti

Išpakuokite plokščiai supakuotą spintą ir vadovaukitės pateiktomis surinkimo instrukcijomis, pirmiausia pritvirtindami montavimo plokštę prie sienos, tada pritvirtinkite surinktą korpusą. Sumontuokite reguliuojamus 19" profilio bėgelius reikiamame gylyje, naudodami aukščio vienetų žymėjimus įrangos išlyginimui. Nuveskite tinklo ir maitinimo kabelius per iš anksto išpjautas angas stoge, gale ar apačioje ir pritvirtinkite kabelius naudodami pridedamus kabelių tvarkymo komponentus. Įdėkite įrangą iš priekio į 7U erdvę, atsižvelgdami į montavimo gylio diapazoną. Jei reikalingas aktyvus aušinimas, sumontuokite suderinamą ventiliatoriaus modulį paruoštoje stogo srityje ir užtikrinkite, kad ventiliacijos keliai liktų netrukdomi. Užbaikite montavimą, užrakindami priekines duris pagrindinei fizinei saugai.

Ką apsvarstyti prieš perkant

• Patvirtinkite įrangos matmenis ir montavimo gylį, kad tilptų 219–320 mm komponentų montavimo diapazone
• Įsitikinkite, kad bendras įrangos svoris neviršija 60 kg maksimumo
• Užtikrinkite, kad planuojama montavimo vieta yra viduje ir atitinka IP20 aplinkos sąlygas
• Suplanuokite kabelių vedžiojimą, atsižvelgdami į iš anksto išpjautus įvadų taškus ir reikalingus kabelių tvarkymo priedus
• Skirkite laiko surinkimui vietoje ir montavimui prie sienos; reikalingi tinkami įrankiai

Rekomendacijos

Naudokite DN-37100 struktūrizuotam, mažos apimties tinklo diegimui, kai reikia kompaktiškos, užrakinamos 19" sieninės spintos. Sunkesnius komponentus dėkite 7U erdvės apačioje, užtikrinkite visus įžeminimo sujungimus ir palaikykite švarias ventiliacijos angas; jei keli aktyvūs įrenginiai generuoja šilumą, įrenkite ventiliatoriaus modulį paruoštoje stogo srityje, kad užtikrintumėte patikimą veikimą.
