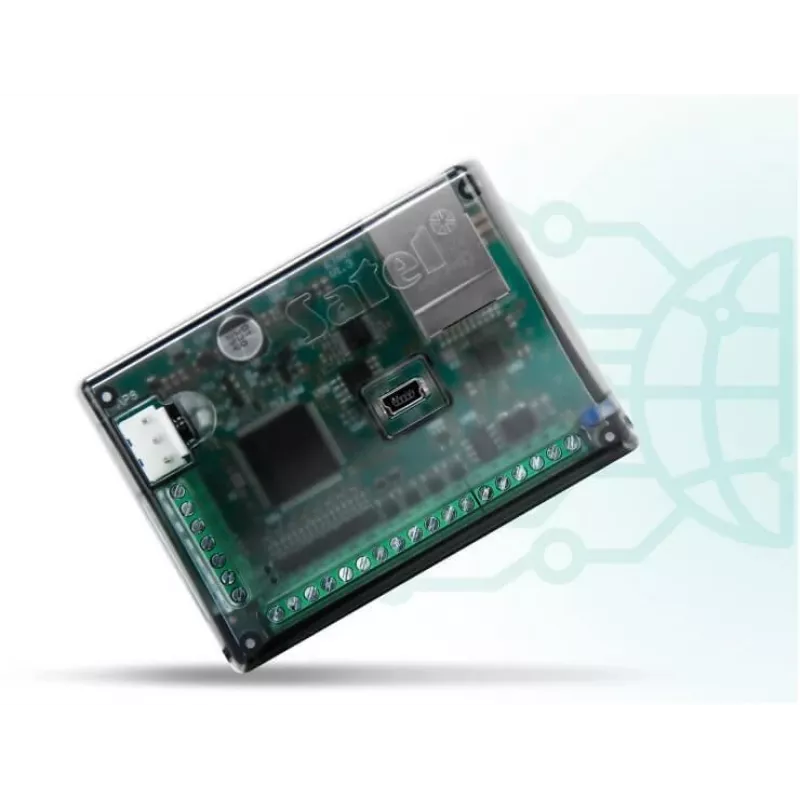

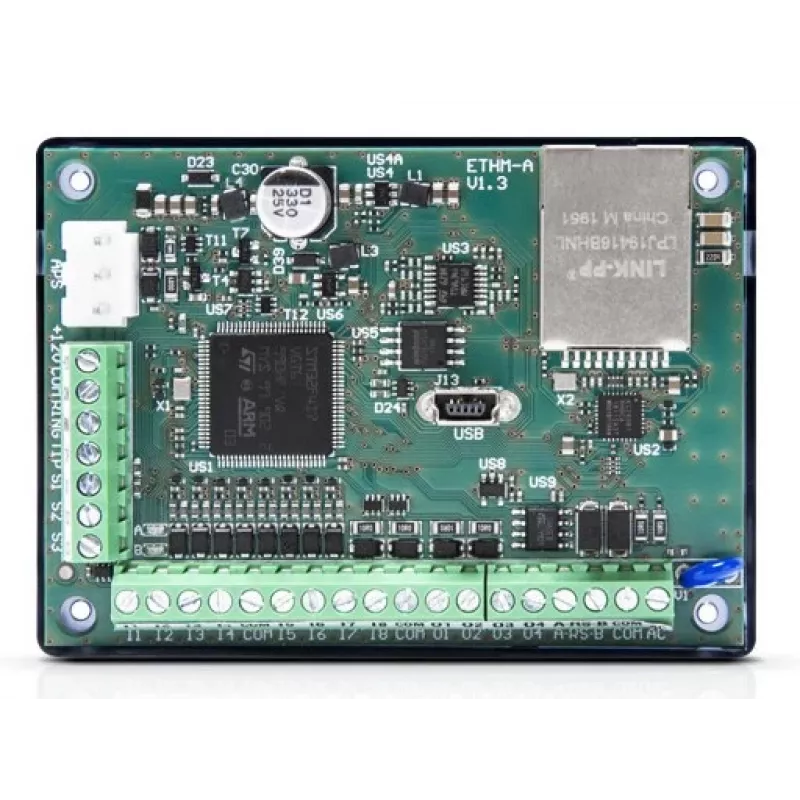

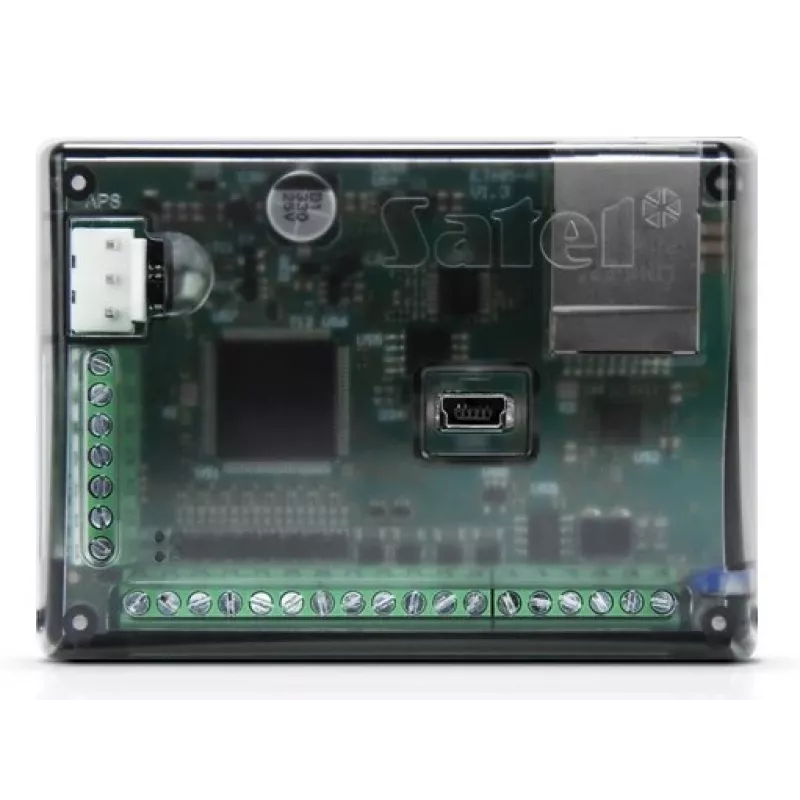

Pranešimų modulis SATEL ETHM-A apsaugos signalizacijos sistemoms, 12 V, 80 mA, 83×26×60 mm

SATEL ETHM-A yra pranešimų modulis, skirtas apsaugos signalizacijos sistemoms ir automatikos programoms. Įrenginys veikia esant 12 V įtampai, tipinė srovės sąnauda yra 80 mA, o kompaktiški matmenys – 83 × 26 × 60 mm. ETHM-A jungiamas prie signalizacijos valdymo pulto arba automatikos valdiklio per Ethernet arba USB ir leidžia perduoti įvykių informaciją, jutiklių duomenis ir valdymo signalus tinkle arba į nuotolinio stebėjimo ir mobiliuosius įrenginius.

Privalumai

ETHM-A užtikrina lanksčią įėjimų konfigūraciją su aštuoniais programuojamais įėjimais, kurie gali būti nustatyti kaip NO, NC arba analoginiai, todėl suderinami su įvairiais detektoriais ir jutikliais. 1-Wire skaitmeninių jutiklių magistralė palaiko iki aštuonių detektorių temperatūrai ar panašiems matavimams. Modulis turi keturis tranzistorinius (atviro kolektoriaus) išėjimus nuotoliniam valdymui ir palaiko PUSH pranešimus bei pranešimus el. paštu. Programinės įrangos atnaujinimus ir konfigūraciją galima atlikti vietoje arba nuotoliniu būdu naudojant SATEL įrankius ir standartinius tinklo protokolus.

Tinka

• Integracijai su SATEL signalizacijos valdymo pultais įvykių ataskaitoms ir būsenos stebėjimui nuotoliniu būdu
• Analoginių ir skaitmeninių jutiklių duomenų (temperatūros, drėgmės, analoginių jutiklių) rinkimui pastatų automatikos arba daiktų interneto programoms
• Įrenginių nuotoliniam valdymui per tranzistorinius išėjimus iš mobiliųjų programėlių ar valdymo programinės įrangos
• PUSH pranešimų ir įspėjimų el. paštu siuntimui operatoriams ar galutiniams vartotojams

Pagrindinės specifikacijos

• Maitinimo įtampa: 12 V
• Tipinė srovės sąnauda: 80 mA
• Matmenys: 83 × 26 × 60 mm
• Įėjimai: 8 programuojami įėjimai (NO / NC / analoginiai)
• Skaitmeninių jutiklių magistralė: 1-Wire, iki 8 detektorių, maksimalus magistralės ilgis 30 m
• Išėjimai: 4 tranzistoriniai (atviro kolektoriaus) išėjimai
• Tinklo sąsajos: Ethernet (nuotoliniam ryšiui) ir USB (vietinei konfigūracijai)
• Pranešimai: PUSH ir pranešimai el. paštu
• Nuotolinio programinės įrangos atnaujinimo palaikymas per UpServ

Kaip naudoti

Prijunkite ETHM-A prie 12 V maitinimo šaltinio ir sujunkite jį su signalizacijos valdymo pultu ar automatikos valdikliu, naudodami Ethernet sąsają arba USB vietiniam nustatymui. Sukonfigūruokite aštuonis įėjimus pagal prijungtus įrenginius – pasirinkite NO, NC arba analoginį režimą, kaip reikia – ir prijunkite 1-Wire detektorius prie skaitmeninių jutiklių magistralės, jei matuojate aplinkos parametrus. Priskirkite išėjimus nuotolinio valdymo užduotims ir sukonfigūruokite pranešimų parinktis PUSH pranešimams ir el. paštui, naudodami GX Soft konfigūravimo įrankį. Naudokite GX Soft kompiuteryje, norėdami programuoti įėjimų / išėjimų veikseną, tinklo nustatymus ir integraciją su SATEL stebėjimo paslaugomis.

Rekomendacijos

Kad veikimas būtų patikimas, įrenkite ETHM-A apsaugotoje patalpoje, kur yra stabilus 12 V maitinimas ir tinkama tinklo prieiga. Laikykitės rekomenduojamo maksimalaus 1-Wire jutiklių magistralės ilgio ir naudokite suderinamus detektorius. Naudokite oficialius GX Soft ir UpServ įrankius konfigūracijai ir programinės įrangos atnaujinimams, kad užtikrintumėte suderinamumą su SATEL valdymo pultais ir GX CONTROL mobiliąja programėle.
