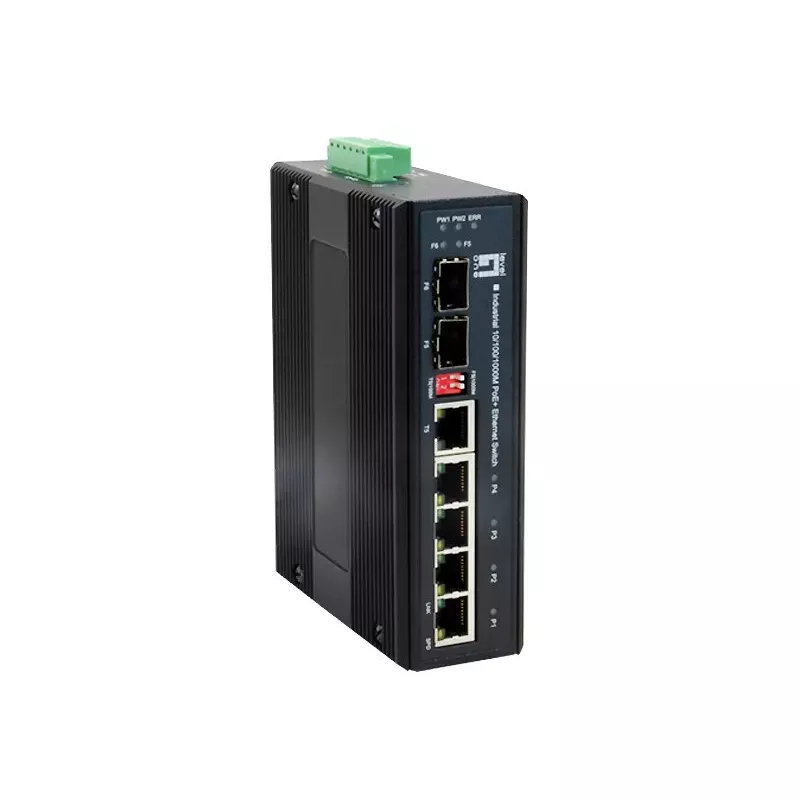

Pramoninis komutatorius LevelOne 6 prievadų Gigabit PoE

Pramoninis komutatorius LevelOne 6 prievadų Gigabit PoE (modelis IES-0620) turi keturis Gigabit PoE RJ-45 prievadus, vieną Gigabit kombinuotą prievadą ir vieną Gigabit SFP lizdą, užtikrinantį didelės spartos ryšį kritinėms misijoms ir atšiaurioms aplinkoms. Metalinis IP30 klasės korpusas palaiko DIN bėgelio montavimą, o įrenginys veikia plačiame temperatūrų diapazone nuo -40 °C iki 75 °C. SFP lizdas priima keičiamus siųstuvus-imtuvus lankstiems šviesolaidiniams aukštyniniams ryšiams. Komutatorius veikia kaip maitinimo įranga (PSE) ir atitinka IEEE 802.3at standartą, užtikrindamas iki 30 W vienam PoE prievadui, taip pat išlieka suderinamas su IEEE 802.3af maitinamais įrenginiais.

Privalumai

LevelOne pramoninis Gigabit PoE komutatorius sujungia Gigabit varinius ir SFP šviesolaidines parinktis kompaktiškame metaliniame korpuse su DIN bėgelio tvirtinimu, siūlydamas „plug-and-play“ automatinį prievadų derėjimą ir automatinį MDI/MDIX. Jo pramoninio lygio veikimo diapazonas ir IP30 apsauga leidžia naudoti ekstremalių temperatūrų sąlygomis. Integruotas PoE (IEEE 802.3at/802.3af) tiekia iki 30 W vienam prievadui, o tipinis bendras galios biudžetas (pagal gaminio duomenis) palaiko kelis maitinamus įrenginius, taip sumažinant atskirų maitinimo kabelių poreikį ir supaprastinant diegimą.

Tinka

• Lauko spintoms arba vidaus pramoninių valdymo tinklų segmentams
• PoE maitinamiems įrenginiams, pavyzdžiui, IP kameroms, belaidžiams prieigos taškams ir VoIP telefonams
• Šviesolaidinio aukštyninio ryšio poreikiams naudojant SFP siųstuvus-imtuvus
• Aplinkoms, kuriose reikalingas platus temperatūrų diapazonas ir DIN bėgelio montavimas

Pagrindinės specifikacijos

• Prievadai: 4 × 10/100/1000Base-T PoE, 1 × Gigabit kombinuotas (RJ45/SFP), 1 × Gigabit SFP
• PoE standartas: IEEE 802.3at (suderinamas su IEEE 802.3af), iki 30 W vienam prievadui; bendras galios biudžetas ~126 W (pagal gaminio duomenis)
• Perjungimo pajėgumas: 12 Gbit/s
• Automatinės funkcijos: automatinis derėjimasis, automatinis MDI/MDIX
• Darbo temperatūra: nuo -40 °C iki 75 °C
• Maitinimo įvestis: 12–55 VDC

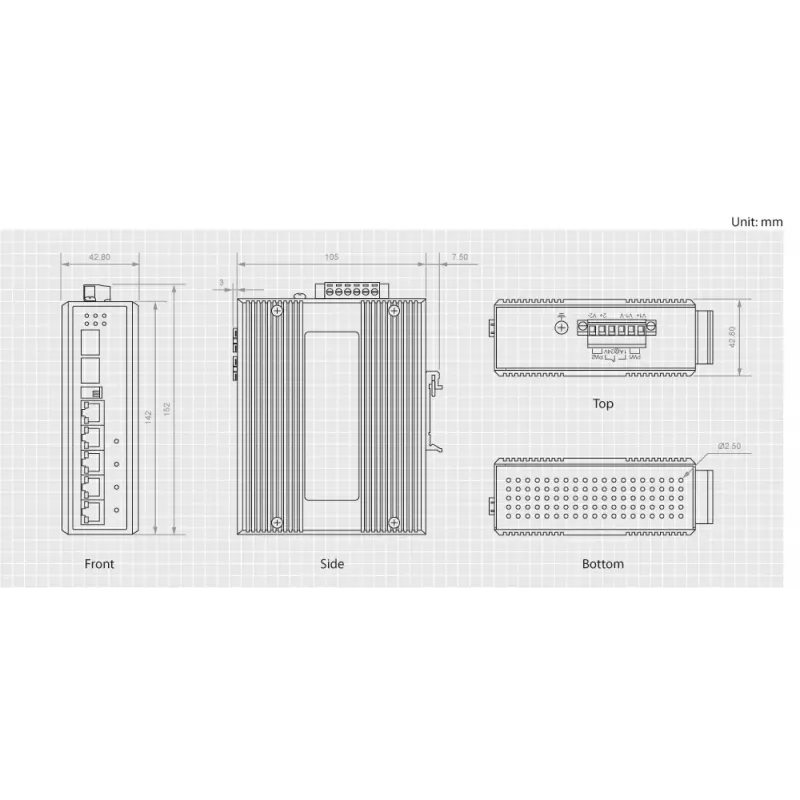

• Korpusas: metalinis, montavimas ant DIN bėgelio, IP30
• Svoris: 0,72 kg
• Standartai: IEEE 802.3, 802.3u, 802.3ab, 802.3z, 802.3x, 802.3af, 802.3at

Kaip naudoti

Pritvirtinkite komutatorių ant DIN bėgelio tinkamoje spintoje ar korpuse ir prijunkite nuolatinės srovės maitinimo šaltinį, atitinkantį nurodytą 12–55 VDC diapazoną. Jei reikia, į SFP lizdą įdėkite SFP siųstuvus-imtuvus. Prijunkite tinklo įrenginius prie Gigabit RJ-45 PoE prievadų; komutatorius automatiškai suderins greitį ir dvipusį režimą bei tieks PoE maitinimą suderinamiems PD įrenginiams. Jei reikia, naudokite kombinuotą prievadą kaip alternatyvų aukštyninį ryšį. Stebėkite priekiniame skydelyje esančius ryšio ir būsenos šviesos diodus, kad galėtumėte stebėti ryšio veiklą ir atlikti trikčių šalinimą.

Rekomendacijos

Kad užtikrintumėte patikimą PoE tiekimą, apskaičiuokite bendrą prijungtų įrenginių galios poreikį, kad jis neviršytų komutatoriaus galios biudžeto. Naudokite tinkamus SFP siųstuvus-imtuvus pagal reikiamą šviesolaidžio tipą ir atstumą, o komutatorių įrenkite vėdinamoje vietoje arba spintoje, kad darbo temperatūra išliktų nurodytame diapazone.
