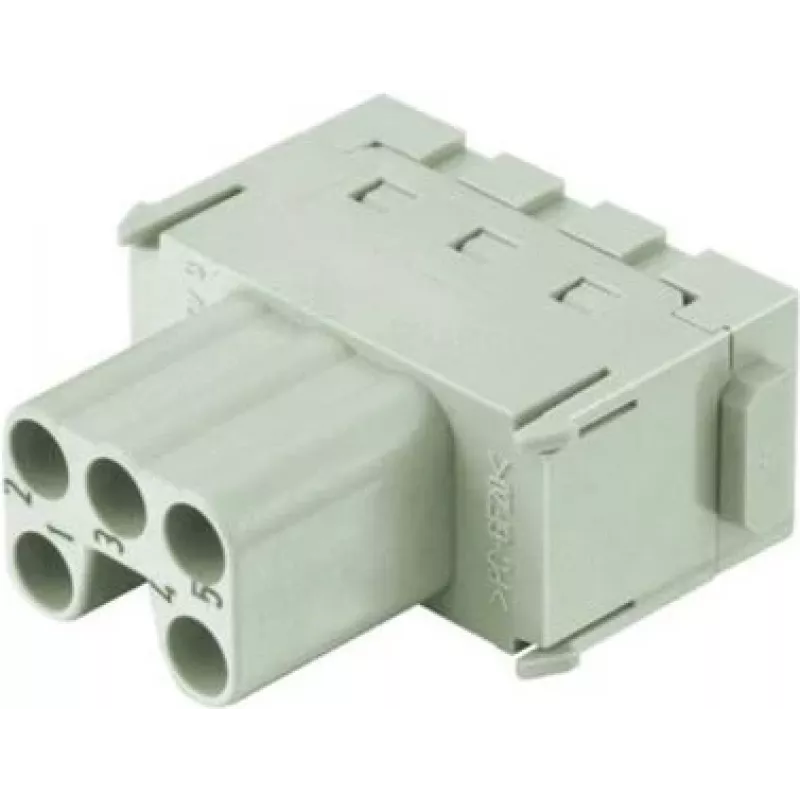

Pramoninė stačiakampė jungtis Han 5 Mod bu-ES 16A, Harting, modelis 09 14 005 2716

„Harting Han 5 Mod bu-ES 16A“ yra pramoninė stačiakampė jungtis, sukurta patikimam energijos ir signalų perdavimui mašinose, valdymo spintose ir automatikos įrangoje. „Han 5“ rėmas priima modulinius įdėklus, o „bu-ES“ variantas yra pritaikytas 16 A srovei, užtikrinant kompaktišką sąsają mišriems elektriniams kontaktams. Konstrukcijoje akcentuojamas patikimas elektrinis kontaktas, saugus mechaninis sujungimas ir suderinamumas su pramoniniais montavimo būdais.

Privalumai

Ši jungtis užtikrina stabilų elektrinį veikimą nepertraukiamo darbo ir daugkartinių sujungimo ciklų metu, naudojant medžiagas ir kontaktų technologiją, parinktas atsparumui nusidėvėjimui. Jos stačiakampis korpusas leidžia efektyviai išnaudoti erdvę montuojant ant skydo ir kabelių, išlaikant mechaninį laikymą ir aplinkos apsaugą, tinkamą pramoniniam naudojimui. Modulinė koncepcija leidžia viename rėme derinti signalų ir galios kontaktus, sumažinant laidų sudėtingumą ir skydo plotą.

Tinkama naudoti

• Valdymo spintose ir paskirstymo skyduose
• Gamyklų automatizavime ir gamybos mašinose
• Pramoninėse pavarose ir variklių valdymo sistemose
• Bandymų stenduose ir matavimo įrangoje
• Maitinimo ir signalų sąsajose modulinėse konstrukcijose

Pagrindinės specifikacijos

• Jungties tipas: stačiakampė pramoninė jungtis, galinti naudoti modulinius įdėklus
• Vardinė srovė: 16 A kiekvienam nurodytam kontaktų tipui
• Kontaktų konfigūracija: modulinis galios ir signalų kontaktų mišinys (rėmas įdėklams)
• Montavimas: išpjova skyde ir (arba) kabelio gaubtu su mechaniniu fiksavimu
• Kontaktų medžiagos ir danga: laidūs metaliniai kontaktai su korozijai atsparia danga patikimam laidumui užtikrinti
• Darbo aplinka: skirta pramoniniam vidaus naudojimui; tinka valdymo spintų ir mašinų aplinkai
• Mechaninis patvarumas: sukurta daugkartiniams sujungimo ir atjungimo ciklams, įprastiems atliekant techninės priežiūros darbus

Kaip naudoti

Sumontuokite „Han 5“ rėmą į atitinkamą skydo išpjovą arba jungiamąjį gaubtą ir pritvirtinkite naudodami rekomenduojamą montavimo įrangą. Pasirinkite ir surinkite modulinius įdėklus, atitinkančius reikiamus galios ir signalų kontaktų tipus, tada įstatykite juos į rėmą pagal gamintojo surinkimo instrukcijas. Prijunkite laidus prie įdėklų kontaktų naudodami nurodytą prijungimo būdą (užspaudžiant, prisukant ar lituojant, atsižvelgiant į taikymą), užtikrinkite tinkamą laidų išvedžiojimą ir įtempimo sumažinimą, tada sujunkite jungties dalis tol, kol mechaninis fiksatorius užsifiksuos, užtikrindamas elektrinį ryšį.

Rekomendacijos

Laikykitės „Harting“ surinkimo instrukcijų ir sukimo momento verčių kontaktų gnybtams, kad užtikrintumėte vardinės srovės veikimą. Po surinkimo patikrinkite kontaktų įsitaisymą ir užfiksavimą, o dulkėtoje ar drėgnoje aplinkoje atlikite įprastines patikras. Naudokite suderinamus jungiamuosius gaubtus ir tarpiklius, kur reikia, kad išlaikytumėte apsaugą nuo patekimo ir sumažintumėte užteršimo ar mechaninio įtempimo riziką.
