PoE Injektorius Extralink Gigabit 8 prievadų 1000Mb/s RJ45 B režimas

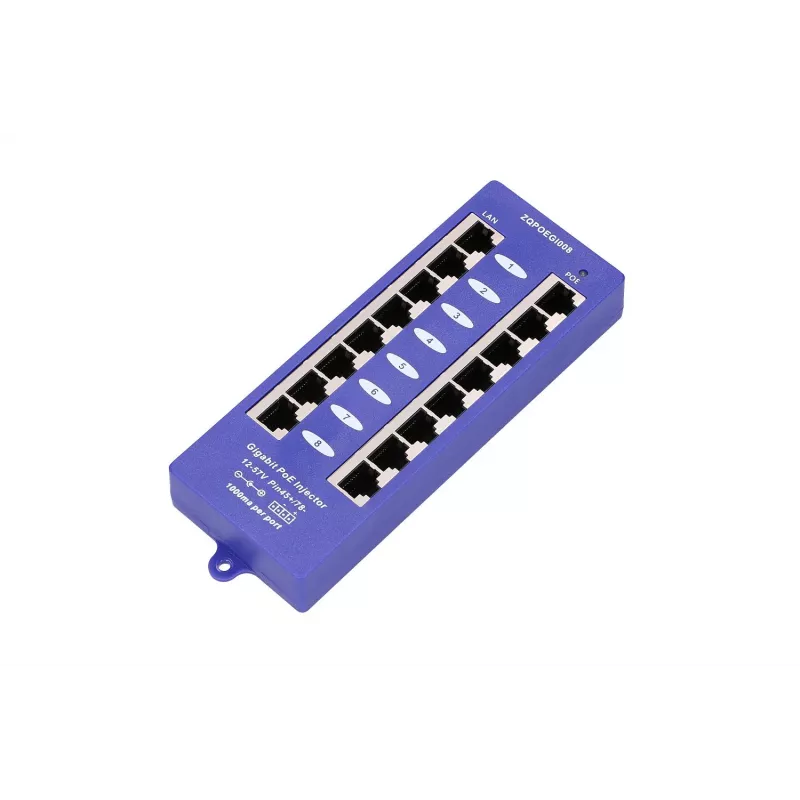

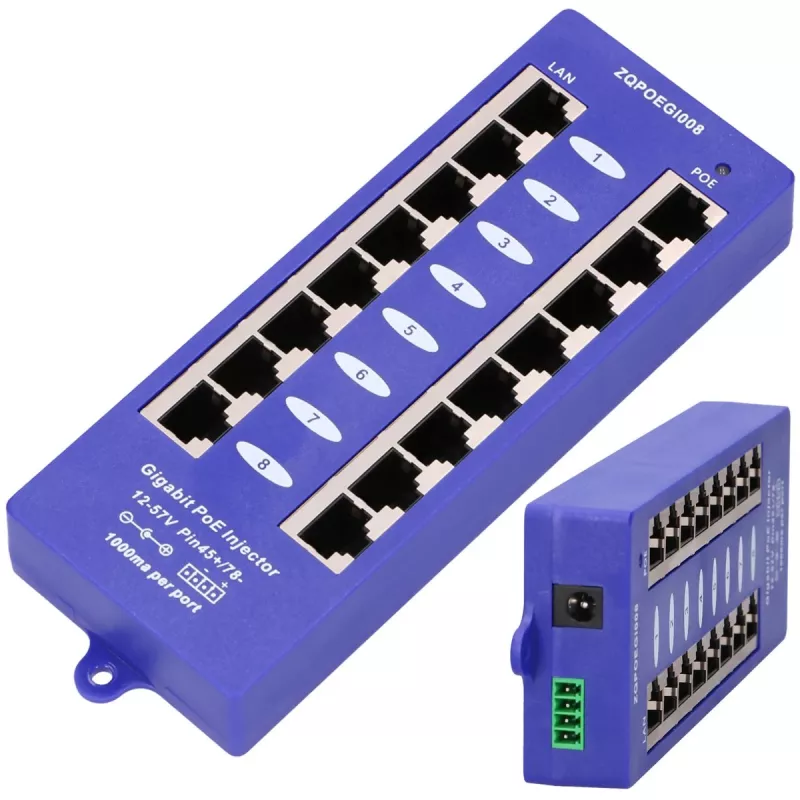

Extralink PoE Injektorius Gigabit 8 prievadų yra 8 prievadų PoE injektorius, palaikantis 10/100/1000 Mbps Ethernet ir užtikrinantis vienalaikį duomenų bei maitinimo tiekimą per RJ45 jungtis. Įrenginys turi 8 PoE RJ45 lizdus ir vieną nuolatinės srovės maitinimo įvestį (5,5 mm). Jis veikia B režimo maitinimu (kaiščiai 4/5 = +, 7/8 = -), o duomenys perduodami standartinėmis duomenų poromis (1/2 ir 3/6). Įrenginys skirtas naudoti su išoriniu kintamosios-nuolatinės srovės maitinimo šaltiniu; bendra išėjimo galia neturi viršyti adapterio maksimalios vardinės galios.

Privalumai

Injektorius užtikrina Gigabitinį pralaidumą visuose aštuoniuose prievaduose, tuo pačiu pridėdamas PoE maitinimą nurodytomis poromis, leidžiant vienalaikį maitinimo ir duomenų perdavimą standartiniais Ethernet kabeliais. Kompaktiškas formos faktorius (apytiksliai 200 × 270 × 320 mm) ir viena 5,5 mm nuolatinės srovės įvestis supaprastina montavimą ir kabelių vedžiojimą. Rekomenduojama galios gairė (apie 10 W vienam RJ45 rinkiniui, kai 1 rinkinys = 2 RJ45 lizdai) padeda pasirinkti tinkamą kintamosios-nuolatinės srovės adapterį ir apsaugo maitinimo šaltinį nuo perkrovos.

Tinka

• PoE palaikančių prieigos taškų, IP kamerų ir VoIP telefonų maitinimui
• Mažiems ir vidutiniams biurų bei mažmeninės prekybos tinklams, kuriems reikia iki aštuonių PoE prievadų
• PoE galimybės pridėjimui prie ne PoE komutatorių ar senesnių tinklo įrenginių

Pagrindinės specifikacijos

• Prievadai: 8 PoE RJ45 lizdai (Gigabit 10/100/1000 Mbps)
• PoE režimas: B režimas (kaiščiai 4/5 = +, 7/8 = -)
• PoE įtampa: 48 V (tipinė)

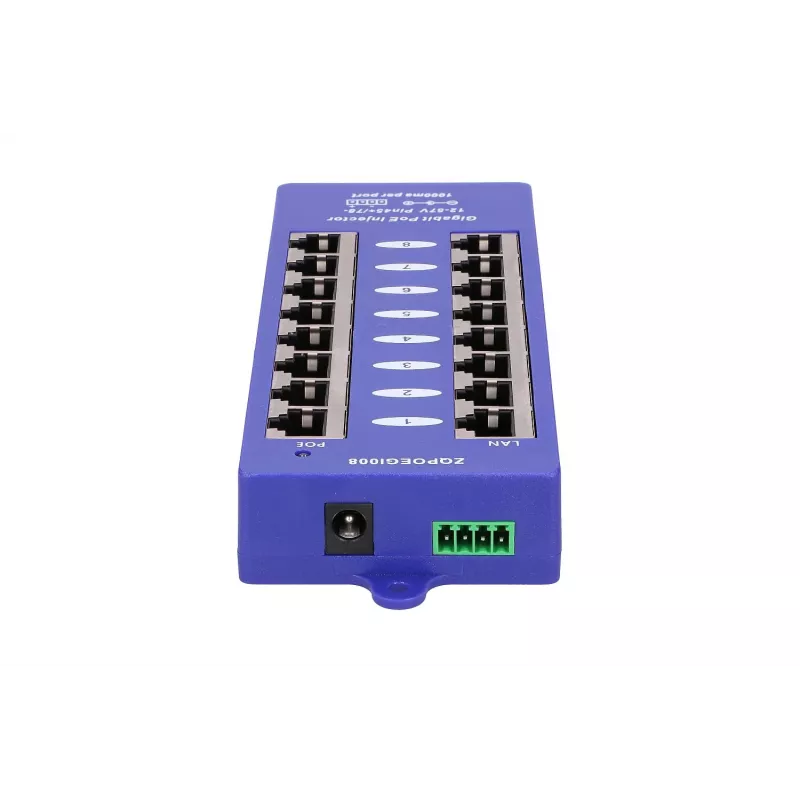

• Maitinimo įvesties jungtis: 5,5 mm nuolatinė srovė
• Rekomenduojama galia: ~10 W vienam RJ45 rinkiniui (1 rinkinys = 2 lizdai); 8 prievadams ≈ 80 W adapteris
• Matmenys (apytiksliai): 200 × 270 × 320 mm

Kaip naudoti

Prijunkite standartinį Ethernet kabelį nuo komutatoriaus, šakotuvo ar kompiuterio prie LAN RJ45 jungties (-čių) ant injektoriaus. Prijunkite PoE palaikančius įrenginius prie PoE RJ45 lizdų; šie lizdai perduoda tiek duomenis, tiek maitinimą pagal B režimo laidų schemą. Prijunkite suderinamą kintamosios-nuolatinės srovės adapterį prie 5,5 mm nuolatinės srovės įvesties, užtikrindami, kad adapterio maksimali išėjimo galia atitiktų ar viršytų bendrą reikiamą galią visiems prijungtiems įrenginiams. Prieš įjungdami sistemą patikrinkite kabelių laidų schemą ir įrenginių suderinamumą.

Rekomendacijos

Naudokite kintamosios-nuolatinės srovės adapterį, parinktą pagal rekomenduojamą formulę (apie 10 W vienam RJ45 rinkiniui). Jei maitinate visus aštuonis prievadus, rinkitės adapterį, kurio vardinė galia bent 80 W, kad neperkrautumėte maitinimo šaltinio. Naudokite kokybiškus Cat5e ar geresnius kabelius ir įsitikinkite, kad prijungti įrenginiai palaiko B režimo PoE.
