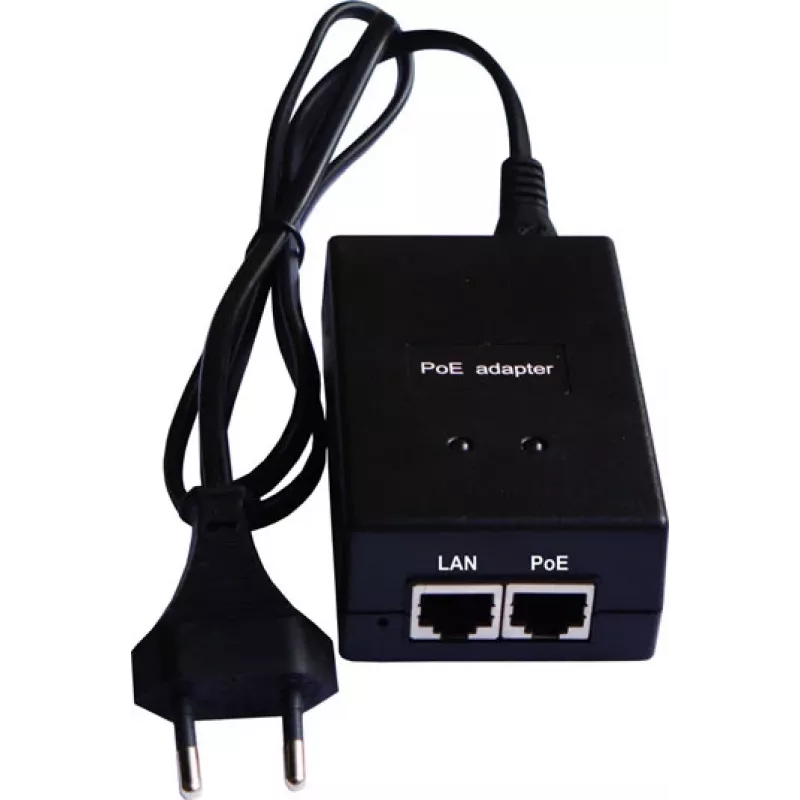

PoE injektorius extra digital POE-004 1 kanalo 48 V 15 W, skirtas vieno įrenginio maitinimui per Ethernet

„extra digital POE-004“ yra vieno kanalo PoE injektorius, tiekiantis 48 V DC ir iki 15 W vienam maitinamam įrenginiui per standartinį Ethernet kabelį. Jis skirtas pridėti maitinimą prie ne PoE jungties ir paprastai įrengiamas tarp tinklo komutatoriaus ir įrenginio, pvz., IP kameros, belaidžio prieigos taško ar VoIP telefono. Injektorius atitinka IEEE 802.3/802.3u standartus 10/100Base-T jungtims ir tiekia maitinimą 4,5 (+ ) ir 7,8 (-) RJ-45 kabelio poromis, palaikydamas iki 100 metrų atstumą.

Privalumai

POE-004 siūlo kompaktišką, „įjunk ir naudok“ sprendimą, skirtą maitinti vieną įrenginį be atskirų maitinimo kabelių. Jis užtikrina reguliuojamą 48 V DC išėjimą su 45,6–50,4 V nuokrypa ir įmontuotomis saugos ribomis, atitinka reikalaujamą ne mažesnį kaip 80 % konversijos efektyvumą bei turi apsaugas, atsispindinčias kontroliuojamose pulsacijos/triukšmo ir viršįtampio ribose. Įrenginys priima platų kintamosios srovės įėjimo diapazoną (90–264 Vac, 47–63 Hz) ir palaiko veikimą įprastoje patalpų aplinkoje.

Tinka

• Vienos IP kameros maitinimui
• Belaidžio prieigos taško tiekimui
• Maitinimo tiekimui VoIP telefonui
• Maitinimo pridėjimui prie ne PoE tinklo segmento iki 100 m

Pagrindinės specifikacijos

• Įėjimo įtampa: 90–264 Vac, 47–63 Hz
• Maks. kintamosios srovės srovė: 0,6 A
• Įjungimo srovė: maks. 40 A (115 Vac, šaltas paleidimas, pilna apkrova, 25 °C)
• Išėjimo įtampa: +48 V DC (nuokrypa 45,6–50,4 V)
• Išėjimo galia: iki 15,4 W (apkrova 0–0,4 A)
• Pulsacija ir triukšmas: 480 mVp-p
• Kilimo laikas: ≤50 ms; išlaikymo laikas: ≥10 ms esant 80% maks. apkrovai, 115 Vac
• Konversijos efektyvumas: ≥80%
• Viršįtampis: ≤10% virš vardinės įtampos
• PoE laidai: maitinimas tiekiamas 4,5 (+ ) ir 7,8 (-) RJ-45 poromis
• Maksimalus kabelio atstumas: iki 100 m
• Darbinė temperatūra: nuo 0 °C iki 40 °C
• Darbinė drėgmė: 20%–90% be kondensacijos

Kaip naudoti

Prijunkite injektoriaus kintamosios srovės įėjimą prie tinkamo maitinimo lizdo (90–264 Vac). Įkiškite tinklo kabelį iš komutatoriaus į POE-004 duomenų įvesties prievadą ir prijunkite išvesties RJ-45 prievadą prie maitinamo įrenginio. Įrenginys įveda 48 V DC į 4,5 ir 7,8 poras ir maitins įrenginį iki 100 metrų atstumu. Užtikrinkite, kad kabelis ir jungtys būtų geros būklės ir kad maitinamas įrenginys priimtų 48 V PoE nurodytomis poromis.

Rekomendacijos

Įrenkite injektorių sausoje, vėdinamoje patalpų vietoje, atitinkančioje nurodytus temperatūros ir drėgmės diapazonus. Naudokite cat5e ar geresnius kabelius patikimam maitinimo tiekimui iki 100 m. Prieš jungdami patikrinkite įrenginio suderinamumą su 15 W PoE ir 48 V 4,5 bei 7,8 poromis.
