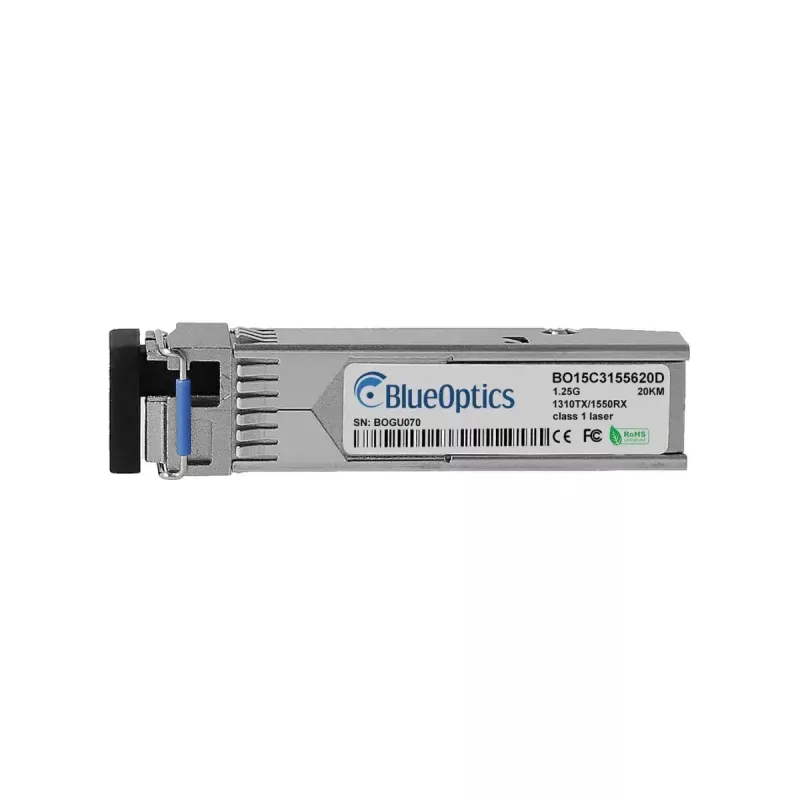

Pluoštinis SFP siųstuvas-imtuvas BlueOptics 551090-BO 20000 m Aliuminis

BlueOptics 551090-BO yra vienmodis pluoštinis SFP siųstuvas-imtuvas, skirtas 1000BASE-BX-U taikymams ir tolimosioms jungtims iki 20 000 m. Įdėtas į aliuminio korpusą ir sveriantis vos 20 g, šis modulis naudoja LC Simpleks jungtį ir palaiko vienalaikį siuntimo ir priėmimo veikimą per vieną skaidulą, naudodamas skirtingus bangos ilgius siųstuvui ir imtuvui. Siųstuvas-imtuvas pagamintas pagal MSA standartus ir tinkamas naudoti komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, kurie priima standartinius SFP modulius.

Privalumai

Modulis užtikrina tolimojo veikimo charakteristikas Gigabito Ethernet, Fibre Channel per Ethernet arba SDH/SONET taikymams iki 1,25 Gbit/s, išlaikant mažą svorį ir patvarų aliuminio korpusą. Atitikimas MSA specifikacijoms užtikrina suderinamumą su plačiu aparatūros asortimentu. Konstrukcijoje naudojami patikrinti lazerio ir IC komponentai, užtikrinantys ilgesnį produkto tarnavimo laiką ir stabilų optinį veikimą, o siųstuvas-imtuvas palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą realaus laiko stebėjimui maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros, kai tai palaiko prieglobos įrenginys.

Pagrindinės specifikacijos

• Perdavimo standartas: 1000BASE-BX-U (1,25 Gbit/s)
• Maksimalus perdavimo atstumas: 20 000 m (vienmodė skaidula)
• Jungties tipas: LC Simpleks
• Optiniai bangos ilgiai: asimetrinė siuntimo/priėmimo pora veikimui viena skaidula
• Korpuso medžiaga: aliuminis
• Svoris: 0,02 kg
• Formos faktorius: SFP (Small Form-factor Pluggable), atitinka MSA
• Palaikoma skaitmeninės diagnostikos stebėsena (DDM/DOM) (jei palaiko prieglobos įrenginys)

Kaip naudoti

Įdėkite SFP modulį į suderinamą SFP lizdą savo tinklo įrenginyje, vadovaudamiesi tiekėjo karštojo keitimo gairėmis. Naudokite tinkamą vienmodį LC simpleks pataisymo laidą ir užtikrinkite teisingą poliškumą bei skaidulų maršrutą vienos skaidulos dvikrypčiams ryšiams. Konfigūruokite prijungtus įrenginius pagal atitinkamą perdavimo protokolą ir patikrinkite ryšio parametrus. Jei reikalinga skaitmeninė diagnostika, įjunkite ir nuskaitykite DDM/DOM reikšmes iš prieglobos sistemos, kad stebėtumėte įtampą, lazerio srovę, išėjimo/įėjimo galią ir temperatūrą.

Rekomendacijos

Siekiant optimalaus veikimo, derinkite siųstuvą-imtuvą su vienmode skaidula ir kokybiškomis LC jungtimis, patikrinkite, ar prieglobos įrenginys palaiko 1000BASE-BX-U ir DDM, jei reikalinga diagnostika, ir laikykitės gamintojo nurodymų dėl ESD apsaugos ir įrengimo. Apskaičiuokite optinio nuostolio biudžetą jungtims, artėjančioms prie 20 km ribos, ir prieš didelio masto diegimą išbandykite su bandomuoju moduliu savo aplinkoje.
