Plokščio ekrano tvirtinimo rankena B-TECH SYSTEM X VESA 400 su pakreipimu BT8390, juoda, 70 kg keliamoji galia

Plokščio ekrano tvirtinimo rankena B-TECH SYSTEM X VESA 400 su pakreipimu BT8390, juoda, 70 kg keliamoji galia yra plona sąsajos rankena, skirta pritvirtinti vieną plokščią ekraną iki 70" ir 70 kg prie suderinamų SYSTEM X horizontalių montavimo bėgių. Rankena suteikia VESA 400 tvirtinimo šabloną, pakreipimo reguliavimą iki 20° naudojant rankenėles ir reguliavimą po montavimo naudojant integruotus niveliavimo varžtus. Dėl plono 42,5 mm pločio ir 430 mm aukščio profilio rankena palaiko tiek kraštovaizdžio, tiek portreto orientacijas ir yra skirta komerciniams bei gyvenamiesiems įrenginiams, kuriems reikalingas stabilus, reguliuojamas mažų ir vidutinių ekranų tvirtinimas.

Privalumai

Ši B-TECH SYSTEM X VESA 400 sąsajos rankena pasižymi didele 70 kg keliamąja galia, išlaikant ploną 42,5 mm profilį ir 430 mm aukštį, kad būtų galima tvirtinti neužstojant. Įrankių nereikalaujantis pakreipimo reguliavimas rankenėlėmis leidžia greitai keisti kampą vietoje iki 20°, o niveliavimo varžtai suteikia tikslią vertikalią korekciją po montavimo. Universalus dizainas palaiko tiek kraštovaizdžio, tiek portreto montavimą ir tiesiogiai integruojamas su System X horizontaliais bėgiais, todėl tinka vienos eilės ir kelių ekranų įrenginiams.

Tinka

• Vieno plokščio ekrano iki 70" montavimui komercinėse ar gyvenamosiose patalpose
• Vienos eilės vaizdo sienoms ar kelių ekranų eilėms, naudojant System X horizontalius bėgius
• Įrenginiams, kuriems reikalingas pakreipimo reguliavimas ir niveliavimas po montavimo
• Ekranams, kuriems reikia kraštovaizdžio ar portreto orientacijos

Pagrindinės specifikacijos

• Maksimali svorio talpa: 70 kg
• Maksimalus palaikomas ekrano dydis: 70"
• Palaikomų ekranų skaičius: 1
• Produkto spalva: Juoda
• VESA sąsaja: 400 mm šablonas

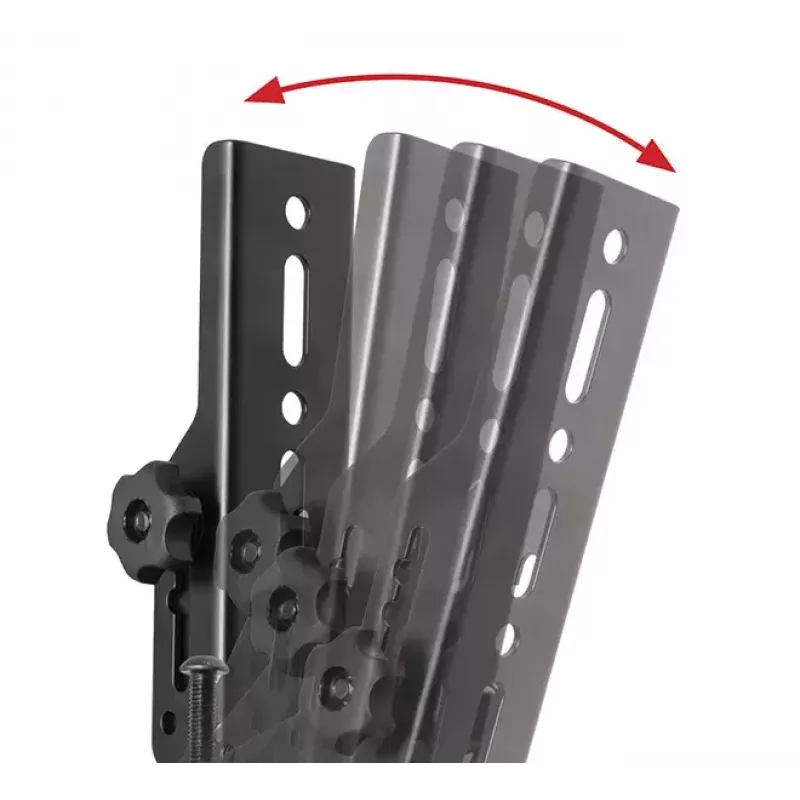

• Pakreipimo reguliavimas: iki 20° naudojant rankenėles (be įrankių)

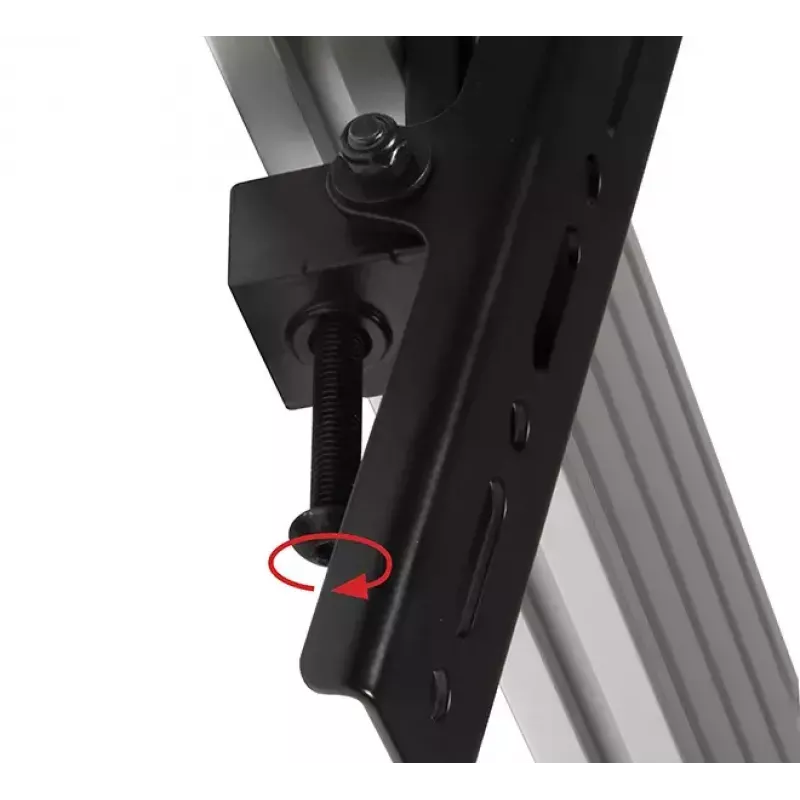

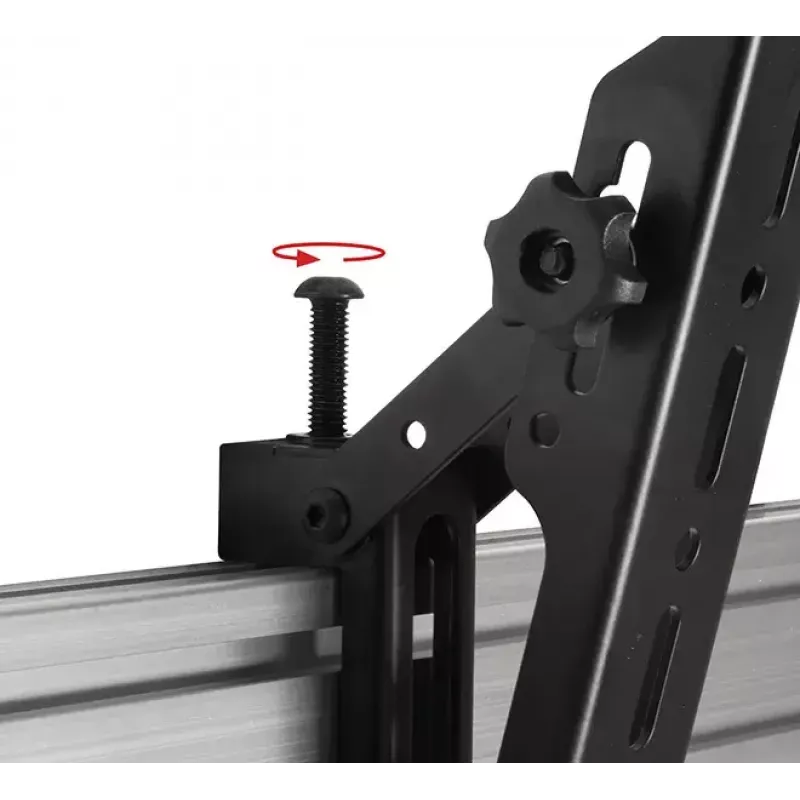

• Niveliavimas po montavimo: integruoti niveliavimo varžtai
• Profilio matmenys: 42,5 mm plotis, 430 mm aukštis

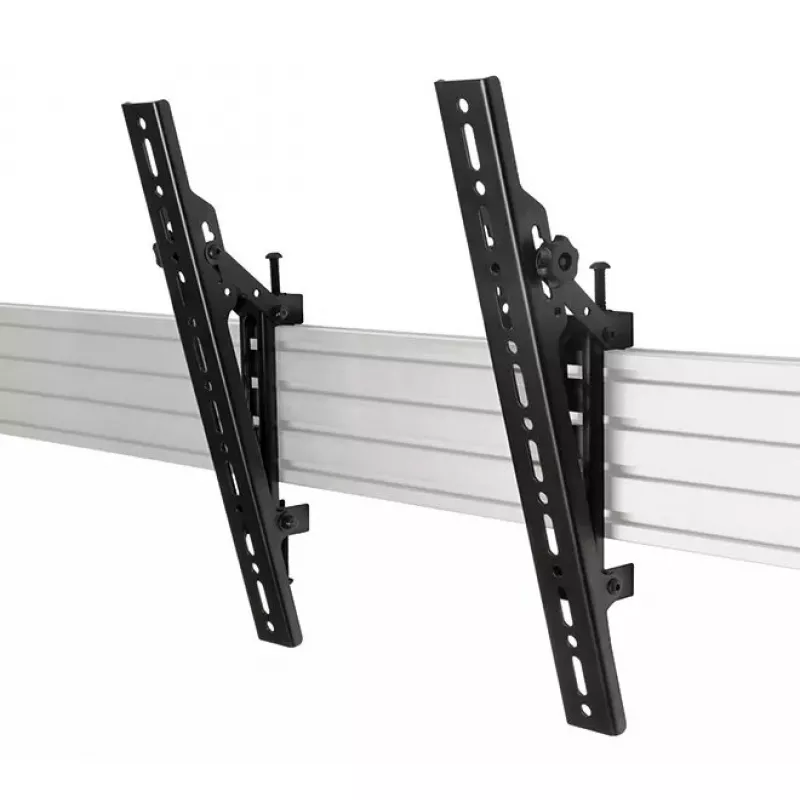

• Suderinama su: SYSTEM X horizontaliais montavimo bėgiais

Kaip naudoti

Pritvirtinkite sąsajos rankeną prie suderinamo SYSTEM X horizontalaus bėgio pagal bėgio gamintojo instrukcijas, užtikrindami, kad bėgis ir tvirtinimo detalės būtų pritaikyti bendram svoriui. Pritvirtinkite ekraną prie VESA 400 šablono ant rankenos, naudodami tinkamus varžtus ekrano modeliui. Naudokite niveliavimo varžtus vertikaliai padėčiai reguliuoti po ekrano montavimo. Sureguliuokite pakreipimo kampą rankenėlėmis iki norimos 20° padėties; rankenėlės leidžia tikslų reguliavimą be įrankių ir gali būti vėl priveržtos, kad išlaikytų kampą. Patikrinkite visas tvirtinimo detales ir bendrą stabilumą prieš paliekant įrenginį.

Rekomendacijos

Užtikrinkite, kad atraminis SYSTEM X bėgis ir pastato tvirtinimo detalės būtų pritaikyti bent ekrano svoriui ir saugos atsargai. Naudokite gamintojo rekomenduojamą įrangą VESA 400 montavimui ir laikykitės vietinių montavimo taisyklių. Jei planuojami pakartotiniai reguliavimai arba sunkūs ekranai, artimi 70 kg ribai, periodiškai tikrinkite tvirtinimo detales ir, jei reikia, iš naujo priveržkite niveliavimo varžtus bei rankenėles.
