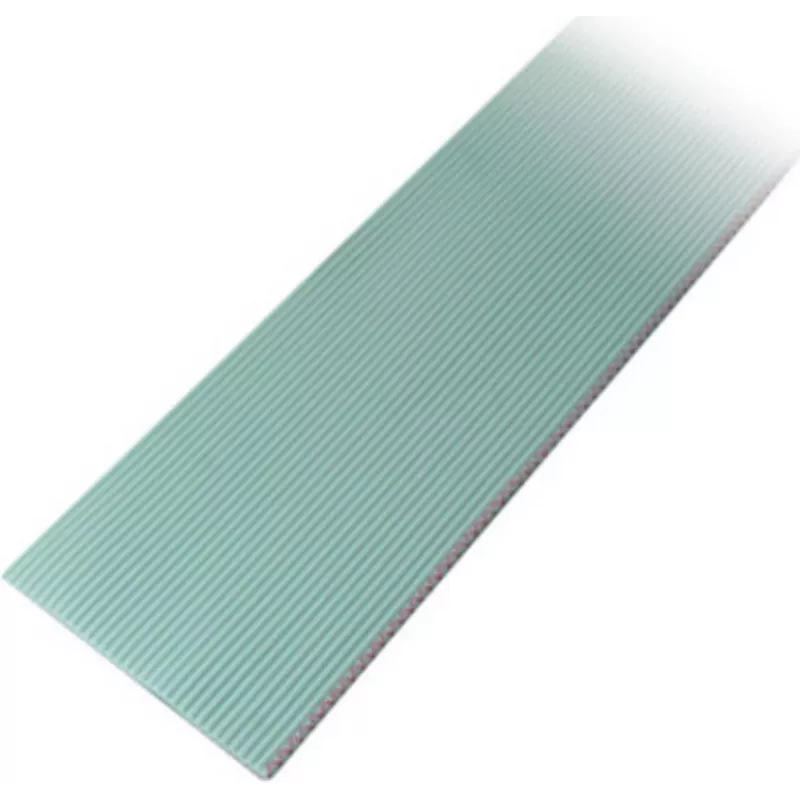

Plokščias juostinis kabelis Tecline 71034R — 1.27 mm žingsnis, AWG 28, 34 laidininkai, 30.5 m

Plokščias juostinis kabelis Tecline 71034R yra daugiagyslis lankstus kabelis su 34 lygiagrečiais laidais, 1.27 mm laidininkų žingsniu ir AWG 28 laido storiu. Tiekiamas 30.5 m ilgio, šis juostinis kabelis skirtas vidaus instaliacijai, signalų ir žemos įtampos jungtims, kur reikalingi kompaktiški, tvarkingai išdėstyti lygiagretūs laidininkai. Plokščia konstrukcija išlaiko laidininkų tvarką ir supaprastina prijungimą prie daugiakontakčių antgalių ir IDC jungčių, dažnai naudojamų spausdintinėse plokštėse ir elektroniniuose korpusuose.

Privalumai

Juostinis formatas užtikrina pastovų atstumą ir nuspėjamą trasavimą, tuo pačiu sumažinant užimamą tūrį, palyginti su atitinkamais apvaliais kabeliais. AWG 28 laidininkai suteikia lankstumo ir srovės pralaidumo balansą, tinkamą signalų ir žemos įtampos grandinėms. Fiksuotas 1.27 mm žingsnis atitinka standartinį 50 mil plokštės ir jungčių atstumą, įgalinant tiesioginį prijungimą prie IDC ar užspaudžiamų jungčių be atskiro laidininkų tvarkymo.

Tinka

• Vidinei elektroninių prietaisų ir valdymo pultų instaliacijai
• Jungtims tarp spausdintinių plokščių naudojant IDC juostines jungtis arba antgalius
• Prototipų kūrimui ir bandymų stendams, kur reikalingas lygiagretus signalų trasavimas
• Žemos įtampos ir loginio lygmens signalų paskirstymui

Pagrindinės specifikacijos

• Laidininkų skaičius: 34 lygiagrečios gyslos
• Laidininkų žingsnis: 1.27 mm (50 mil)
• Laido storis: AWG 28
• Bendras ilgis: 30.5 m
• Kabelio tipas: plokščias juostinis, lygiagretūs laidininkai
• Tipinis naudojimas: vidinei signalų ir žemos įtampos instaliacijai

Kaip naudoti

Išmatuokite ir nukirpkite reikiamą ilgį nuo 30.5 m ritės, užtikrindami tolygų pjūvį statmenai laidininkams. Prijungimui sulygiuokite juostą su IDC ar užspaudžiama jungtimi taip, kad 1.27 mm žingsnis atitiktų jungties atstumą, tada užspauskite jungtį, kad pradurtų izoliaciją ir užmegztų kontaktą su kiekvienu laidininku. Lituojant prie antgalių, atskirkite arba išstumkite laidininkus, kaip reikia tvarkingiems litavimo taškams ir įtempimo sumažinimui. Pritvirtinkite kabelį korpusuose kabelių raiščiais arba lipniais laikikliais, kad išvengtumėte judėjimo ir nutrynimo.

Rekomendacijos

Naudokite kabelį signalų ir žemos įtampos reikmėms neviršijant laidininkų srovės ir temperatūros ribų; venkite skysčių, aukštos temperatūros ir mechaninio trinties poveikio. Ilgesniems atstumams arba aplinkoje su elektros triukšmais apsvarstykite trasavimą šalia įžeminimo laidininkų arba ekranavimo pridėjimą prie jungčių galų. Naudodami IDC jungtis, prieš montavimą patikrinkite jungčių suderinamumą su 1.27 mm žingsniu ir AWG 28 laidininkais.
