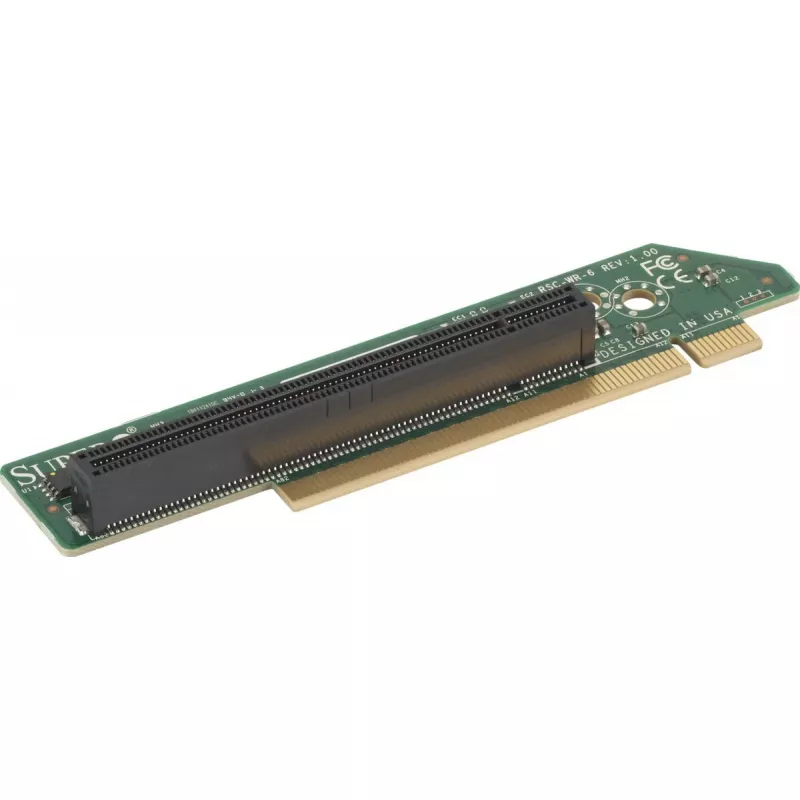

Plėtros kortelė Supermicro RSC-WR-6 PCIe x16 - serverio plėtros kortelė, skirta PCI Express išplėtimui

Supermicro plėtros kortelė RSC-WR-6 suteikia PCI Express x16 lizdo išplėtimą suderinamoms Supermicro serverių pagrindinėms plokštėms, leidžiančią įdiegti pilno ilgio PCIe x16 papildomą kortelę, kai tiesioginis pagrindinės plokštės lizdas yra nepasiekiamas. Plėtros kortelė skirta sistemos išplėtimo užduotims, pavyzdžiui, tinklo adapterių, saugojimo valdiklių arba GPU greitintuvų pridėjimui, atsižvelgiant į suderinamumą su serverio korpusu, maitinimo tiekimu ir BIOS palaikymu.

Privalumai

Plėtros kortelė siūlo kompaktišką būdą pridėti PCIe x16 sąsają nekeičiant pagrindinės plokštės išdėstymo, išsaugant serverio tankį ir oro srautą. Ji leidžia naudoti standartines pilno ilgio PCIe korteles sistemose, kuriose yra tik įmontuoti jungtys arba skirtingos lizdų orientacijos. Ši konstrukcija sumažina poreikį naudoti nestandartinius kabelius ir išlaiko įrenginį kaip integruotą plokštės lygio sprendimą.

Tinka

• Papildomų tinklo sąsajos kortelių (10GbE/25GbE) diegimui, kai pagrindinės plokštės lizdai yra užimti
• SAS/SATA saugojimo valdiklių kortelių pridėjimui, siekiant išplėsti tiesiogiai prijungtą saugojimo talpą
• Greitintuvų arba GPU kortelių diegimui suderinamuose serverių korpusuose, turinčiuose pakankamą maitinimą ir aušinimą
• Situacijoms, kai reikia perkelti PCIe x16 lizdą stelažiniuose arba „blade“ serveriuose su ribotu vidaus išdėstymu

Kai gali netikti

Ši plėtros kortelė tinkama tik Supermicro serverių pagrindinėms plokštėms ir korpusams, kurie aiškiai palaiko RSC-WR-6 arba lygiavertę plėtros kortelės formos faktorių; ji gali netikti arba tinkamai neveikti nesuderinamose sistemose. Veikimas ir įrenginių palaikymas priklauso nuo pagrindinės plokštės PCIe linijų paskirstymo, BIOS nustatymų ir turimos maitinimo galios — didelės galios GPU arba kortelės su specifiniais programinės įrangos reikalavimais gali reikalauti tiesioginių pagrindinės plokštės lizdų arba papildomo maitinimo tiekimo, kurio plėtros kortelė neužtikrina.

Pagrindinės specifikacijos

• PCI Express sąsaja: x16 elektrinis ryšys
• Formos faktorius: serverio plėtros kortelė, skirta suderinamiems Supermicro korpusams
• Palaikomos papildomos kortelės: pilno ilgio PCIe x16 kortelės (atsižvelgiant į korpuso tarpus)
• Tipinis naudojimas: išplėtimas tinklui, saugojimo valdikliams, greitintuvams
• Jungties tipas: plokštė–plokštė plėtros sąsaja, suderinama su numatytu pagrindinės plokštės lizdu

Kaip naudoti

Įdiekite plėtros kortelę sulygiuodami jos plokštės–plokštės jungtį su numatytu plėtros lizdu suderinamoje Supermicro pagrindinėje plokštėje ir pritvirtinkite pagal serverio korpuso tvirtinimo taškus. Įkiškite PCIe x16 papildomą kortelę į plėtros kortelės lizdą, užtikrindami visišką kontaktą ir kad visi reikalingi laikikliai būtų užfiksuoti. Po fizinio įdiegimo patikrinkite, ar sistemos BIOS/UEFI atpažįsta pridėtą kortelę ir ar visos reikalingos tvarkyklės ar programinė įranga yra įdiegtos operacinėje sistemoje. Prieš pradedant naudoti serverį, įsitikinkite, kad užtikrintas pakankamas maitinimas ir aušinimas.

Į ką atsižvelgti prieš perkant

• Patvirtinkite, kad jūsų Supermicro pagrindinė plokštė ir korpusas aiškiai palaiko šį plėtros kortelės formos faktorių ir jungties orientaciją
• Įsitikinkite, kad numatyta PCIe kortelė telpa korpuso viduje ir kad plėtros kortelė palaiko reikiamą maitinimo tiekimą
• Patikrinkite BIOS/UEFI suderinamumą ir linijų paskirstymą pagrindinėje plokštėje x16 įrenginiams
• Patikrinkite aušinimo ir maitinimo pajėgumą didelės galios išplėtimo kortelėms

Rekomendacijos

Naudokite plėtros kortelę sistemose, kurių mechaninis ir elektrinis suderinamumas yra patvirtintas. Saugojimo ir tinklo kortelėms standartinio įdiegimo paprastai pakanka; GPU ir didelės galios greitintuvams prieš diegdami patvirtinkite papildomų maitinimo kabelių, oro srauto ir programinės įrangos palaikymą.
