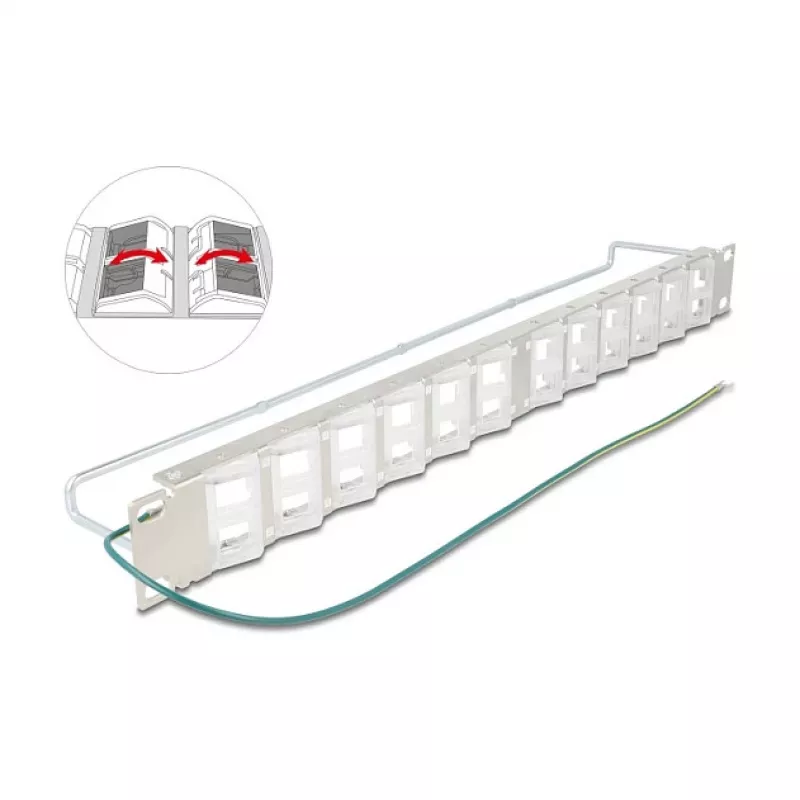

Pleistrasis skydas 19 colių DELOCK 24 prievadų keystone, pakreipiami prievadai, įtempimo sumažinimas, 1U metalinis

DELOCK 19 colių 24 prievadų keystone pleistrasis skydas 1U metaliniame korpuse, skirtas montuojamiems į stelažą tinklo įrenginiams. Skydas priima iki 24 keystone modulių į užsegamą rėmą ir turi pakreipiamus prievadus, kad jungtys būtų nukreiptos kampu, taip sutaupant vietos ankštose komutavimo eilėse. Integruoti kabelių tvirtinimo taškai galinėje dalyje užtikrina įtempimo sumažinimą ir tvarkingą kabelių vedimą. Kompaktiški matmenys (482,6 × 78,4 × 44,2 mm) atitinka standartinius 19 colių stelažų įrenginius ir yra skirti serverių patalpoms, tinklo spintoms ir ryšių spintelėms.

Privalumai

Šis pleistrasis skydas sujungia standartizuotą 1U formos faktorių su metaline konstrukcija, užtikrinančia mechaninį stabilumą ir elektromagnetinį patikimumą. Užsegamas keystone rėmas leidžia lanksčiai naudoti įvairius keystone modulius, o pakreipiami prievadai sumažina jungčių apkrovą ir leidžia kompaktiškiau išdėstyti kabelius. Galinės dalies kabelių tvirtinimo taškai užtikrina įtempimo sumažinimą ir padeda palaikyti tvarkingą kabelių vedimą, o tai supaprastina montavimą ir būsimą priežiūrą.

Tinka

• Duomenų centrų ir serverių stelažų komutavimo eilėms
• Tinklo spintoms ir ryšių spintelėms
• Struktūrinio kabeliavimo įrenginiams, naudojantiems keystone modulius
• Ankštoms stelažų erdvėms, kuriose reikalingas kampinis jungčių orientavimas

Pagrindinės specifikacijos

• Formos faktorius: 1U montuojamas į stelažą skydas
• Prievadų skaičius: 24 keystone prievadai (užsegami)
• Prievadų stilius: pakreipiami / kampiniai keystone prievadai
• Medžiaga / apdaila: metalinis korpusas
• Galinės dalies kabelių valdymas: integruoti kabelių tvirtinimo taškai įtempimo sumažinimui
• Suderinamas keystone modulio plotis: iki 17,5 mm
• Matmenys (P × A × G): 482,6 × 78,4 × 44,2 mm

Kaip naudoti

Sumontuokite pleistrąjį skydą į standartinį 19 colių stelažą naudodami priekines tvirtinimo ausis ir pritvirtinkite jį norimoje 1U pozicijoje. Užfiksuokite suderinamus keystone modulius į priekinį rėmą, užtikrindami, kad kiekvieno modulio plotis neviršytų 17,5 mm. Nukreipkite tinklo kabelius iš galinės pusės, prijunkite jungtis prie sumontuotų keystone modulių ir naudokite galinius kabelių tvirtinimo taškus su kabelių raiščiais, kad sumažintumėte įtempimą ir palaikytumėte tvarkingą vedimą. Prieš galutinai sutvarkant kabelius, patikrinkite, ar pakreipiami prievadai nustatyti reikiamu kampu.

Rekomendacijos

Naudokite keystone modulius, atitinkančius maksimalaus pločio specifikaciją (17,5 mm), ir laikykitės geriausios stelažų kabeliavimo praktikos: pažymėkite prievadus, venkite per didelių lenkimo spindulių prie jungčių įėjimo taškų ir pritvirtinkite kabelių ryšulius prie numatytų tvirtinimo taškų, kad išvengtumėte įtempimo galiniuose sujungimuose.
