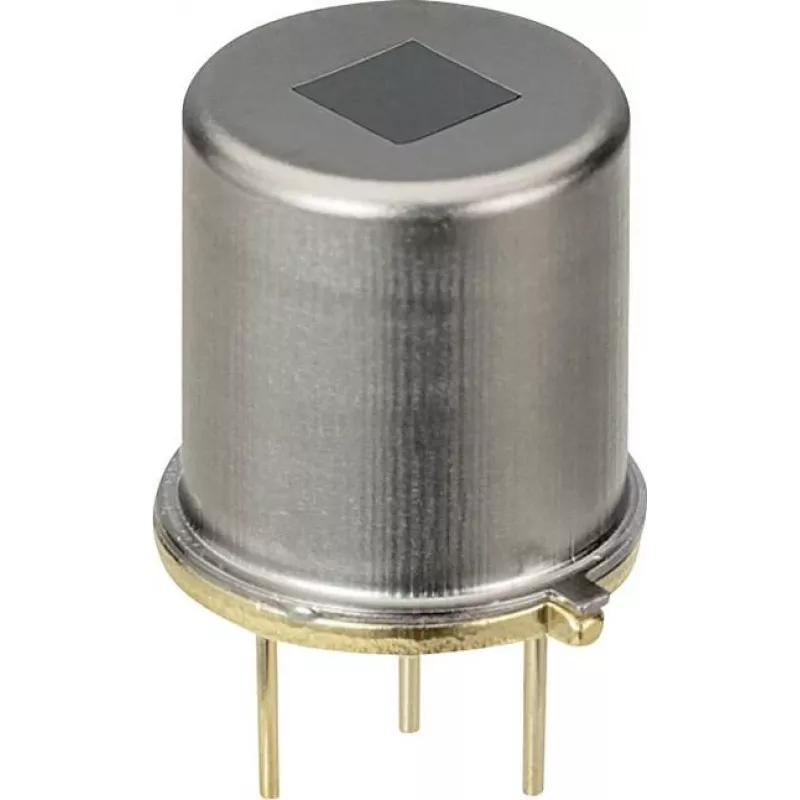

PIR judesio jutiklis Panasonic EKMC1600100, pasyvus infraraudonųjų spindulių detektorius, maitinimas 3–6 V, 1 vnt.

Panasonic EKMC1600100 yra kompaktiškas pasyvus infraraudonųjų spindulių (PIR) judesio jutiklis, tiekiamas kaip atskiras vienetas. Sukurtas integravimui į elektroninius prietaisus ir sistemas, jutiklis aptinka infraraudonosios spinduliuotės pokyčius, skleidžiamus judančių šiltų objektų, ir suteikia paprastą elektrinį išėjimą apsaugos, apšvietimo valdymo bei pagrindinės automatikos reikmėms. Įrenginys veikia nuo žemos maitinimo įtampos ir tinka naudoti ten, kur reikalingas mažas dydis bei patikimas buvimo aptikimas.

Privalumai

Jutiklis pasižymi žema įtampa veikimu ir kompaktiškais matmenimis, kurie supaprastina integravimą į baterijomis maitinamas ar žemos įtampos grandines. Jo pasyvus infraraudonųjų spindulių aptikimas nereikalauja aktyvaus apšvietimo ir budėjimo režimu sunaudoja labai mažai energijos. Įrenginys užtikrina patikimą judančių šilumos šaltinių aptikimą ir paprastą elektrinę sąsają, kurią galima naudoti su mikrovaldikliais, signalizacijos pultais ar apšvietimo tvarkyklėmis.

Tinka

• Buvimo aptikimui kambariuose, koridoriuose ir įėjimuose
• Energiją taupančiam apšvietimo valdymui ir automatiniam perjungimui
• Pagrindinėms įsibrovimo ar judėjimo signalizacijos įvestims apsaugos sistemose
• Integruotiems elektronikos projektams ir individualiems automatikos įrenginiams

Pagrindinės specifikacijos

• Aptikimo technologija: pasyvus infraraudonųjų spindulių (PIR)
• Maitinimo įtampos diapazonas: 3–6 V DC
• Formos faktorius: kompaktiškas modulis integravimui
• Išėjimas: judesio aptikimo elektrinis signalas, tinkamas skaitmeninėms įvestims
• Tipinės taikymo sritys: buvimo aptikimas, apšvietimo valdymas, pagrindinė signalizacijos įvestis

Kaip naudoti

Sumontuokite jutiklį tokioje padėtyje, iš kurios būtų netrukdomas stebimos zonos vaizdas, vengdami tiesioginio šilumos šaltinių poveikio, galinčio sukelti klaidingus suveikimus. Prijunkite maitinimo įtampą nurodytame 3–6 V diapazone ir nuveskite jutiklio išėjimą prie įrenginio, kuris apdoros signalą, pavyzdžiui, prie mikrovaldiklio įvesties, signalizacijos pulto ar apšvietimo valdymo grandinės. Laikykitės teisingo poliškumo ir, jei aplinkoje yra elektrinių triukšmų, naudokite rekomenduojamus atsiejimo kondensatorius maitinimo linijoje. Patikrinkite aptikimą eidami per jutiklio matymo lauką ir, jei reikia, pakoreguokite padėtį ar orientaciją.

Rekomendacijos

Kad veikimas būtų patikimas, sumontuokite jutiklį ten, kur aplinkos temperatūra yra stabili, ir venkite montavimo šalia ŠVOK ventiliacijos angų ar tiesioginių saulės spindulių. Naudokite trumpus, ekranuotus išėjimo laidus, jei kabelis eis greta triukšmingų maitinimo linijų, ir, jungdami prie signalizacijos ar valdymo elektronikos, laikykitės sistemos gamintojo nurodymų dėl įvesties kondicionavimo.
