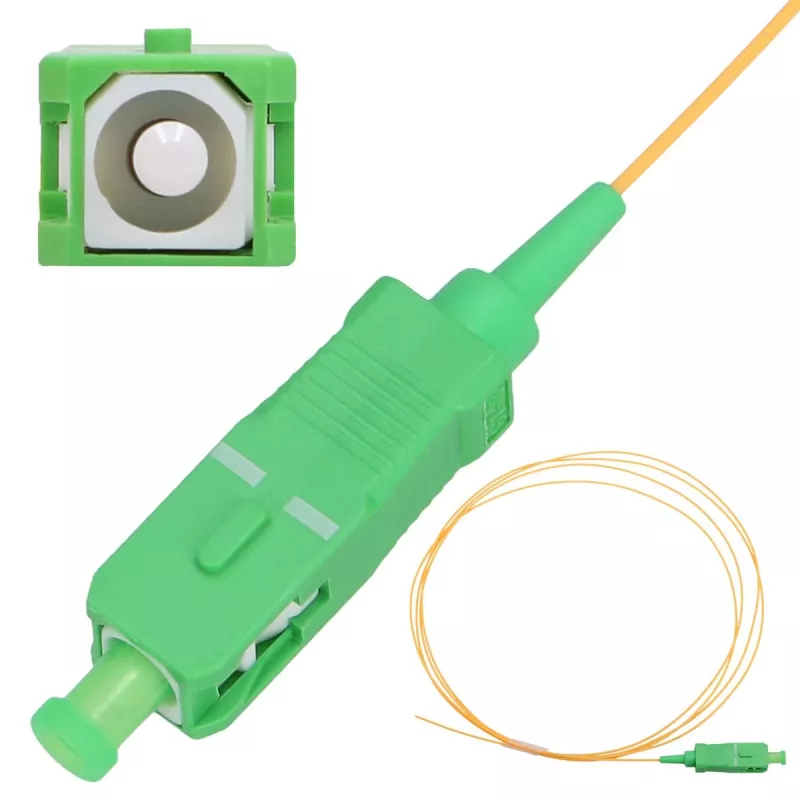

„Pigtail SC/APC“ vienmodis „Extralink G.657A1“ 900 µm FTTH kabelis 1,5 m

„Pigtail SC/APC“ vienmodis „Extralink G.657A1“ 900 µm FTTH kabelis 1,5 m yra gamykloje užbaigtas optinis „pigtail“, skirtas FTTH ir FTTx prieigos tinklams. Kabelis naudoja G.657.A1 vienmodę skaidulą su 900 µm sandariu apvalkalu ir yra užbaigtas SC/APC jungtimi, paruošta sujungimui sujungimo dėžutėse arba prijungimui paskirstymo skyduose. Sumažintos lenkimo nuostolių savybės daro jį tinkamu montavimui ankštose erdvėse, paskirstymo dėžutėse ir spintose, kur dažni krypties keitimai ir siauri lenkimai.

Privalumai

„Extralink“ „pigtail“ turi iš anksto poliruotą SC/APC jungtį, užtikrinančią patikimą sujungimą ir mažą atgalinį atspindį vienmodžiuose ryšiuose. G.657.A1 skaidula pasižymi padidinta atsparumu lenkimui, palyginti su standartinėmis vienmodėmis skaidulomis, sumažindama silpnėjimo padidėjimo riziką ankštame išvedžiojime. 900 µm buferis supaprastina tvarkymą ir apsaugo stiklo skaidulą lydomojo sujungimo metu, o 1,5 m ilgis yra patogus tipinėms sujungimo dėžučių ir skydų galūnėms.

Tinka

• FTTH/FTTx abonentų galūnėms ir klientų išvadams
• Sujungimo dėžutėms ir skaidulų paskirstymo skydams pastatuose ir gatvės spintose
• Vidaus išvedžiojimui telekomunikacijų spintose, paskirstymo skyduose ir paskirstymo dėžutėse

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.657.A1 su sumažintais lenkimo nuostoliais
• Buferio skersmuo: 900 µm sandarus apvalkalas
• Jungties tipas: SC/APC gamykloje užbaigta viename gale
• Kabelio ilgis: 1,5 m
• Taikymas: FTTH/FTTx prieiga ir vidaus paskirstymas

Kaip naudoti

Paruoškite skaidulų paskirstymo skydą arba sujungimo dėžutę ir pritvirtinkite „pigtail“ įvadą pagal spintos ar skydo išdėstymą. Nuimkite 900 µm buferį ir nuskaldykite skaidulą lydomajam sujungimui su įeinančiu tiekimo arba atšakos kabeliu, arba, jei reikia, įstatykite SC/APC jungtį į adapterį paskirstymo skyde. Išveskite ir pritvirtinkite „pigtail“, kad išvengtumėte ankštų lenkimų, mažesnių už minimalų G.657.A1 skaidulos lenkimo spindulį, ir pritvirtinkite įtempimo sumažinimo elementą prie sujungimo dėžutės, kad po montavimo nebūtų judėjimo.

Rekomendacijos

Gamykloje užbaigtą SC/APC jungtį laikykite už apsauginio gaubtelio, kad neužterštumėte antgalio; prieš sujungdami nuvalykite jungties galinį paviršių. Išlaikykite švelnius lenkimo spindulius, atitinkančius G.657.A1 specifikacijas, naudokite tinkamas sujungimo apsaugas ir pažymėkite kiekvieną „pigtail“ prie skydo, kad būtų lengva identifikuoti techninės priežiūros metu.
