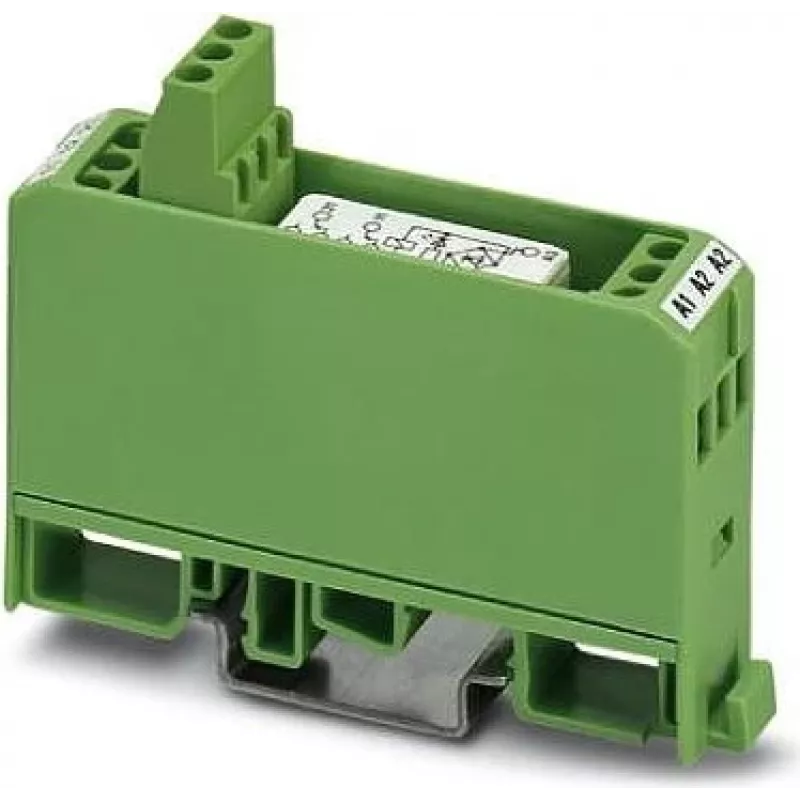

Phoenix Contact EMG 17-REL/KSR-24/21-21-LC relių modulis 2940391

Valdymo inžinieriams, kuriems reikia patikimo signalų dauginimo ankštose erdvėse, „Phoenix Contact“ EMG 17-REL/KSR-24/21-21-LC išsiskiria kompaktišku 17,5 mm korpusu ir dvigubais perjungimo kontaktais. Skirtingai nuo paprastų gnybtų blokų relių, šis modulis integruoja miniatiūrinę galios relę su LED būsenos indikacija ir varžtinėmis jungtimis, todėl puikiai tinka DIN bėgio instaliacijoms, kur svarbi erdvė ir aiškumas.

Pagrindiniai bruožai

• Du perjungimo kontaktai (DPDT), užtikrinantys universalų dviejų nepriklausomų grandinių perjungimą
• 24 V DC ritė su LED būsenos indikatoriumi, leidžiančiu iš karto vizualiai patvirtinti būseną
• Kompaktiškas 17,5 mm plotis taupo vietą perpildytuose DIN bėgiuose
• Varžtinė jungimo technologija užtikrina saugų laidų prijungimą pramoninėje aplinkoje
• Didelė 4 kV izoliacijos įtampa tarp įėjimo ir išėjimo užtikrina saugumą

Kasdienis naudojimas

Pritvirtinkite modulį prie standartinio DIN bėgio ir prijunkite 24 V DC valdymo signalą prie ritės gnybtų. LED užsidega, kai relė įjungiama, suteikdama momentinę būsenos informaciją. Du perjungimo kontaktai gali perjungti apkrovas iki 6 A esant 250 V AC/DC, todėl modulis tinka kontaktoriams, vožtuvams ar signalinėms lemputėms valdyti. Poliamido korpusas užtikrina IP20 apsaugą, tinkamą valdymo spintoms ir skirstymo skydams. Esant darbinės temperatūros diapazonui nuo -20 °C iki 50 °C, jis patikimai veikia įprastoje pramoninėje aplinkoje.

Visos specifikacijos

• Įėjimo įtampa: 24 V DC
• Išėjimo kontaktai: 2 perjungimo kontaktai (DPDT)
• Maks. perjungimo srovė: 6 A
• Maks. perjungimo įtampa: 250 V AC/DC
• Prijungimo būdas: varžtinis sujungimas
• Montavimo tipas: DIN bėgis
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20 °C iki 50 °C
• Ritės įtampa: 24 V DC
• Relės tipas: miniatiūrinė galios relė
• Būsenos indikatorius: LED
• Izoliacijos įtampa (įėjimas/išėjimas): 4 kV
• Elektrinė tarnavimo trukmė: 10^5 ciklų (esant 6 A, 250 V AC)
• Mechaninė tarnavimo trukmė: 10^7 ciklų
• Korpuso medžiaga: poliamidas (PA)
• Gnybtų bloko tipas: pagrindinis gnybtų blokas
• Produkto serija: EMG

Baigiamoji pastaba

Dėl lieso profilio ir patikimos relės veikimo EMG 17-REL/KSR-24/21-21-LC yra patikimas pasirinkimas plečiant valdymo išėjimus automatizavimo projektuose.
