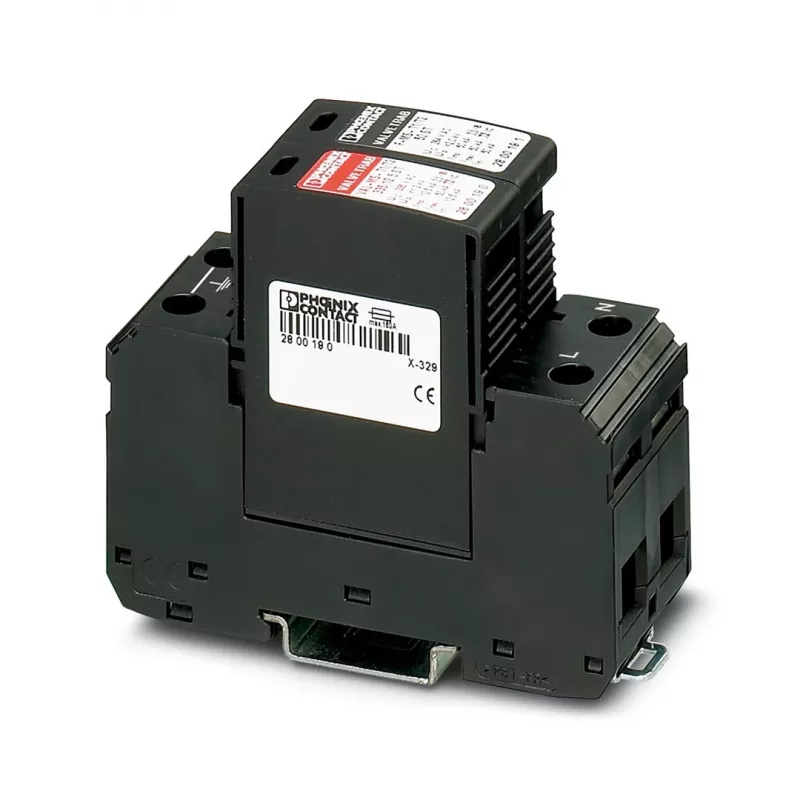

PHOENIX CONTACT Apsauginis įtaisas nuo viršįtampių VAL-MS-T1/T2 335/12.5/1+1, 1+2 tipas, 1 fazė, 335 V AC, 12.5 kA

PHOENIX CONTACT VAL-MS-T1/T2 335/12.5/1+1 yra aukštos kokybės apsauginis įtaisas nuo viršįtampių (SPD), skirtas kintamosios srovės maitinimo sistemoms. Jis sujungia 1 ir 2 tipų apsaugą viename kompaktiškame įrenginyje, apsaugodamas elektros instaliaciją nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. Idealiai tinka pagrindiniams skirstomiesiems skydams gyvenamosiose, komercinėse ir pramoninėse patalpose.

Privalumai

Šis SPD užtikrina patikimą apsaugą su aukšta impulsine srove 12.5 kA (10/350 µs) ir vardine iškrovos srove 20 kA (8/20 µs). Jo kištukinė konstrukcija leidžia lengvai pakeisti apsaugos modulius be perjungimo. Įrenginys pasižymi žemu apsauginiu įtampos lygiu (≤1.5 kV) ir greitu atsako laiku (<25 ns), užtikrinant jautrios įrangos saugumą.

Tinka

• Pagrindiniams skirstomiesiems skydams vienfazėse kintamosios srovės sistemose
• Apsaugai nuo tiesioginių žaibo smūgių (1 tipas) ir perjungimo viršįtampių (2 tipas)
• Pramoninėms, komercinėms ir gyvenamosioms instaliacijoms

Pagrindinės specifikacijos

• SPD tipas: 1+2 tipas / I+II klasė
• Vardinė įtampa (Un): 230 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa (Uc): 335 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Impulsinė srovė (Iimp): 12.5 kA (10/350 µs)
• Apsauginis įtampos lygis (Up): ≤1.5 kV (L-N, N-PE)
• Apsaugos konfigūracija: 1 fazė (1+1 grandinė)
• Polių skaičius: 2
• Montavimo tipas: DIN bėgelis
• Atsako laikas (tA): <25 ns
• Darbinės temperatūros diapazonas: -40 °C iki 80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11, EN 61643-11
• Technologija: Varistorius (MOV)
• Kištukinė konstrukcija: Taip
• Maksimalus atsarginis saugiklis: 315 A (gG/gL)
• Trumpojo jungimo srovė (Isccr): 50 kA

Rekomendacijos

Kad apsauga būtų optimali, šį SPD montuokite pagrindiniame skirstomajame skyde ir užtikrinkite tinkamą įžeminimą. Reguliariai tikrinkite būsenos indikatorių ir, jei reikia, pakeiskite modulį. Tinka naudoti su atsarginiais saugikliais iki 315 A.
