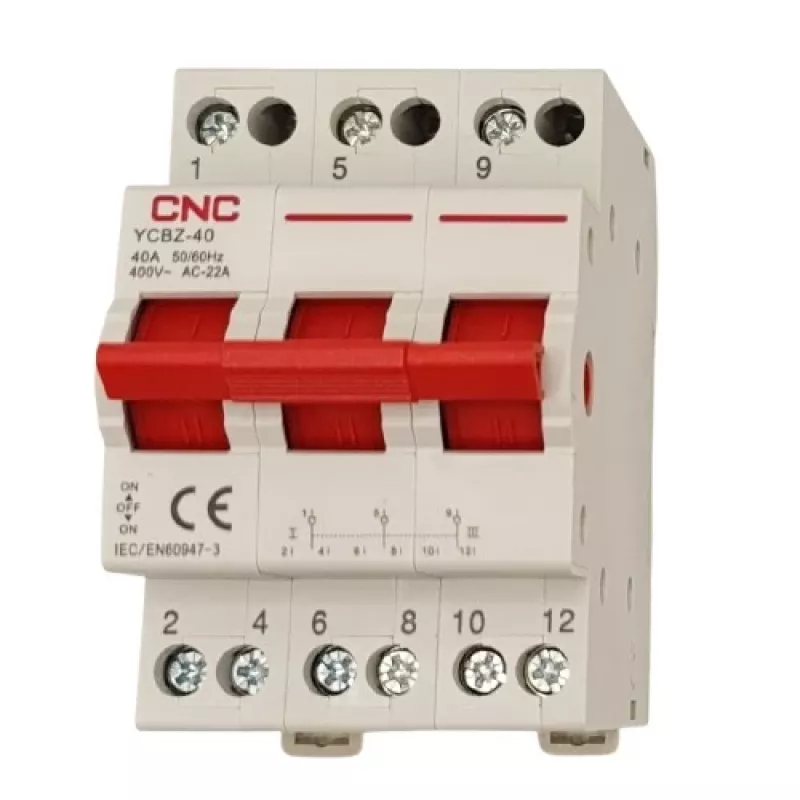

Perjungimo jungiklis CNC YCBZ-40 3P 40A rankinis perjungimo jungiklis trifazėms grandinėms

CNC YCBZ-40 yra modulinis 3 polių rankinis perjungimo jungiklis, kurio vardinė srovė 40 A ir trys kontaktų padėtys (1‑0‑2). Jis skirtas perjungimui, įjungimui ir išjungimui kintamosios srovės 50/60 Hz, 230/400 V grandinėse ir užtikrina patikimą perjungimą tarp dviejų maitinimo šaltinių, pvz., tinklo ir atsarginio generatoriaus arba UPS. Įrenginys montuojamas ant 35 mm DIN bėgelio ir atitinka IEC/EN 60947-3 bei atitinkamus EMS reikalavimus.

Privalumai

Perjungimo jungiklis yra kompaktiškas, ant DIN bėgelio montuojamas sprendimas greitam rankiniam trifazių apkrovų perjungimui. Jis pasižymi aiškiomis mechaninėmis padėtimis ir bendru viršutiniu kontaktu saugiam perjungimui, palaiko iki 40 A vardinę srovę ir atitinka tarptautinius jungiklių-atjungiklių standartus. Įrenginio konstrukcija leidžia paprastai sumontuoti ir prižiūrėti gyvenamosiose, dirbtuvių ar mažų komercinių elektros skydų sistemose.

Tinka

• Rankiniam perjungimui tarp tinklo ir generatoriaus arba UPS trifazėse sistemose
• Naudojimui gyvenamųjų namų elektros skyduose ir mažuose komerciniuose ar dirbtuvių paskirstymo skyduose
• Pritaikymui, kai reikalingas kompaktiškas ant DIN bėgelio montuojamas jungiklis-atjungiklis techninei priežiūrai ar avariniam maitinimo perjungimui

Pagrindinės specifikacijos

• Gaminys: Perjungimo jungiklis CNC YCBZ-40 3P 40A (rankinis perjungimo jungiklis)
• Polių skaičius: 3
• Vardinė srovė (Ie): 40 A
• Vardinė įtampa (Ue): AC 400 V; maksimali įtampa AC 415 V
• Dažnis: 50/60 Hz
• Kontaktų forma: I - 0 - II (1‑0‑2)
• Mechaninis atsparumas: 8500 ciklų; Elektrinis atsparumas: 1500 ciklų
• Montavimas: DIN bėgelis EN60715 (35 mm)
• Kabelio skerspjūvis: iki 10 mm²
• Darbinė temperatūra: -5 °C iki +40 °C
• Matmenys: 54 x 61 x 77 mm
• Apsaugos klasė: IP20
• Spalva: balta
• Standartai: IEC 60947-3 / EN 60947-3, kategorija AC-22A

Kaip naudoti

Sumontuokite jungiklį ant standartinio 35 mm DIN bėgelio paskirstymo korpuse ir prijunkite maitinimo bei apkrovos laidus prie atitinkamų gnybtų, vadovaudamiesi laidų schema ir vietiniais elektros kodeksais. Naudokite išorinę rankeną, kad pasirinktumėte 1, 0 arba 2 padėtį norimam maitinimo šaltiniui; įsitikinkite, kad jungiklis naudojamas tik nurodytomis vardinėmis sąlygomis. Prieš atlikdami techninės priežiūros darbus, atjunkite ir patikrinkite, ar nėra įtampos.

Rekomendacijos

CNC YCBZ-40 naudokite aplinkoje, kurioje neviršijama nurodyta temperatūra, ir su laidais, kurių skerspjūvis ne didesnis kaip 10 mm². Patikrinkite suderinamumą su prijungtais generatoriais ar UPS sistemomis ir laikykitės vardinės srovės bei įtampos, kad užtikrintumėte saugų veikimą ir ilgaamžiškumą.
