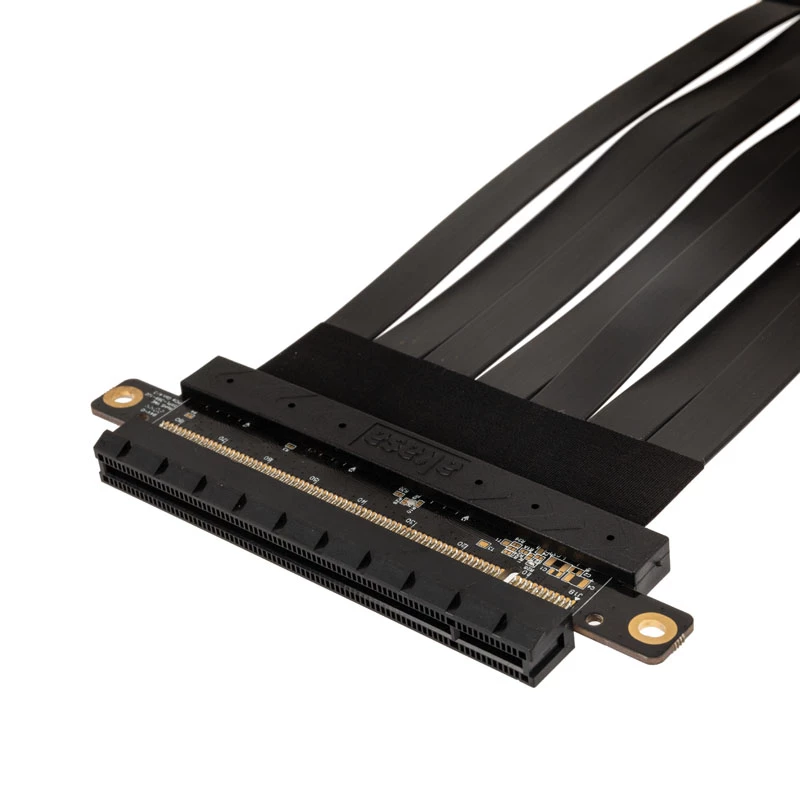

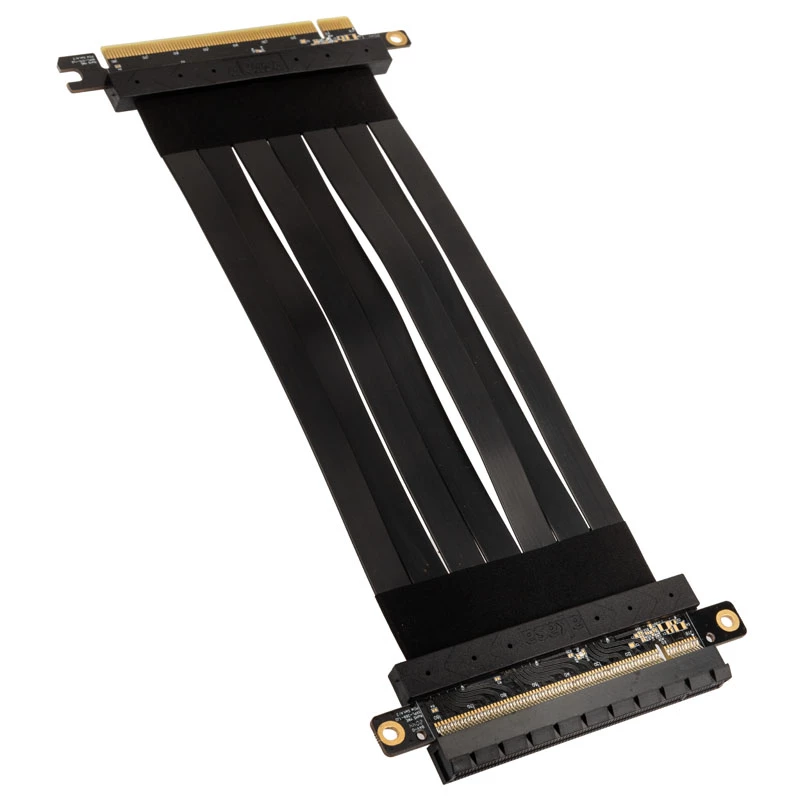

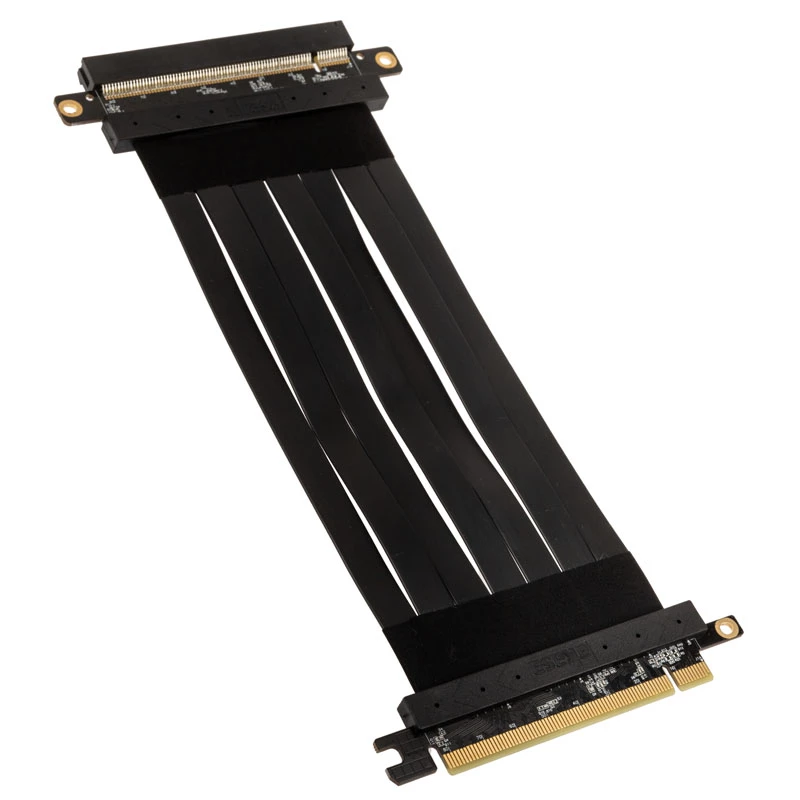

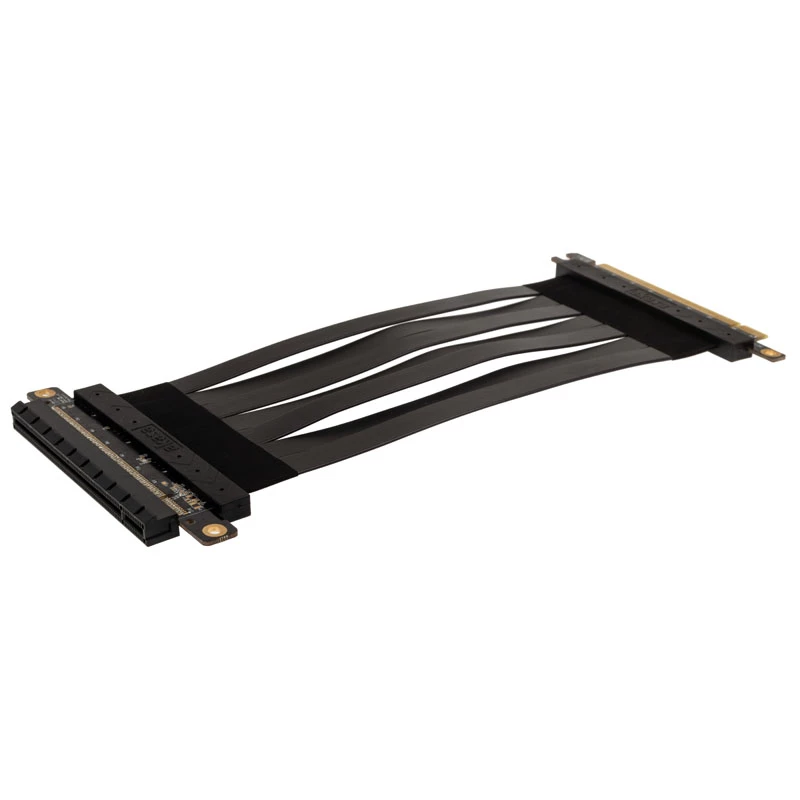

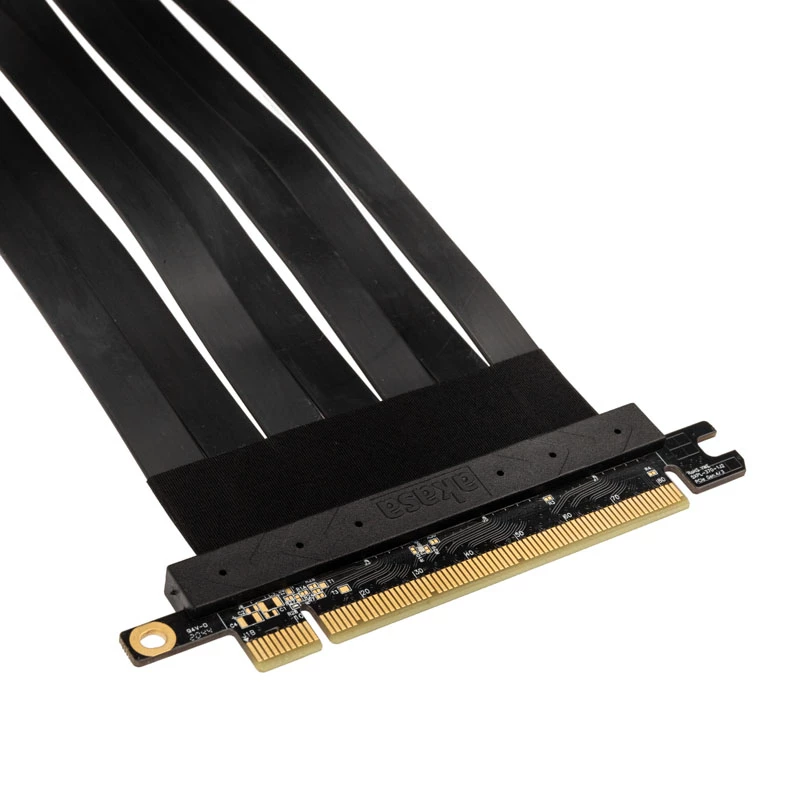

PCIe 3.0 pakėlimo kabelis Akasa X2 Mark IV 20 cm

Akasa X2 Mark IV 20 cm PCIe 3.0 pakėlimo kabelis leidžia prailginti arba perkelti PCI Express lizdą, kad būtų galima pritaikyti nestandartinius išdėstymus ir kompaktiškas konstrukcijas. Sukurtas išlaikyti PCIe 3.0 signalo vientisumą, šis 20 cm kabelis jungia pagrindinės plokštės PCIe lizdą su PCIe kortele ten, kur tiesioginis montavimas yra nepraktiškas, suteikdamas lanksčias komponentų išdėstymo galimybes mažos formos korpusuose, bandymų stenduose ir nestandartiniuose korpusuose.

Privalumai

Pakėlimo kabelis išsaugo PCIe 3.0 pralaidumą, tuo pačiu suteikdamas mechaninį lankstumą ir sumažindamas jungčių apkrovą, nes leidžia kortelę montuoti nuotoliniu būdu. Jo 20 cm ilgis užtikrina pasiekiamumą tipiniams perkėlimo poreikiams be perteklinio laisvumo. Su ekranavimu ir valdomosios impedanso konstrukcija kabelis siekia sumažinti signalo praradimą ir užtikrinti patikimą duomenų perdavimą tarp pagrindinės plokštės ir PCIe kortelės.

Tinka

• Mažos formos kompiuterių konstrukcijoms ir HTPC korpusams, kur vertikalus tarpas yra ribotas
• Bandymų stendams ir diagnostinėms platformoms, kuriose reikia dažnai keisti korteles
• Nestandartiniams korpusams ar modifikuotiems korpusams su nestandartiniu kortelių montavimu
• Sistemoms, kuriose plokštės išdėstymas ar oro srautas pagerėja perkėlus PCIe įrenginius

Pagrindinės specifikacijos

• Sąsaja: suderinama su PCI Express 3.0
• Ilgis: 20 cm (apytikslis kabelio ilgis tarp jungčių)
• Jungties tipas: standartinės PCIe x16 suderinamos fizinės jungtys
• Konstrukcijos ypatybės: ekranuotas kabelis su valdomuoju impedansu signalo vientisumui užtikrinti
• Formos faktorius: lankstus plokščias kabelis, tinkamas ankštoms erdvėms

Kaip naudoti

Prieš montuodami išjunkite sistemą ir atjunkite ją nuo elektros tinklo. Sulygiuokite ir įkiškite kabelio pagrindinės plokštės pusės jungtį į atitinkamą PCIe lizdą, užtikrindami, kad fiksavimo skląstis (jei yra) būtų tinkamai užfiksuotas. Įstatykite PCIe kortelę į nuotolinę pakėlimo kabelio jungtį ir mechaniškai pritvirtinkite ją pasirinktoje vietoje korpuse arba dėkle. Patikrinę tvirtas jungtis ir saugų montavimą, vėl prijunkite maitinimą ir paleiskite sistemą; kortelė turėtų būti atpažinta taip, tarsi būtų prijungta tiesiai prie pagrindinės plokštės lizdo.

Rekomendacijos

Naudokite pakėlimo kabelį aplinkoje, kurios temperatūra ir drėgmė yra įprastose kompiuterio komponentų veikimo ribose. Venkite aštrių lenkimų prie jungčių ir nedėkite sunkių daiktų ant kabelio, kad išvengtumėte mechaninių pažeidimų. Siekiant geriausių rezultatų su didelio pralaidumo įrenginiais, laikykite kabelio ilgį kiek įmanoma trumpesnį ir užtikrinkite gerą korpuso įžeminimą bei oro srautą, kad sumažintumėte potencialius trikdžius ir šilumos kaupimąsi.
