PCI Express x4 plokštė DeLOCK 89029

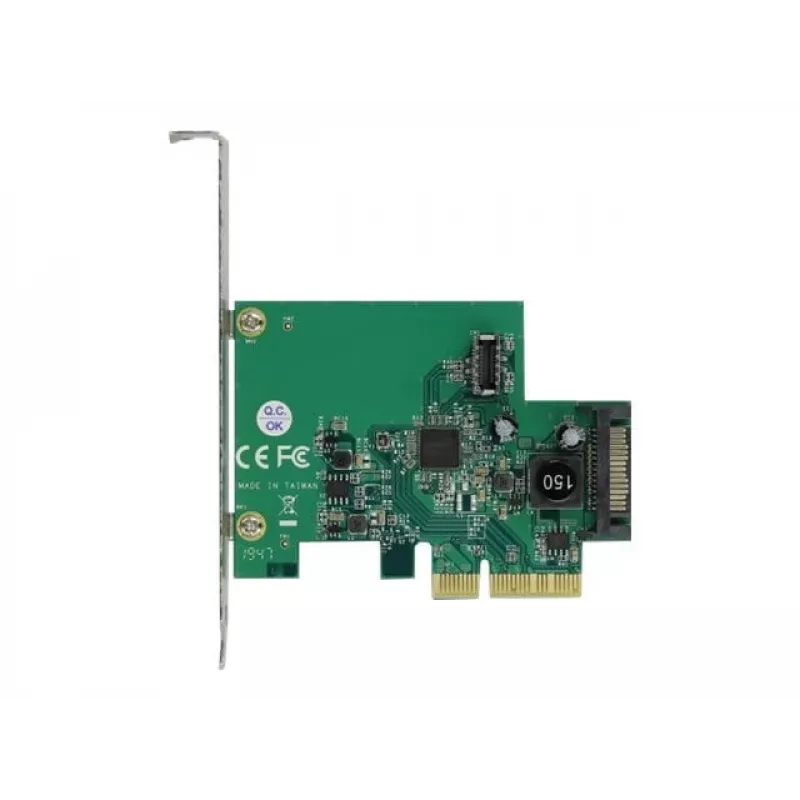

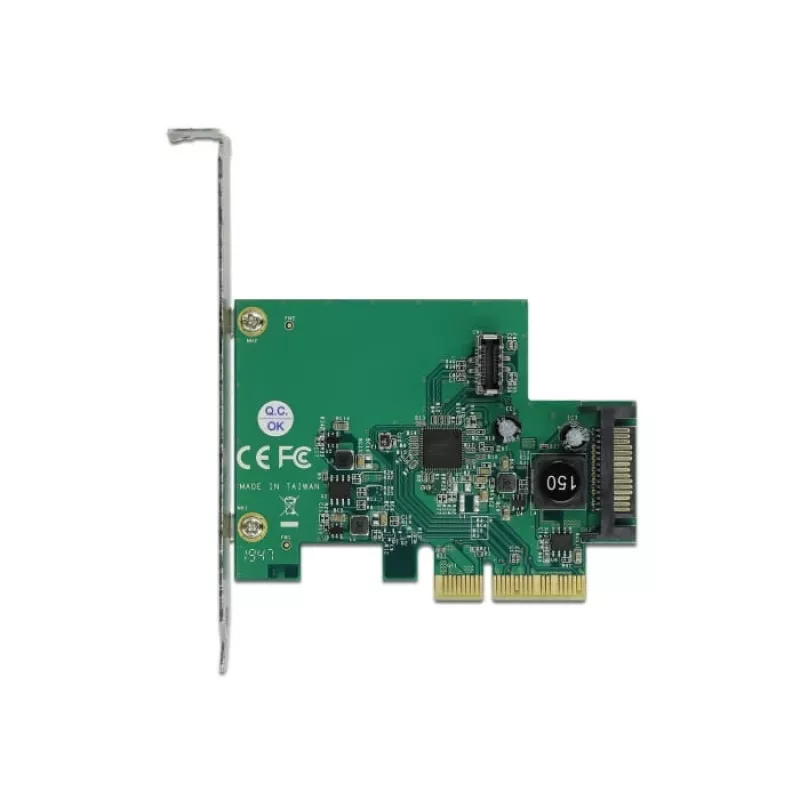

DeLOCK PCI Express x4 plokštė (modelis 89029) prideda vieną vidinę USB 3.2 Gen 2 Key A 20 kontaktų lizdą stacionariam kompiuteriui. Plokštė telpa į PCIe x4 lizdą ir palaiko PCIe 3.0, suteikdama USB 10 Gbps (USB 3.2 Gen 2 / USB 3.1 Gen 2) jungtį vidiniam laidų prijungimui, kad būtų galima naudoti USB Type‑C arba USB Type‑A išorinę sąsają, priklausomai nuo prijungto laido.

Privalumai

Ši išplėtimo plokštė suteikia vieną vidinį 20 kontaktų Key A USB 3.2 Gen 2 prievadą, kurio pralaidumas iki 10 Gbit/s, ir yra suderinama su PCIe 3.0 lizdais. Ji suteikia lanksčias prijungimo galimybes per tinkamus vidinius laidus, kad vidinis lizdas būtų konvertuojamas į išorinę USB‑C arba USB‑A jungtį. Plokštė skirta vidiniam montavimui ir išplečia sistemos jungiamumą neužimdama išorinių PCI laikiklių.

Tinka (užduotims / naudojimo atvejams)

• Pridėti didelės spartos vidinį USB 3.2 Gen 2 lizdą priekinio skydelio ar korpuso laidų vedimui
• Konvertuoti vidinį lizdą į išorinį USB‑C arba USB‑A prievadą naudojant tinkamą laidą
• Atnaujinti senesnes sistemas, kad būtų palaikomas 10 Gbps USB ryšys suderinamiems įrenginiams

Pagrindinės specifikacijos

• Prekės ženklas: DELOCK
• Modelis: 89029
• Pagrindinė sąsaja: PCIe (PCI Express x4, suderinama su PCIe 3.0)
• Vidinė jungtis: USB Type‑E Key A 20 kontaktų lizdas (vidinis lizdas)
• Išvestis: USB 3.2 Gen 2 (10 Gbit/s, taip pat vadinama USB 3.1 Gen 2)
• Vidinis įrenginys: Taip
• Suderinamumas: Windows 10, Windows 8.1, Windows 7 (gali reikėti tvarkyklių palaikymo)
• EAN: 4043619890293

Kaip naudoti

Įdiekite plokštę į laisvą PCIe x4 (ar didesnį) lizdą pagrindinėje plokštėje ir pritvirtinkite pagal korpuso instrukcijas. Prijunkite tinkamą vidinį laidą prie 20 kontaktų Key A lizdo plokštėje; laidas nustato, ar išorinė jungtis bus USB Type‑C ar USB Type‑A. Po įdiegimo paleiskite sistemą ir įdiekite reikiamas tvarkykles savo operacinei sistemai, jei jos neaptinkamos automatiškai. Patikrinkite ryšį ir išbandykite su USB 3.2 Gen 2 įrenginiu, kad patvirtintumėte 10 Gbit/s veikimą.

Rekomendacijos

Naudokite kokybiškus ekranuotus vidinius laidus ir įsitikinkite, kad pagrindinės plokštės lizdas palaiko PCIe 3.0, kad užtikrintumėte didžiausią pralaidumą. Norėdami pasiekti visą 10 Gbit/s našumą, prijunkite suderinamus USB 3.2 Gen 2 įrenginius ir patikrinkite, ar nėra tvarkyklių atnaujinimų iš DELOCK ar sistemos tiekėjo.
