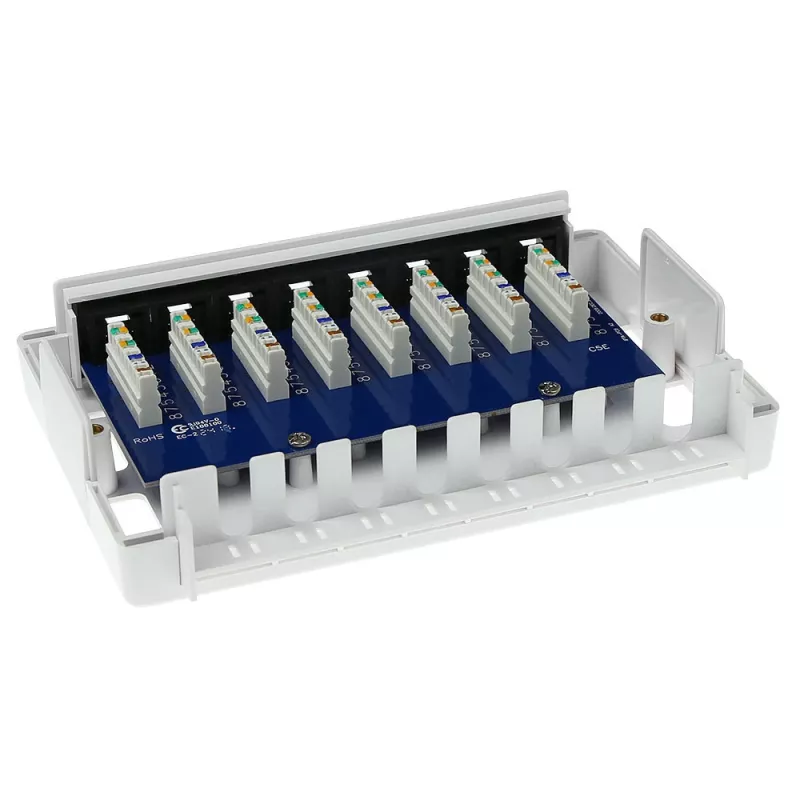

Paviršiuje montuojama dėžutė ACT FA5000 neekranuota 8 prievadų Cat5e — 171,4×38×118,8 mm

ACT FA5000 yra paviršiuje montuojama neekranuota tinklo dėžutė, skirta aštuonioms Cat5e RJ45 jungtims kompaktiškame korpuse, kurio matmenys 171,4 × 38 × 118,8 mm. Skirta mažoms tinklo instaliacijoms, pataisų skydeliams arba ant sienos montuojamiems sprendimams, dėžutė suteikia tvarkingą ir lengvai pasiekiamą vietą horizontaliajai kabelių sistemai prijungti ir sutvarkyti, kai nereikalinga ekranuota apsauga. Korpuse palaikomi IDC tipo sujungimai, suderinami su 110 ir Krone įrankiais, kad būtų galima paprastai įrengti ir prižiūrėti.

Privalumai

Paviršiuje montuojama dėžutė siūlo vietos taupymo sprendimą Ethernet jungtims paskirstyti be įleidžiamo montavimo poreikio. Neekranuota konstrukcija tinka standartiniam Cat5e našumui aplinkose, kuriose elektromagnetiniai trukdžiai yra riboti. Suderinamumas su 110 ir Krone IDC užspaudimo įrankiais pagreitina laidų montavimą ir sumažina specializuotos įrangos poreikį. Patvarus korpusas palaiko kabelių tvarką ir apsaugo jungtis nuo fizinio poveikio, tuo pačiu leisdamas lengvai patekti pakeitimams ar trikčių šalinimui.

Tinka

• Mažo biuro ar namų LAN jungtims
• Kelių Cat5e linijų sujungimui ribotoje erdvėje
• Ant sienos montuojamų tinklo lizdų instaliacijoms
• Laikiniems ar nuolatiniams balso ir duomenų ryšiams

Pagrindinės specifikacijos

• Prievadų skaičius: 8 Cat5e RJ45 jungtys
• Montavimo tipas: Paviršiuje montuojamas korpusas
• Ekranavimas: Neekranuota (UTP)
• Suderinamas sujungimas: IDC suderinamas su 110 ir Krone įrankiais

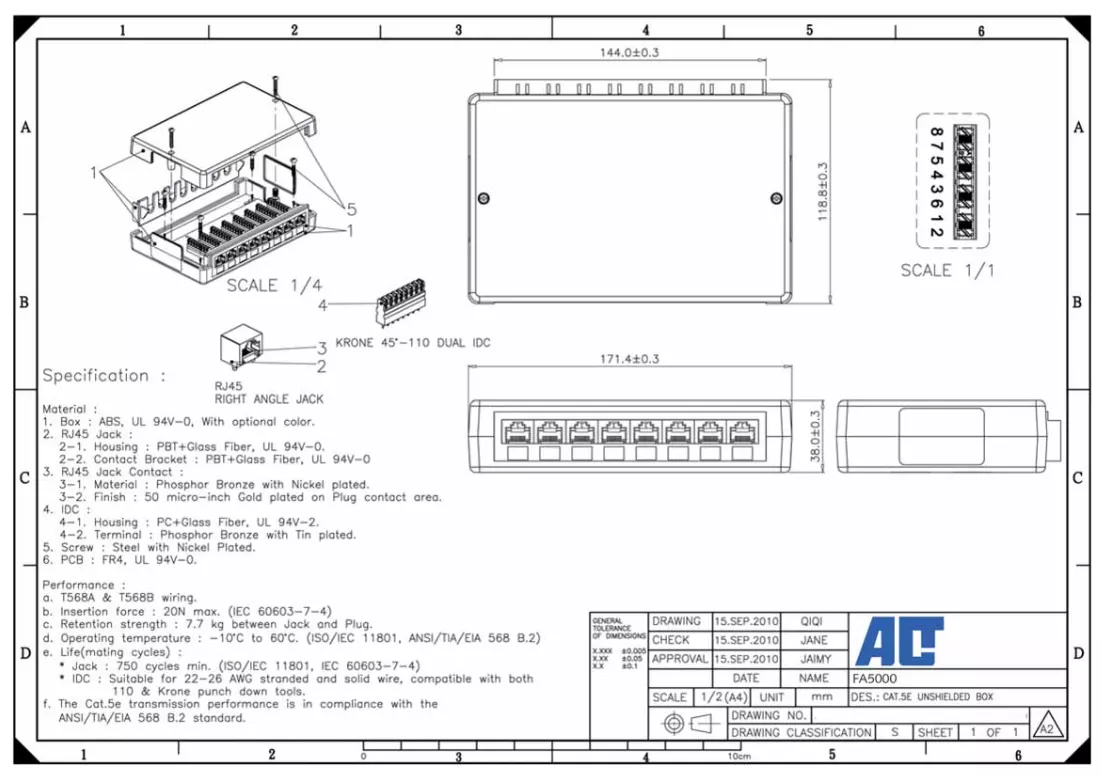

• Išoriniai matmenys: 171,4 × 38 × 118,8 mm
• Medžiaga: Tvirtas plastikinis korpusas kabelių apsaugai ir tvarkymui

Kaip naudoti

Pritvirtinkite korpusą ant lygaus paviršiaus, naudodami tinkamus varžtus arba inkarus pagrindui. Nuveskite Cat5e kabelius į dėžutę per įvadus, išlaikykite tinkamą lenkimo spindulį ir nuimkite išorinius apvalkalus, kad atidengtumėte laidų poras. Užspauskite kiekvieną laidą į IDC blokus pagal pasirinktą laidų standartą (T568A arba T568B), naudodami 110 ar Krone įrankį saugiems sujungimams atlikti. Uždarykite dėžutę ir užfiksuokite dangtį, kad apsaugotumėte sujungimus; jei reikia, pažymėkite prievadus, kad būtų lengviau identifikuoti ir prižiūrėti.

Rekomendacijos

Naudokite šią paviršiuje montuojamą dėžutę standartinėms Cat5e instaliacijoms mažų elektromagnetinių trukdžių aplinkose. Laikykitės Cat5e atstumo ribų ir nestatykite neekranuoto korpuso arti stiprių elektros šaltinių, galinčių sukelti trukdžius. Aplinkose, kuriose yra dideli elektromagnetiniai trukdžiai arba reikalingas įžeminimas, vietoj to apsvarstykite ekranuotų korpusų ir kabelių naudojimą.
