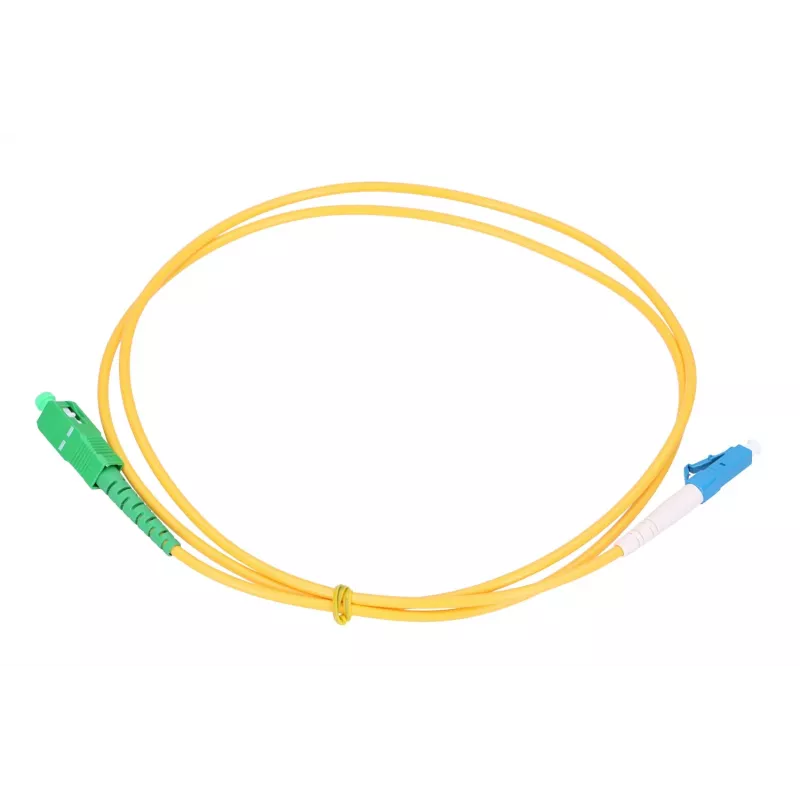

Patchcord Extralink SC/APC į LC/UPC vienmodis G.657.A1 3mm simpleksinis 1m

Extralink vienmodis komutacinis kabelis SC/APC į LC/UPC, 1 m, simpleksinis, 3 mm kabelis su G.657.A1 lenkimui nejautria skaidula užtikrina kompaktišką vienos skaidulos jungtį optinei įrangai ir FTTH jungtims. Kabelis sujungia patikimą 3 mm išorinį apvalkalą su mažų nuostolių vienmode skaidula ir mišriomis jungčių galūnėmis (SC/APC viename gale, LC/UPC kitame), kad būtų galima suderinti įrenginius, naudojančius skirtingas terminacijas be papildomų adapterių. G.657.A1 skaidulos specifikacija sumažina jautrumą ankštiems lenkimams, dažnai pasitaikantiems namų ir pastatų instaliacijose, išsaugodama optinį našumą ankštuose maršrutuose.

Privalumai

komutacinis kabelis užtikrina patikimą vienmodį perdavimą su mažais įterpimo nuostoliais ir stabiliomis grįžtamojo signalo slopinimo vertėmis dėl APC/UPC terminacijų ir gamykloje poliruotų galų paviršių. Jo simpleksinė konstrukcija ir 3 mm apvalkalas palengvina tvarkymą ir montavimą, o lenkimui nejautri G.657.A1 skaidula sumažina signalo pablogėjimą ankštuose lenkimuose ir trumpuose maršrutuose. Mišrių tipų jungtys pašalina būtinybę naudoti adapterius iškart jungiant SC ir LC prievadus, supaprastindamos pataisymą tarp OLT, ONU, komutatorių ir medijos keitiklių.

Tinkama naudoti

• FTTH abonentinių jungčių tarp optinių terminalų ir vidaus ONT įrenginių sujungimui
• Pataisymui tarp įrangos su SC/APC ir LC/UPC prievadais stovuose ir pataisymo skyduose
• Trumpoms vienmodėms jungtims duomenų centruose, telekomunikacijų spintose ir tinklo spintose

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė, lenkimui nejautri G.657.A1
• Jungtis A: SC/APC (kampinis fizinis kontaktas, žalias gaubtelis)
• Jungtis B: LC/UPC (ultra fizinis kontaktas, mėlynas gaubtelis)
• Kabelio skersmuo: 3 mm simpleksinis
• Ilgis: 1 metras
• Poliravimo tipai: APC SC gale, UPC LC gale

Kaip naudoti

Prieš montuodami patikrinkite jungčių galų paviršių švarą ir, jei reikia, nuvalykite tinkamais skaidulų valymo įrankiais, kad išvengtumėte užteršimo, sukeliančio padidėjusius nuostolius. Atsargiai įkiškite SC/APC ir LC/UPC jungtis į atitinkamus prievadus, kol jos spragtelės arba visiškai įsistatys; nenaudokite jėgos kišdami į nesuderinamus prievadus. Nutieskite 3 mm kabelį numatytu maršrutu vengdami aštrių lenkimų žemiau minimalaus lenkimo spindulio, rekomenduojamo G.657.A1 skaidulai. Tiesdami per pataisymo skydus ar lovelius, pritvirtinkite kabelį spaustukais ar raiščiais švelniais lenkimais, kad išvengtumėte mikrolenkių.

Rekomendacijos

Siekiant optimalaus veikimo, laikykite jungčių dulkių gaubtelius iki galutinio prijungimo, venkite ankštų apvyniojimų ar suspaudimų ir naudokite tinkamus skaidulų valiklius bei apžiūros mikroskopus, kad patikrintumėte galų paviršių kokybę. Laikykite pataisos laidą laisvai suvyniotą ir venkite didelių tempimo apkrovų montavimo metu.
