Patch Panel Trendnet TC-P08C6AS

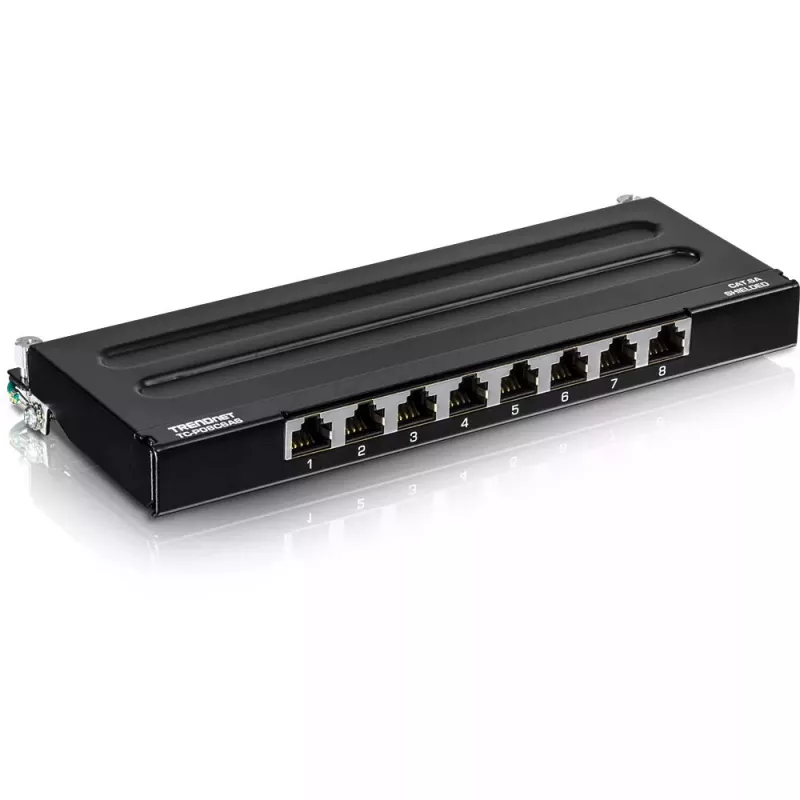

Trendnet TC-P08C6AS yra 8 prievadų Cat6A ekranuotas pataisų skydelis, skirtas montuoti ant sienos, sukurtas gigabitiniams ir 10G variniams eterneto tinklams. Kompaktiškas 0,5U metalinis korpusas palaiko tvarkingą kabelių valdymą ir patikimą montavimą stovuose, spintose ar ant sienų. Šis skydelis suderinamas su Cat5e, Cat6 ir Cat6A kabeliais ir naudoja 110 IDC tipo gnybtų blokus patikimoms jungtims.

Privalumai

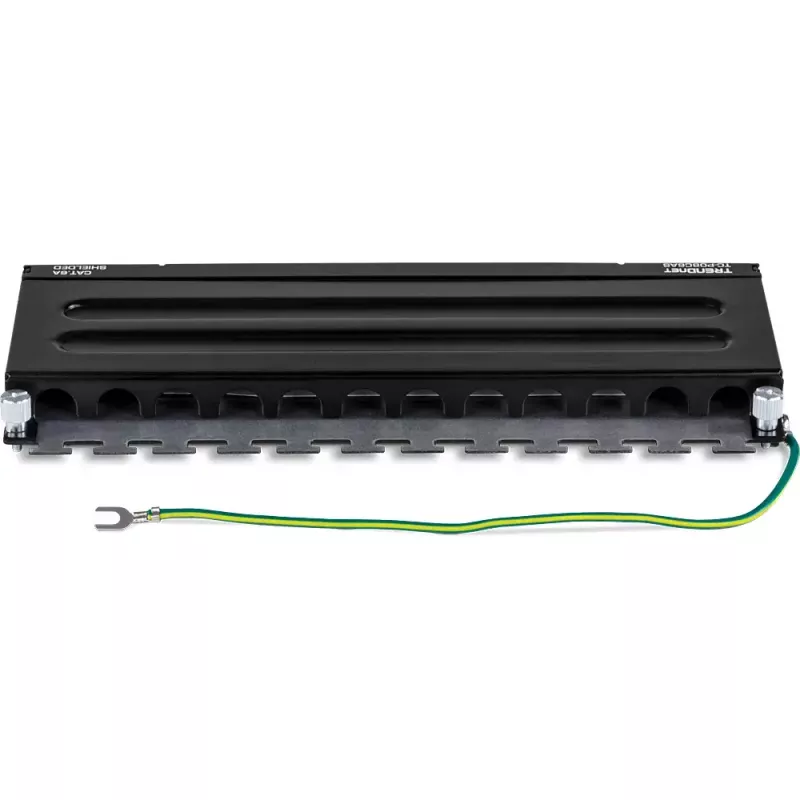

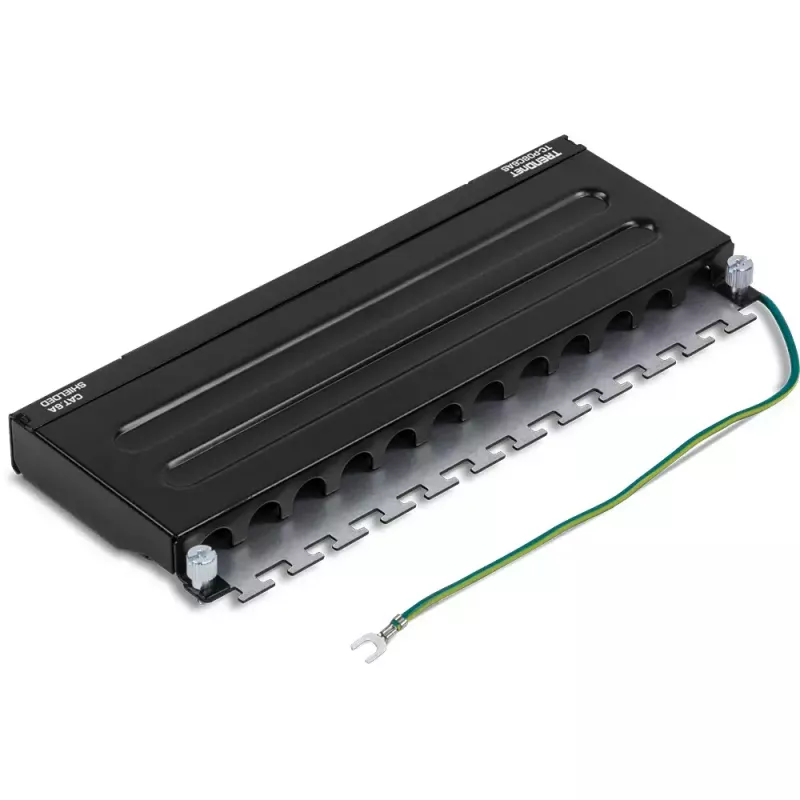

Pataisų skydelis palaiko 10G našumą Cat6A kabeliais ir turi ekranuotą konstrukciją, mažinančią elektromagnetinius trukdžius (EMI) ir perkalbą. Jame yra spalvomis koduoti žymėjimai T568A ir T568B laidų schemoms bei 90° kampo užbaigimas tvarkingam įrengimui. Metalinis korpusas tvirtinamas ant sienos ir turi integruotą kabelių valdymo dengiamąją plokštę, skirtą atskirti ir tvarkyti kabelius. Jis atitinka ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801 ir EN50173-1 standartus ir veikia temperatūroje nuo -25° iki 50° C (-13° iki 122° F).

Tinka

• Mažų biurų ir namų tinklo pataisymams
• Ant sienos montuojamiems tinklo taškams komerciniuose ar gyvenamuosiuose pastatuose
• 10G parengtiems variniams eterneto ryšiams naudojant Cat6A kabelius
• Struktūrizuotų kabelių sistemų įrengimui, kai reikalingi ekranuoti komponentai

Pagrindinės specifikacijos

• Modelis: TC-P08C6AS
• Prievadai: 8
• Kabelių suderinamumas: Cat5e, Cat6, Cat6A
• Ekranavimas: Ekranuotas metalinis korpusas
• Užbaigimas: 110 IDC tipo gnybtų blokai (naudokite 110 arba Krone įrankį)
• Laidų schemos: Spalvomis koduotos T568A ir T568B
• Standartai: ANSI/EIA/TIA 568-B.2-1, ISO/IEC 11801, EN50173-1
• Darbo temperatūra: -25° – 50° C (-13° – 122° F)
• Formos faktorius: Tvirtinamas ant sienos, 0,5U
• Spalva: Juoda
• Svoris: 0,474 kg

Kaip naudoti

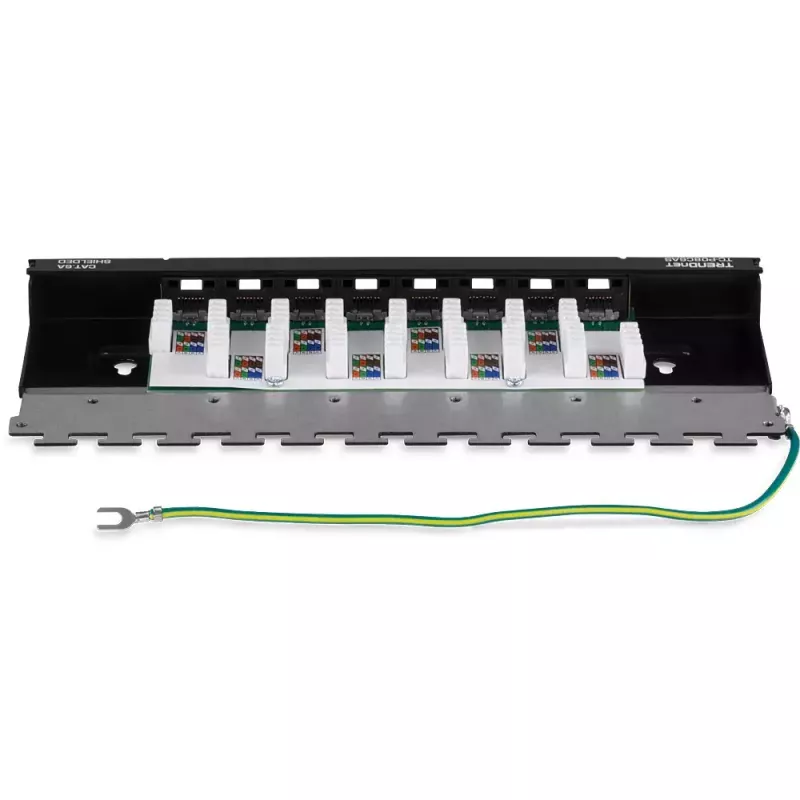

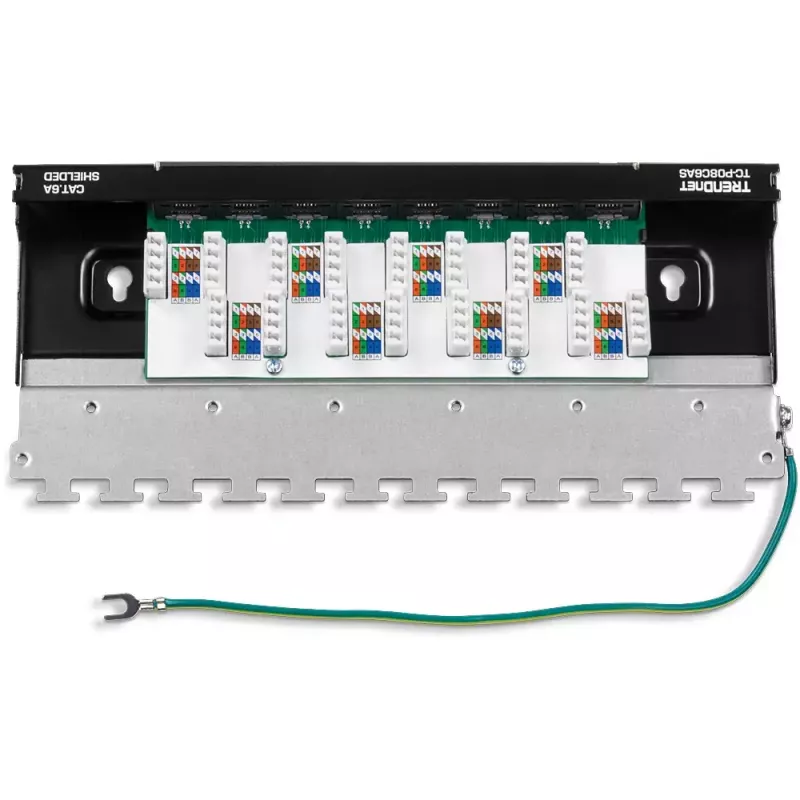

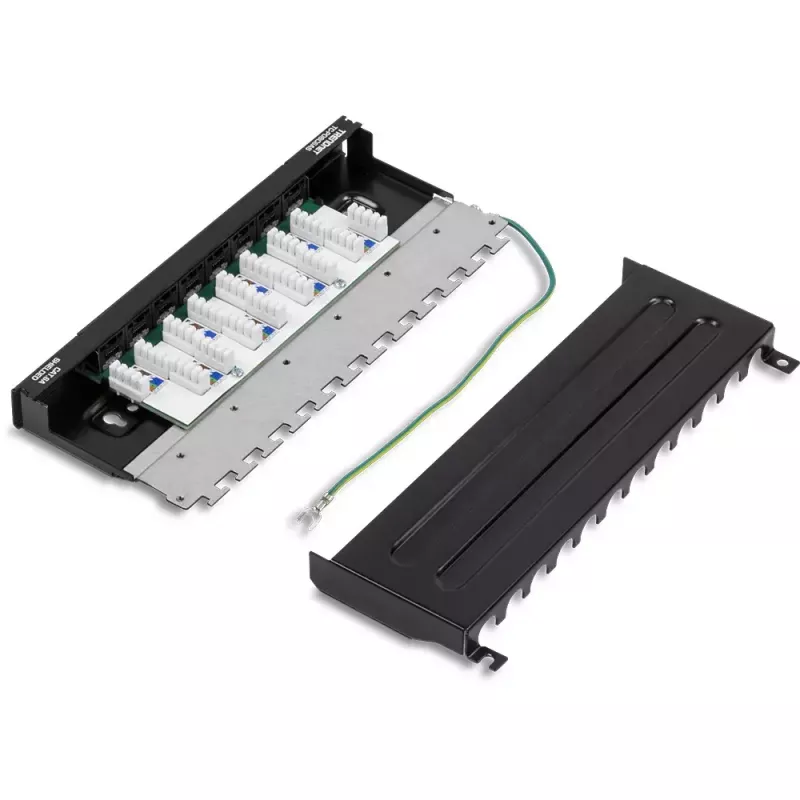

Sumontuokite Trendnet TC-P08C6AS ant sienos arba stovo viduje naudodami tinkamus varžtus ir inkarus. Prijunkite gaunamus ekranuotus Cat6A (arba Cat6/Cat5e) kabelius prie 110 IDC gnybtų blokų pagal spalvomis koduotą T568A arba T568B schemą. Naudokite 110 arba Krone prispaudimo įrankį (suderinamas TRENDnet TC-PDT, parduodamas atskirai), kad užfiksuotumėte laidus. Uždarykite integruotą kabelių valdymo dengiamąją plokštę, kad atskirtumėte ir nuvestumėte kabelius tvarkingam įrengimui. Prijunkite pataisų laidus nuo priekinių RJ45 prievadų prie tinklo komutatorių ar įrenginių.

Rekomendacijos

Norint optimalaus 10G našumo, derinkite šį ekranuotą pataisų skydelį su ekranuotais Cat6A kabeliais ir užtikrinkite tinkamą ekranuotos sistemos įžeminimą. Naudokite tinkamą prispaudimo įrankį ir nuosekliai laikykitės pasirinktos laidų schemos, kad išlaikytumėte signalo vientisumą.
