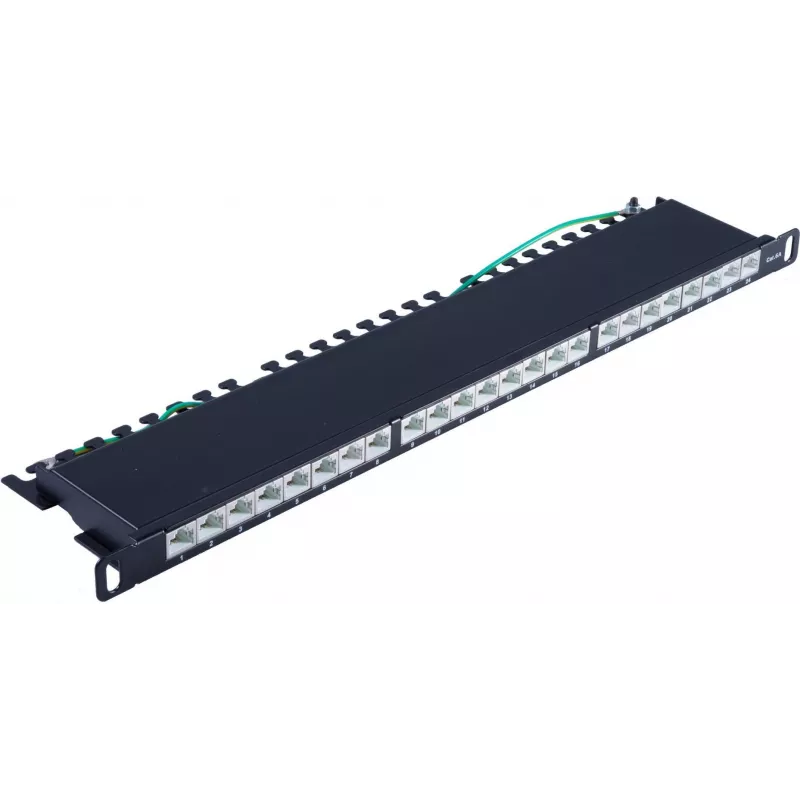

Patch Panel ShiverPeaks BS08-67052 0.5U

„ShiverPeaks BS08-67052 0.5U“ komutacinis skydelis yra kompaktiškas į stovą montuojamas modulis, skirtas struktūrizuotam tinklo kabelių išvedžiojimui. Jis priima Cat6a užbaigimus ir talpina nuo AWG22 iki AWG26 laidininkus, suteikdamas vietos taupymo parinktį tvarkytam kabelių paskirstymui stovuose ir korpusuose. Pagamintas iš SPCC plieno su juoda apdaila, skydelis skirtas patikimai mechaninei apsaugai ir nesudėtingai integracijai į standartines 19 colių stovų sistemas.

Privalumai

Šis 0.5U komutacinis skydelis pasižymi mažu pėdsaku, tuo pačiu palaikydamas aukštos spartos Cat6a jungtis, todėl tinka ten, kur stovo vietos yra mažai. SPCC konstrukcija užtikrina mechaninį patvarumą ir atsparumą kasdieniniam nusidėvėjimui serverių kambariuose ir duomenų spintose. Suderinamumas su AWG22–26 laidininkais leidžia naudoti įprastus kabelių tipus, o juoda apdaila suteikia diskretią išvaizdą, derančią prie standartinių stovų įrenginių.

Tinka

• Kompaktiškoms stovų instaliacijoms, kur reikalingas vietos efektyvumas
• Cat6a struktūrizuotoms kabelių sistemoms, skirtoms 10 Gigabit Ethernet ir didelės juostos pločio programoms
• Duomenų centrams, serverių kambariams, tinklo spintoms ir telekomunikacijų skydams
• Modernizavimo projektams, siekiantiems pagerinti kabelių organizavimą be didelės stovo rekonfigūracijos

Pagrindinės specifikacijos

• Formos faktorius: 0.5U į stovą montuojamas modulis, suderinamas su 19 colių stovais
• Kabelio kategorija: palaiko Cat6a užbaigimus
• Laido skerspjūvio suderinamumas: AWG22 iki AWG26
• Medžiaga: SPCC plienas korpuso tvirtumui ir ilgaamžiškumui
• Apdaila: juoda danga atsparumui korozijai ir vizualinei integracijai

Kaip naudoti

Įdiekite komutacinį skydelį į standartinį 19 colių stovą, užimantį pusę vieneto (0.5U) vertikalios vietos. Užbaikite Cat6a kabelių poras ant skydelio pagal T568A arba T568B laidų schemą, kaip reikalauja jūsų tinklo projektavimas. Pritvirtinkite kabelius tinkamomis įtempimo mažinimo ir maršruto parinkimo priemonėmis, kad išlaikytumėte signalo vientisumą ir sumažintumėte mechaninį įtempimą ant užbaigimų. Pažymėkite prievadus pagal poreikį aiškiam identifikavimui ir būsimai priežiūrai.

Rekomendacijos

Norint pasiekti optimalų veikimą, naudokite šį skydelį su sertifikuotais Cat6a kabeliais ir palaikykite tinkamas kabelių valdymo praktikas, įskaitant kontroliuojamus lenkimo spindulius ir įtempimo mažinimą. Užtikrinkite, kad užbaigimai būtų atliekami tinkamais įrankiais ir testeriais, patikrinant tęstinumą ir NEXT veikimą prieš įjungiant jungtis į gamybą.
