Patch Panel S/CONN 08-67050

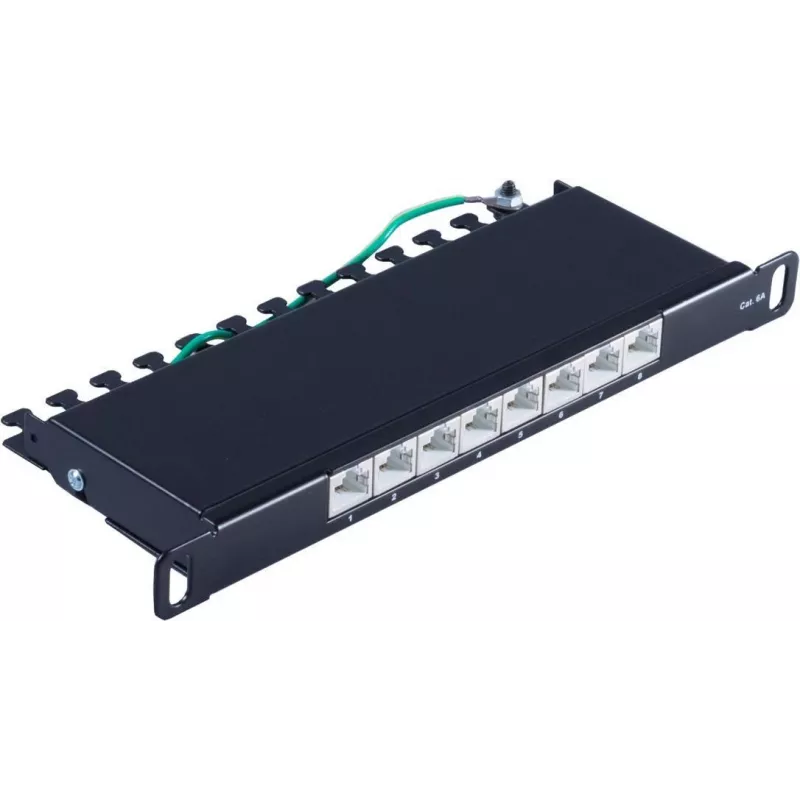

ShiverPeaks Patch Panel S/CONN 08-67050 yra 0,5U į stovą montuojamas skydas, skirtas Cat6a struktūruotoms kabelių sistemoms. Jis turi aštuonis RJ-45 prievadus kompaktiškame juodame korpuse, pagamintame iš SPCC plieno ir termoplastinio poliesterio (PBT). Šis skydas skirtas Ethernet jungtims sutvarkyti serverių stovuose, kabelių spintose ir telekomunikacijų spintose, išlaikant mažą profilį, taupant stovo vietą.

Privalumai

Patch skydas sujungia pusės stovo aukščio pėdsaką su patikimomis medžiagomis, užtikrinančiomis mechaninę atramą Cat6a jungtims. SPCC konstrukcija užtikrina matmenų stabilumą ir montavimo tvirtumą, o PBT komponentai užtikrina izoliaciją ir jungčių ilgaamžiškumą. Juoda apdaila suteikia vienodą profesionalią išvaizdą ir padeda integruoti įrenginį su standartine stovo įranga. Jo RJ-45 jungtys yra suderinamos su standartiniais Cat6a patch kabeliais ir palengvina kabelių valdymą bei perkonfigūravimą.

Tinkama

• Tinklo jungčių organizavimui duomenų centruose ir serverių patalpose
• Struktūruotoms kabelių sistemoms biuruose ir telekomunikacijų spintose
• Cat6a LAN infrastruktūros atnaujinimui ar plėtrai
• Aplinkoms, kur ribota stovo vieta ir reikalingas 0,5U sprendimas

Pagrindinės specifikacijos

• Formos faktorius: 0,5U į stovą montuojamas skydas
• Prievado tipas: RJ-45, 8 prievadai
• Kabelių standartas: Cat6a suderinamumas
• Korpuso medžiaga: SPCC (šaltai valcuotas plienas)
• Izoliacinė medžiaga: Termoplastinis poliesteris (PBT)
• Apdaila: Juoda
• Montavimas: Suderinamas su standartiniu 19 colių stovu

Kaip naudoti

Sumontuokite skydą į standartinį 19 colių stovą, naudodami tinkamus varžtus ir narvelių veržles 0,5U pozicijai. Prijunkite Cat6a horizontalius kabelius prie RJ-45 jungčių galinės dalies pagal pasirinktą kabelių užspaudimo arba IDC metodą, suderinamą su jungčių konstrukcija. Pažymėkite kiekvieną prievadą pagal poreikį tinklo identifikavimui, tada prijunkite patch kabelius prie priekinių RJ-45 prievadų, kad sujungtumėte įrenginius ar komutatorius. Užtikrinkite, kad būtų laikomasi kabelių lenkimo spindulių ir įtempimo mažinimo, kad būtų išlaikytas perdavimo našumas.

Rekomendacijos

Norint optimalaus veikimo, naudokite Cat6a klasės patch kabelius ir palaikykite tinkamą kabelių valdymą su kabelių raiščiais arba horizontaliais organizatoriais. Venkite perkrauti skydą pernelyg dideliu atskirų prievadų apkrovimu ir laikykitės pramoninių kabelių standartų dėl įžeminimo ir atskyrimo nuo maitinimo šaltinių, kad sumažintumėte trikdžius.
