Patch panel METZ CONNECT 130924-E 1.5U

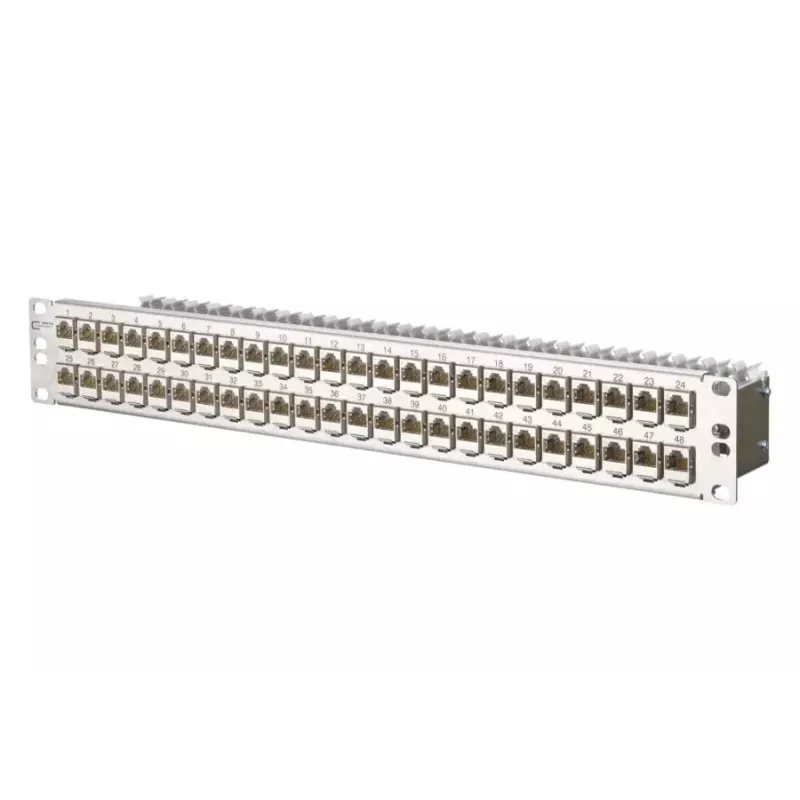

METZ CONNECT 130924-E 1.5U pataisų skydelis yra 19 colių nerūdijančio plieno modulių rėmas su 48 atskirais E‑DAT moduliais, skirtais struktūriniam kabeliavimui didelės spartos tinkluose. Jis yra komponentiniu lygiu išbandytas ir sertifikuotas pagal atitinkamus pramonės standartus Cat.6A našumui ir palaiko jungčių testavimą iki 500 MHz. Skydelis skirtas įrenginiams, reikalaujantiems 10 GBit Ethernet, nuotolinio maitinimo (PoE, PoE+ ir UPoE) ir HDBaseT suderinamumo.

Privalumai

Visiškai ekranuota nerūdijančio plieno konstrukcija užtikrina mechaninį patikimumą ir elektromagnetinę apsaugą. Komponentai yra GHMT sertifikuoti ir atitinka ISO/IEC 11801 bei susijusių standartų EA klasės reikalavimus. Integruota kabelių atrama, pasirenkamas įtempimo sumažinimas ir pridedamas 30 cm įžeminimo kabelis supaprastina montavimą ir įžeminimą. Skydelis priima vientisus ir daugiasluoksnius varinius laidus bei naudoja 8‑kartų izoliacijos poslinkio jungtis (IDC) patikimoms terminuotėms.

Tinka

• 10 GBit Ethernet tinklams (IEEE 802.3an)
• „Power over Ethernet“ diegimams (PoE, PoE+, UPoE)
• HDBaseT AV paskirstymui
• Struktūrinio kabeliavimo magistralėms ir duomenų centrų stelažų instaliacijoms

Pagrindinės specifikacijos

• Gamintojas: BTR (METZ CONNECT modelis 130924-E)
• Formatas: 19" 1.5RU nerūdijančio plieno modulių rėmas su 48 E‑DAT moduliais
• Kategorija: Cat.6A, EA klasė
• Testuotas jungties dažnis: iki 500 MHz
• Palaikoma duomenų perdavimo sparta: iki 10 GBit/s
• Palaikomi laidininkai: vientisi AWG 26/1 – 22/1 ir daugiasluoksniai AWG 26/7 – 22/7
• Terminuotė: BTR 8‑kartų IDC (izoliacijos poslinkio jungtis)
• Laidų priskyrimas: T568A arba T568B
• Įžeminimas: M6 x 10 įžeminimo varžtas su veržle ir fiksuojančiąja poveržle; pridedamas 30 cm įžeminimo kabelis

Kaip naudoti

Sumontuokite pataisų skydelį 19 colių stelaže, naudodami 1.5U vietą. Nuveskite ateinančius horizontalaus kabeliavimo kabelius prie integruotos kabelių atramos ir, jei reikia, pritvirtinkite pasirenkamą įtempimo mažinimo priemonę. Terminuokite kiekvieną duomenų porą BTR 8‑kartų IDC pagal pasirinktą laidų standartą (T568A arba T568B). Užtikrinkite, kad skydelio ekranas būtų prijungtas prie stelažo įžeminimo sistemos, naudojant pateiktą M6 įžeminimo varžtą ir pridedamą 30 cm įžeminimo kabelį. Po terminuotės, jei reikia, paženklinkite prievadus ir patikrinkite jungtis Cat.6A gebėjimų testeriu iki 500 MHz.

Rekomendacijos

Po instaliacijos naudokite tinkamą testavimo įrangą Cat.6A našumui sertifikuoti ir palaikykite tinkamą įžeminimą bei ekrano vientisumą optimaliam EMC ir PoE veikimui. Laikykitės kabeliavimo gerosios praktikos, pvz., ribokite atvijimą terminuotės taškuose ir atskirkite kabelių ryšulius nuo stiprių elektromagnetinių šaltinių.
