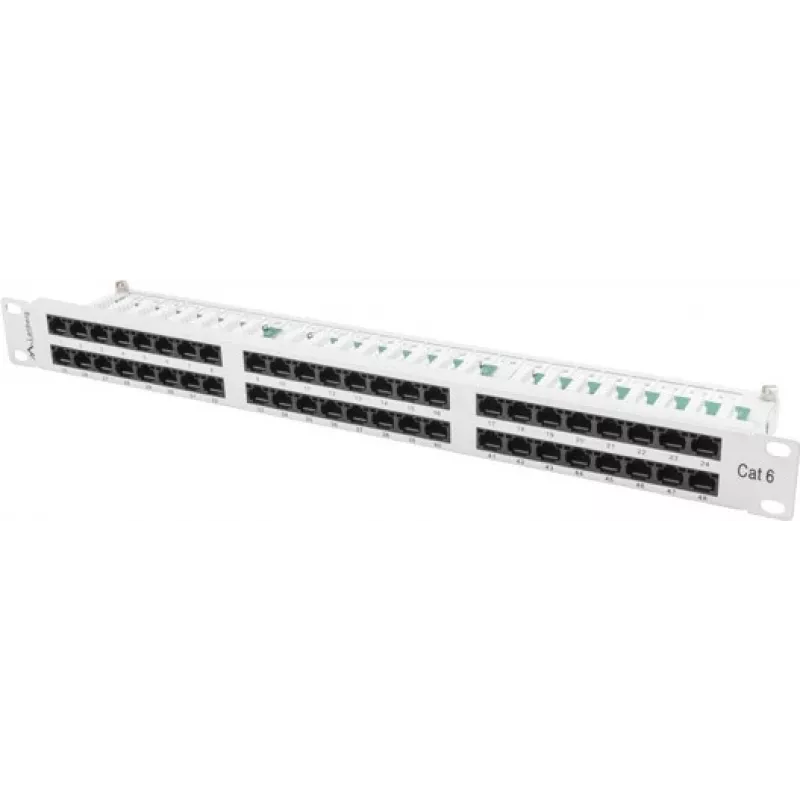

Patch Panel Lanberg PPU6-1048-S 1U

Lanberg PPU6-1048-S 1U susiejimo skydelis yra pasyvus struktūrinio kabeliavimo komponentas, skirtas naudoti pagrindiniuose ir antriniuose didelės spartos telekomunikacijų sistemų skirstymo taškuose. Sukurtas montuoti į standartines 19" spintas, jis užtikrina vytos poros kabelių užbaigimą ir tvarkingą organizavimą bei turi 48 neekranuotus RJ-45 6 kategorijos prievadus. Skydelis pagamintas iš patvarios metalo medžiagos su pilka apdaila, jame yra sutvirtinta lentyna su rankenomis ir pritvirtinta kabelių valdymo panelė, siekiant pagerinti montavimo stabilumą ir kabelių vedimą.

Privalumai

IDC/LSA jungčių naudojimas leidžia greitai ir patikimai užbaigti vytos poros kabelius be papildomo litavimo. Suderinamumas su 6 kategorijos RJ-45 prievadais palaiko Gigabit Ethernet ir šiuolaikinius tinklo reikalavimus. Kabelių valdymo panelė ir sutvirtinta lentyna su rankenomis supaprastina kabelių organizavimą ir suteikia mechaninį stabilumą 1U erdvėje. Jo 19" spintos suderinamumas ir kompaktiški matmenys daro jį tinkamu tankiems įrenginiams.

Tinka

• Susiejimo skydeliams ir horizontaliam kabeliavimui serverių patalpose ir tinklo spintose
• 6 kategorijos UTP kabelių užbaigimui pagrindiniuose arba tarpiniuose skirstymo rėmuose
• Telekomunikacijų spintoms, kurioms reikia kompaktiškų 1U komponentų

Pagrindinės specifikacijos

• Gamintojas: LANBERG
• Modelis: PPU6-1048-S
• Formos faktorius: 1U, 19" montavimas į spintą
• Prievadai: 48 × RJ-45, neekranuoti, 6 kategorija
• Jungties tipas: IDC/LSA
• Medžiaga: Metalas
• Spalva: Pilka
• Matmenys (P×A×G): 445 mm × 44,5 mm × 102 mm
• Svoris: 1,35 kg

Kaip naudoti

Sumontuokite susiejimo skydelį į standartinę 19" spintą, užimančią vieną vienetą (1U) aukščio, ir pritvirtinkite jį tinkamais spintos varžtais. Užbaikite kiekvieną vytos poros 6 kategorijos kabelį ant IDC/LSA jungčių, laikydamiesi T568A arba T568B laidų schemos, kaip reikalaujama jūsų įrenginyje. Vedžiokite kabelius per pritvirtintą kabelių valdymo panelę ir naudokite rankenas ant sutvirtintos lentynos, kad išdėstytumėte ir paremtumėte kabelių ryšulius, išlaikydami susiejimo laidus ir horizontalų kabeliavimą organizuotus ir be įtempimų.

Rekomendacijos

Siekiant geriausio veikimo, naudokite 6 kategorijos UTP kabelius ir išlaikykite tinkamą lenkimo spindulį bei atstumą nuo maitinimo linijų. Po užbaigimo patikrinkite laidų vientisumą ir porų tvarką, o prievadus pažymėkite, kad būtų lengviau prižiūrėti. Įsitikinkite, kad spintos montavimo įranga yra tinkamai priveržta, kad būtų išlaikytas mechaninis stabilumas.
