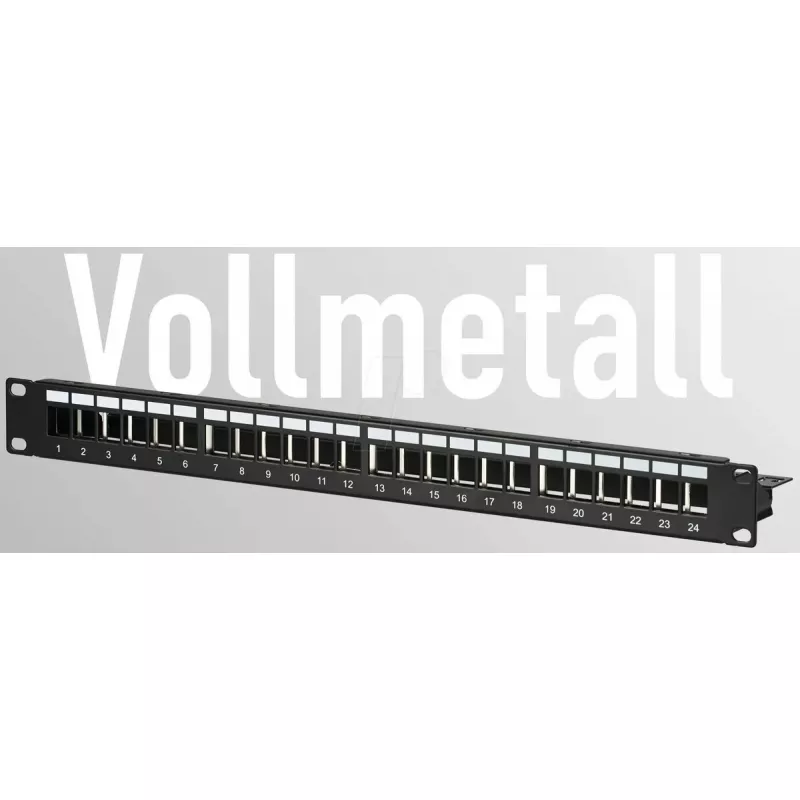

Patch panel EFB Elektronik EC020100002 19 colių 1U 24 prievadų

EFB Elektronik EC020100002 19" 1U 24 prievadų komutacinė panelė yra standartinis ant stovo montuojamas komponentas struktūrizuotoms kabelių sistemoms. Ji telpa į 19 colių įrangos stovą ir suteikia 24 RJ45 prievadus viename 1U aukštyje, leidžiant tvarkingai konsoliduoti horizontalųjį kabeliavimą ir užtikrinant patogų prievadų pasiekiamumą. Panelė skirta montuoti serverių patalpose, duomenų centruose ir tinklo spintose, kur reikalingas apibrėžtas prievadų grupavimas ir aiškus žymėjimas.

Privalumai

Ši 24 prievadų 1U komutacinė panelė pasižymi kompaktišku dizainu ir dideliu prievadų tankiu, leidžiančiu efektyviai išnaudoti stovo erdvę. Jos standartizuotas 19 colių formos faktorius užtikrina suderinamumą su įprastais stovais ir korpusais, o RJ45 prievadai palaiko paprastą „prijunk ir naudok“ ryšį Ethernet jungtims. Panelė sukurta tvarkingam kabelių vedimui ir žymėjimui, supaprastinant priežiūrą ir sumažinant trikčių šalinimo laiką.

Tinka

• Ant stovo montuojamoms tinklo instaliacijoms serverių patalpose ir duomenų centruose
• Struktūrizuoto kabeliavimo projektams biuruose ir komerciniuose pastatuose
• Horizontaliojo kabeliavimo iš kelių darbo zonų konsolidavimui
• Aplinkoms, kuriose reikalingas aiškus prievadų žymėjimas ir organizuotas komutavimas

Pagrindinės specifikacijos

• Formos faktorius: 19 colių, 1U aukštis
• Prievadų skaičius: 24 RJ45 prievadai
• Prievado tipas: Keystone RJ45 (Ethernet komutavimas)
• Montavimas: priekyje montuojama prie standartinio 19" stovo
• Medžiaga ir apdaila: metalinis korpusas su apsaugine danga ilgaamžiškumui
• Žymėjimas: priekinės panelės žymėjimo sritis prievadų identifikavimui

Kaip naudoti

Sumontuokite komutacinę panelę į standartinį 19" stovą, užimant vieną stovo aukščio vienetą (1U). Užbaikite horizontalius kabelius galinėje panelės pusėje pagal pasirinktą laidų schemą (pvz., T568A ar T568B) ir pritvirtinkite jungtis laikantis standartinių kabeliavimo praktikų. Naudokite RJ45 prievadus priekyje komutaciniams laidams į tinklo įrangą. Užtikrinkite, kad prievadai būtų aiškiai pažymėti, o komutaciniai laidai būtų nutiesti vengiant aštrių lenkimų ir trukdžių.

Rekomendacijos

Siekiant patikimo tinklo veikimo, užbaigdami laikykitės pramoninių kabeliavimo standartų, naudokite tinkamai įvertintus komutacinius laidus ir palaikykite tinkamą kabelių tvarkymą. Po įdiegimo patikrinkite laidų vientisumą ir palikite panelę pasiekiamą būsimiems pakeitimams.
