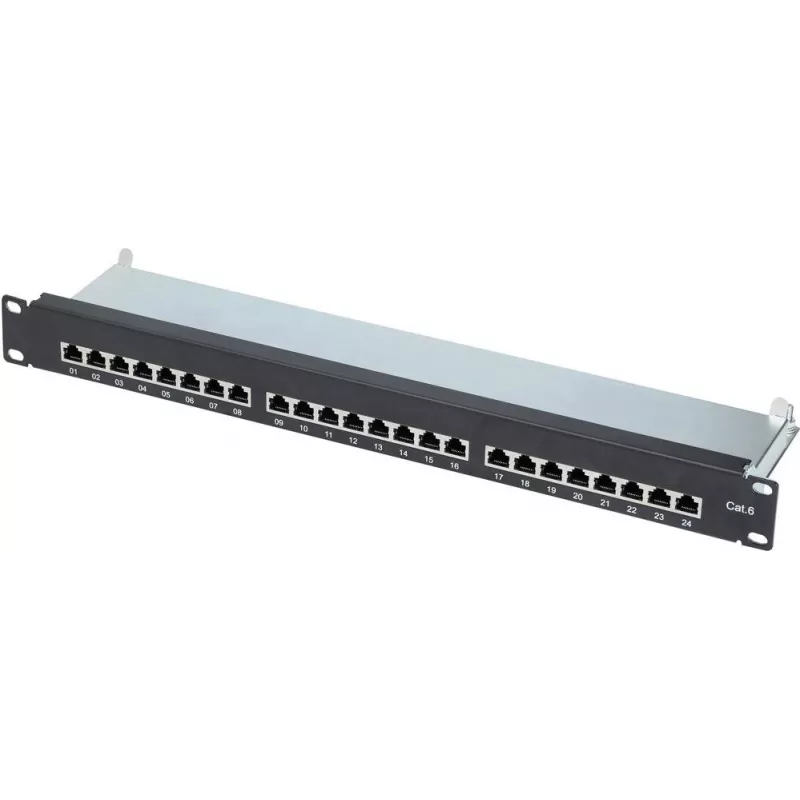

Pataisų skydelis Renkforce 24 prievadų CAT6, 1U (1 HE) struktūriniam kabeliavimui

„Renkforce“ 24 prievadų CAT6 pataisų skydelis, 1U (1 HE) stovo aukščio, skirtas CAT6 eterneto kabelių užbaigimui ir tvarkymui struktūrinio kabeliavimo įrenginiuose. Skydelis turi 24 RJ45 prievadus standartiniame 19 colių stovo formate, užtikrinant centralizuotus ryšio taškus pataisoms, testavimui ir tinklo jungčių pertvarkymui. Jis skirtas naudoti serverių patalpose, telekomunikacijų spintose ir biurų tinklo stovuose, kur reikalingas tvarkingas kabelių vedimas ir patikimi užbaigimai.

Privalumai

Skydelis palaiko CAT6 kabeliavimo našumą ir užtikrina nuoseklų prievadų ženklinimą bei išlygiavimą, kad supaprastintų įrengimą ir priežiūrą. Jo 1U dydis taupo stovo vietą, tuo pačiu suteikiant pilną 24 RJ45 prievadų rinkinį horizontaliam kabeliavimui. Metalinis korpusas prisideda prie mechaninio stabilumo ir saugaus montavimo standartiniuose stovuose. Spalvomis koduoti užbaigimo taškai ir aiškus prievadų atpažinimas sumažina laidų klaidas užspaudžiant ir vėlesnio perkonfigūravimo metu.

Tinka

• Serverių patalpoms ir duomenų centrams, kuriems reikia organizuoto horizontalaus kabeliavimo užbaigimo
• Biurų tinklo stovams ir ryšių spintoms
• Mažų ir vidutinių įmonių struktūrinio kabeliavimo įrenginiams
• Tinklo pataisų, testavimo ir lanksčios perkonfigūravimo užduotims

Pagrindinės specifikacijos

• Prievadų skaičius: 24 RJ45 prievadai
• Kabeliavimo standartas: CAT6 našumo lygis
• Stovo aukštis: 1U (1 HE), suderinamas su 19 colių stovais
• Montavimas: priekinis montavimas standartiniams stovo vienetams
• Korpuso medžiaga: metalinė konstrukcija ilgaamžiškumui
• Užbaigimo tipas: IDC / užspaudimo tipo užbaigimai su spalviniu kodavimu
• Prievadų ženklinimas: nuoseklus prievadų atpažinimas lengvam valdymui

Kaip naudoti

Sumontuokite pataisų skydelį 19 colių stove norimoje 1U vietoje ir pritvirtinkite jį tinkama stovo įranga. Nuveskite CAT6 horizontalius kabelius į skydelio galą ir užbaikite kiekvieną laidininkų porą naudodami nurodytus užspaudimo taškus pagal spalvinį kodavimą ir pasirinktą laidų standartą (T568A arba T568B). Po užbaigimo naudokite trumpus pataisų laidus, kad prijungtumėte priekinius RJ45 prievadus prie tinklo komutatorių, maršrutizatorių ar kitos aktyvios įrangos. Patikrinkite kiekvieną ryšį kabelių testeriu, kad patvirtintumėte tęstinumą, porų vientisumą ir našumo parametrus.

Rekomendacijos

Siekiant patikimo tinklo veikimo, išlaikykite tinkamus kabelių lenkimo spindulius, neviršykite rekomenduojamų kabelių ilgių ir aiškiai pažymėkite abu kiekvieno kabelio galus. Naudokite ekranuotus kabelius ir įžeminimo praktikas tik jei bendras įrenginys ir įranga reikalauja ekranavimo. Po įrengimo atlikite sertifikavimo testavimą, kad užtikrintumėte, jog jungtys atitinka CAT6 specifikacijas.
