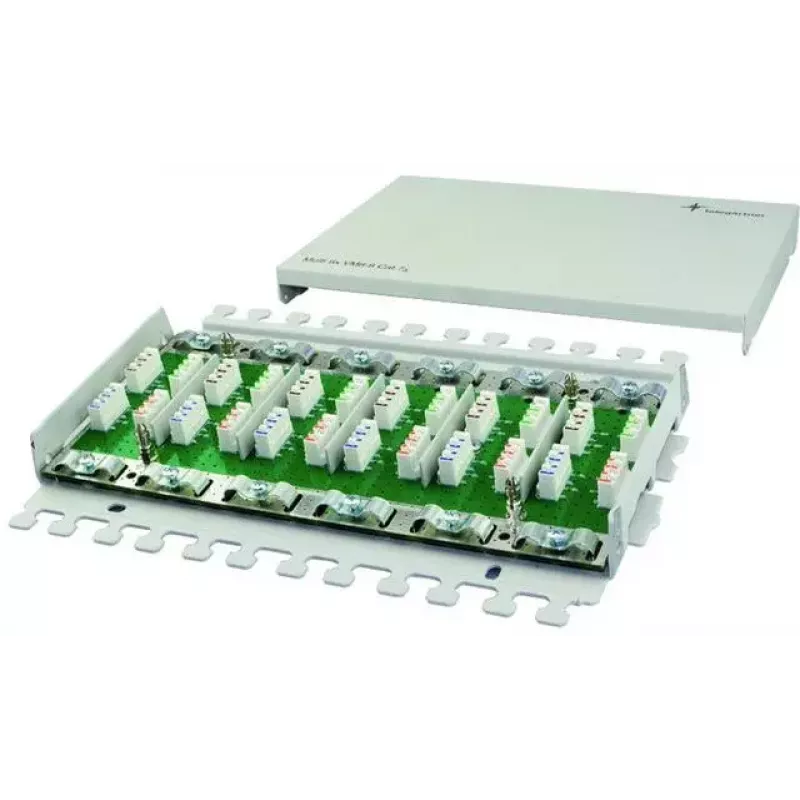

Pataisos skydo priedas Telegärtner J00060A0071

Telegärtner VM 8-8 modulis (priedo modelis J00060A0071) yra skirtas prijungti ir prailginti ekranuotus ir neekranuotus vytos poros instaliacinius kabelius (Cat.5e/Cat.6/Cat.6A/Cat.7/Cat.7A) perėjimo ar konsolidavimo taškuose, kabelių prailginimui, pažeistų kabelių remontui ir kabelių perjungimui. Cat.7A programoms priedas yra suderinamas su standartiniais instaliaciniais ir komutaciniai kabeliais ir yra skirtas sumažinti perjungimą, leidžiant nuolatinį kelių kabelių segmentų sujungimą be reikšmingo perdavimo charakteristikų praradimo.

Privalumai

Modulis naudoja LSA Plus gnybtus ant bendros spausdintinės plokštės ir palaiko EIA/TIA 568A ir 568B spalvų kodavimą, leidžiantį prijungti 4 porų ekranuotus arba neekranuotus kabelius nuo AWG 27–22. Poros gali būti nukreiptos į gnybtą be išvyniojimo, o prisukami gnybtai ant spausdintinės plokštės užtikrina saugų ekrano kontaktą. Konstrukcija leidžia keisti kabelių įvedimo kryptis, nereikalauja įrankių montuojant nerūdijančio plieno ekranavimo dangtelį ant stovo ir sieninio tvirtinimo versijų, ir siūlo įžeminimo jungtį tiesiai ant spausdintinės plokštės (M4 varžtas). EMC suderinamumas užtikrinamas pagal DIN EN 61000-6-1 ir 61000-6-2.

Tinka

• Perėjimo / konsolidavimo taškai struktūrinėje kabelinėje sistemoje
• Kabelių prailginimas ir perjungimas
• Pažeistų vytos poros instaliacinių kabelių taisymas
• Profesionalios Cat.7A tinklo instaliacijos, reikalaujančios ekranuotų jungčių

Pagrindinės specifikacijos

• Modelis: Telegärtner J00060A0071 (VM 8-8 modulis)
• Suderinamos kabelių kategorijos: Cat.5e / Cat.6 / Cat.6A / Cat.7 / Cat.7A
• Užbaigimas: LSA Plus ant spausdintinės plokštės, spalvų kodavimas EIA/TIA 568A ir 568B
• Laidų diapazonas: AWG 27–22 (4 porų ekranuoti / neekranuoti)
• Maksimalus nuolatinių jungčių skaičius: iki 12 įeinančių ir 12 išeinančių 8 laidų kabelių (priklausomai nuo modulio tipo)
• Ekrano kontaktas: prisukami gnybtai ant spausdintinės plokštės; įžeminimo galimybė M4 varžtu
• EMC: DIN EN 61000-6-1 ir 61000-6-2
• Korpusas: sieninis korpusas iš milteliniu būdu dažyto lakštinio plieno RAL7035 šviesiai pilkos spalvos (kitos versijos: paviršiniam montavimui, 19" stovui)

Kaip naudoti

Sumontuokite VM 8-8 modulį pasirinktame korpuse (paviršinis, sieninis arba 19" stovas) ir nukreipkite įeinančius bei išeinančius kabelius pagal pasirinktą versiją: paviršinio montavimo AP leidžia kabelius ta pačia kryptimi, o paviršinio montavimo, 19" ir pagrindinės versijos turi kabelius, pasislinkusius 180° kampu. Nuimkite išorinį apvalkalą, kiek reikia, kiekvieną porą tiesiogiai priveskite prie LSA Plus gnybto, per daug neišvyniodami, ir užbaikite naudodami LSA įrankį. Ekranuotiems kabeliams pritvirtinkite ekraną prie prisukamų spausdintinės plokštės gnybtų ir, jei reikia, priveržkite M4 įžeminimo varžtą, kad sukurtumėte apsauginį įžeminimą. Įtempimo sumažinimui, kur taikoma, naudokite komerciškai prieinamus kabelių raiščius.

Rekomendacijos

Naudokite modulį su suderinamais Cat.7A ekranuotais instaliaciniais ir komutaciniai kabeliais, laikykitės EIA/TIA 568 laidų schemų, o po instaliacijos patikrinkite tęstinumą ir ekranavimą tinkamais testeriais, kad išlaikytumėte nurodytas perdavimo charakteristikas.
