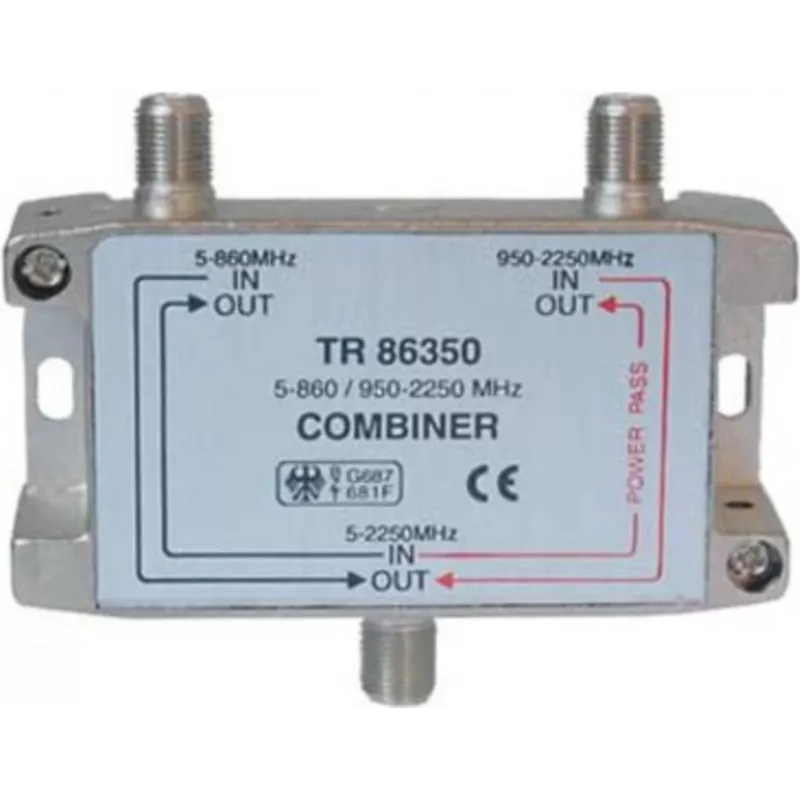

Palydovinės TV skirstytuvas ShiverPeaks maksimalus ryšys 5–860 MHz / 950–2250 MHz su DC pralaida

„ShiverPeaks“ palydovinės TV skirstytuvas užtikrina antžeminių ir palydovinių signalų paskirstymą viename kompaktiškame įrenginyje. Jis palaiko antžeminius dažnius nuo 5–860 MHz ir palydovinius diapazonus nuo 950–2250 MHz, tuo pačiu leisdamas DC pralaidą, kad maitintų palydovinį LNB arba linijinį stiprintuvą. Sukurtas namų ar mažoms komercinėms koaksialinėms instaliacijoms, skirstytuvas leidžia patikimai paskirstyti gaunamus antenos ar palydovinės lėkštės signalus keliems imtuvams, nereikalaujant atskirų įrenginių antžeminiam ir palydoviniam paskirstymui.

Privalumai

Šis „ShiverPeaks“ SAT‑TV skirstytuvas apima tiek VHF/UHF antžeminius diapazonus, tiek visą palydovinės tarpinės dažnių juostą, pašalindamas atskirų antžeminių ir palydovinių skirstytuvų poreikį. DC pralaidos funkcija leidžia imtuvui ar daugiajungikliui tiekti maitinimą LNB arba aktyviam įrenginiui toliau grandinėje, supaprastinant instaliaciją ir sumažinant kabelių kiekį. Jo kompaktiška konstrukcija ir paprasta F tipo jungčių sąsaja tinka sieninėms plokštėms, paskirstymo dėžutėms ar stelažuose montuojamiems sprendimams mažose instaliacijose.

Tinka

• Namų instaliacijoms, derinančioms antžeminės antenos ir palydovinės lėkštės signalus
• Mažoms komercinėms ar biuro koaksialinėms instaliacijoms
• Konfigūracijoms, kuriose reikalingas nuotolinis LNB ar stiprintuvų maitinimas per DC pralaidą
• Signalo paskirstymui keliems palydoviniams ar antžeminiams imtuvams

Pagrindinės specifikacijos

• Dažnių diapazonas (antžeminis): 5–860 MHz
• Dažnių diapazonas (palydovinis): 950–2250 MHz
• DC pralaida: palaikoma LNB ar linijinių stiprintuvų maitinimui
• Jungties tipas: koaksialinės F tipo sąsajos
• Pritaikymas: kombinuotas SAT ir TV signalų skirstymas

Kaip naudoti

Prijunkite gaunamą antenos ar palydovinės lėkštės signalą prie skirstytuvo įvesties naudodami koaksialinį kabelį su F tipo jungtimis. Prijunkite imtuvo ar tolesnio paskirstymo kabelius prie skirstytuvo išvesčių. Jei reikalingas nuotolinis LNB ar stiprintuvo maitinimas, užtikrinkite, kad priimantis įrenginys būtų sukonfigūruotas tiekti DC ir kad kabeliai atitiktų DC pralaidos reikalavimus. Patikrinkite signalo lygius kiekviename imtuve ir, jei būtina, naudokite atitinkamą slopinimą ar stiprinimą toliau grandinėje, kad išlaikytumėte signalo kokybę. Laikykitės vietinių elektros ir saugos taisyklių atlikdami jungtis.

Rekomendacijos

Naudokite RG6 arba lygiavertį mažų nuostolių koaksialinį kabelį atkarpoms, kuriose svarbus signalo slopinimas; kabelių ilgius išlaikykite kiek įmanoma trumpesnius ir venkite per didelių lenkimų. Patikrinkite poliškumą ir jungčių sandarumą, kad išvengtumėte pašalinių signalų patekimo ir signalo praradimo. Didesniems paskirstymams ar ilgesnėms kabelių atkarpoms apsvarstykite galimybę naudoti paskirstymo stiprintuvą ar daugiajungiklį, skirtą kombinuotoms palydovinėms ir antžeminėms sistemoms.
