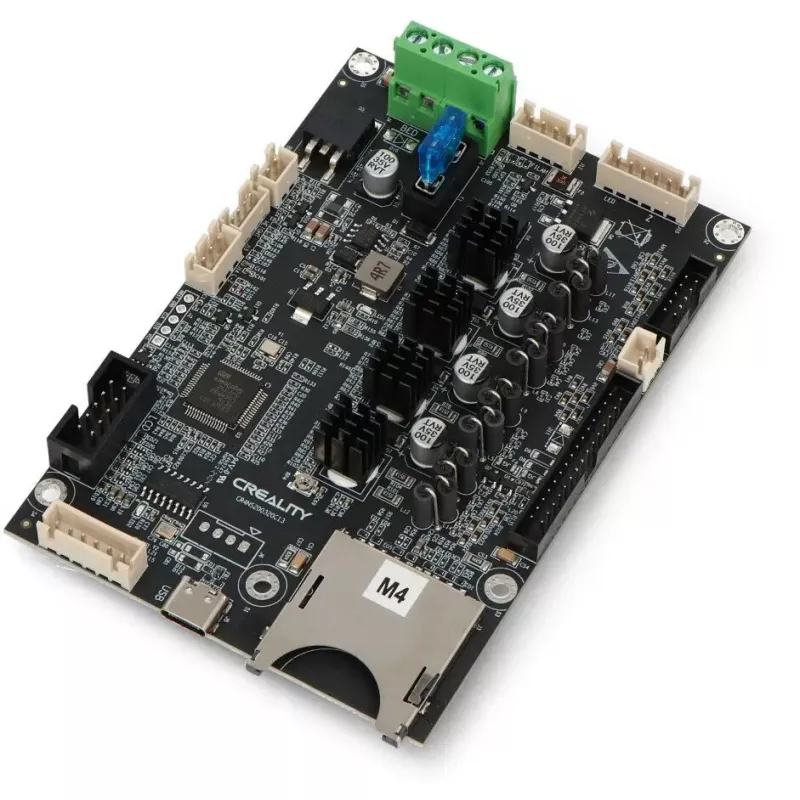

Pagrindinės plokštės rinkinys Creality 3D Ender-3 V3 SE (MPN 4002020066)

Pagrindinės plokštės rinkinys Creality 3D Ender-3 V3 SE yra atsarginė pagrindinė plokštė, skirta specialiai Ender-3 V3 SE spausdintuvui. Ji veikia kaip pagrindinė valdymo plokštė, valdanti žingsninius variklius, šildytuvus, galinius ribotuvus, jutiklius ir kitą spausdintuvo elektroniką, kad būtų atkurtos ar atnaujintos pagrindinės spausdintuvo funkcijos. Rinkinys sukurtas taip, kad atitiktų fizines ir elektrines Ender-3 V3 SE sąsajas, užtikrinant suderinamumą su spausdintuvo jungtimis ir komponentais.

Privalumai

Šis pagrindinės plokštės rinkinys užtikrina tiesioginį suderinamumą su Ender-3 V3 SE platforma, leidžiantį paprastai pakeisti sugedusią ar pasenusią valdymo plokštę. Jis palaiko standartines spausdintuvo valdymo funkcijas ir išlaiko Originalių spausdintuvo laidų išdėstymą, kad supaprastintų montavimą. Naudojant modeliui specifinę plokštę sumažėja laidų modifikacijų poreikis ir padedama užtikrinti patikimą ryšį tarp variklių, jutiklių ir programinės įrangos. Plokštė gali būti naudojama visiškam spausdintuvo veikimo atkūrimui po elektroninių gedimų arba kaip įprastinės priežiūros dalis.

Tinka

• Ender-3 V3 SE su sugedusia ar netinkamai veikiančia pagrindine plokšte taisymui
• Susidėvėjusios ar pažeistos valdymo plokštės keitimui atliekant priežiūrą
• Spausdintuvo funkcionalumo atkūrimui po elektros gedimų
• Dirbtuvėms ir techninės priežiūros centrams, atliekantiems komponentų lygio remontą

Pagrindinės specifikacijos

• Formos faktorius ir jungčių išdėstymas atitinka Ender-3 V3 SE
• Sąsajos žingsniniams varikliams, galiniams ribotuvams, termistoriams, šildytuvams ir ventiliatoriams
• Standartiniai skaitmeniniai ir maitinimo įėjimai / išėjimai, naudojami buitiniuose FDM spausdintuvuose
• Sukurta tiesioginiam keitimui be didelių laidų pakeitimų

Kaip naudoti

Prieš pradėdami keitimo procedūrą, išjunkite maitinimą ir atjunkite spausdintuvą. Nuimkite spausdintuvo dangčius ar plokštes, reikalingas prieigai prie esamos pagrindinės plokštės, pasižymėkite jungčių pozicijas arba padarykite nuotraukas atminčiai ir atsargiai atjunkite laidus nuo senos plokštės. Sumontuokite atsarginę pagrindinę plokštę toje pačioje padėtyje, vėl prijunkite visus laidus prie atitinkamų jungčių ir pritvirtinkite plokštę originaliomis montavimo detalėmis. Surinkę iš naujo, įjunkite spausdintuvą ir patikrinkite pagrindines funkcijas, pvz., ašių judėjimą, galinių ribotuvų suveikimą ir temperatūros rodmenis prieš atlikdami bandomąjį spausdinimą. Jei spausdintuvui reikia programinės įrangos atnaujinimų, vadovaukitės gamintojo programinės įrangos diegimo instrukcijomis, suderinamomis su Ender-3 V3 SE.

Rekomendacijos

Montavimo metu užtikrinkite apsaugą nuo statinės elektros ir nenaudokite jėgos jungdami jungtis. Prieš įjungdami spausdintuvo maitinimą, patikrinkite laidų sujungimą ir jutiklių poliškumą. Naudokite Originalią arba gamintojo rekomenduojamą programinę įrangą ir prieš spausdindami atlikite pradinius galinių ribotuvų veikimo, variklių sukimosi krypties ir temperatūros jutiklių rodmenų patikrinimus.
