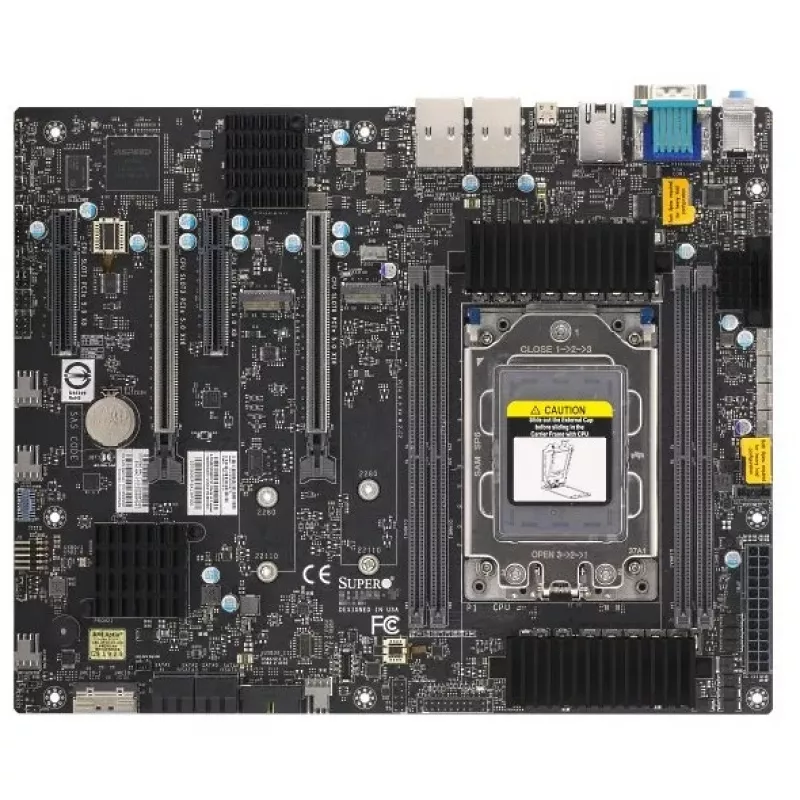

Pagrindinė plokštė Supermicro MBD-H13SRA-F TRX50 lizdas sTR5 ATX DDR5 4×DIMM 96GB ECC M.2 SATA III 2×GbE IPMI

Supermicro MBD-H13SRA-F TRX50 yra ATX darbo stoties pagrindinė plokštė, skirta AMD Threadripper procesoriams su lizdu sTR5 ir AMD TRX50 mikroschemų rinkiniu. Ji palaiko DDR5 atmintį DIMM lizduose su ECC suderinamumu, didelę atminties talpą ir spartą, kelis PCIe Gen5 x16 išplėtimo lizdus bei įvairias integruotas saugyklos ir tinklo sąsajas, tinkamas profesionaliam darbo stočių naudojimui.

Privalumai

Pagrindinė plokštė užtikrina didelės talpos DDR5 atminties (iki 4 TB) su ECC palaikymą, kelis PCIe Gen5 x16 lizdus didelio našumo išplėtimo kortoms ir lanksčias saugyklos parinktis, įskaitant M.2 ir SATA III su RAID palaikymu. Integruotas „Gigabit Ethernet“ su „Broadcom“ valdikliu, IPMI LAN nuotoliniam valdymui, daug vidinių ventiliatorių jungčių ir TPM antraštė užtikrina patikimumą ir valdomumą darbo stočių diegimui.

Tinka

• Darbo stočių surinkimui turinio kūrimui ir inžinerijai
• Sistemoms, kurioms reikia didelės ECC atminties talpos ir didelio atminties pralaidumo
• Serveriams ar nuotoliniu būdu valdomoms darbo stotims naudojant IPMI
• Konfigūracijoms su keliomis PCIe išplėtimo kortomis (GPU, akceleratorius, RAID valdiklis)

Pagrindinės specifikacijos

• Formos faktorius: ATX (apie 304,8 × 243,8 mm)
• Mikroschemų rinkinys: AMD TRX50
• Palaikomi procesoriai: AMD Ryzen Threadripper serija (lizdas sTR5)
• Atminties tipas: DDR5-SDRAM, suderinama su ECC; 4 DIMM lizdai; palaikoma iki 5200 MHz; maksimali vidinė atmintis iki 4 TB; palaikoma modulio talpa iki 96 GB; atminties įtampa 1,1 V
• Išplėtimas: 2 × PCI Express x16 (Gen 5.x)
• Saugykla: M.2 ir SATA III sąsajos; 4 × SATA III prievadai; RAID palaikymas
• Integruotas garsas: Realtek ALC888S, 5.1 kanalai
• Tinklas: „Gigabit Ethernet“ (Broadcom BCM5720); 2 × Ethernet RJ-45 prievadai; IPMI LAN nuotoliniam valdymui
• Galiniai I/O: 1 × USB 3.2 Gen2x2 Type-C, 4 × USB 3.2 Gen2 Type-A, COM prievadas, VGA prievadas
• Vidinės jungtys: procesoriaus ventiliatoriaus jungtis, 7 × korpuso ventiliatorių jungtys, TPM jungtis, vidinės USB 3.2 Gen1 ir USB 2.0 antraštės
• BIOS: AMI, 32 Mbit; ACPI 6.5; SMBIOS 3.6
• Veikimo sąlygos: veikimo temperatūra nuo –20 iki 60 °C; santykinė drėgmė 10–85 %

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą ATX korpusą ir įdėkite palaikomą AMD Threadripper procesorių į lizdą sTR5, vadovaudamiesi procesoriaus aušintuvo gamintojo instrukcijomis. Užpildykite DDR5 DIMM lizdus ECC atminties moduliais rekomenduojamomis konfigūracijomis, kad įgalintumėte optimalų atminties našumą. Prijunkite saugyklos įrenginius prie galimų M.2 arba SATA III prievadų ir prijunkite reikiamas išplėtimo kortas prie PCIe Gen5 x16 lizdų. Naudokite integruotas antraštes sistemos ventiliatoriams, priekinio skydelio USB ir TPM moduliui prijungti, jei reikia. Konfigūruokite BIOS nustatymus (AMI), kad nustatytumėte reikiamą įkrovos tvarką, RAID masyvus ir atminties profilius prieš diegdami operacinę sistemą.

Rekomendacijos

Norint stabiliai veikti darbo stoties ar serverio aplinkoje, naudokite ECC sertifikuotus DDR5 modulius, užtikrinkite tinkamą aušinimą „Threadripper“ procesoriams ir kelioms išplėtimo kortoms bei atnaujinkite BIOS programinę-aparatinę įrangą. Diegiant nuotoliniu būdu valdomas sistemas, saugiai sukonfigūruokite IPMI prieigą ir prieš pradedant gamybinį naudojimą patikrinkite RAID konfigūracijas.
