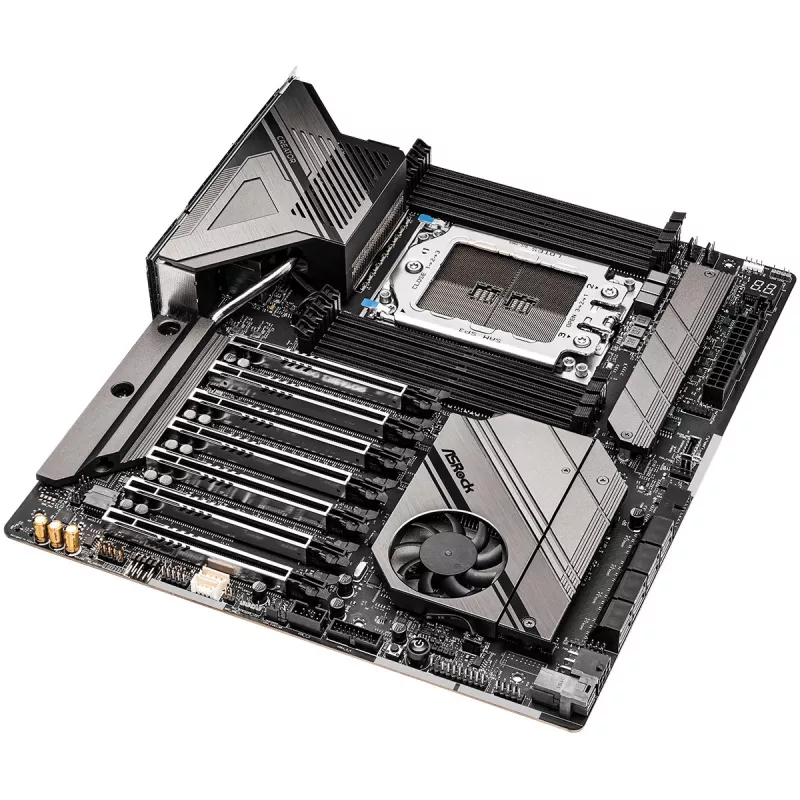

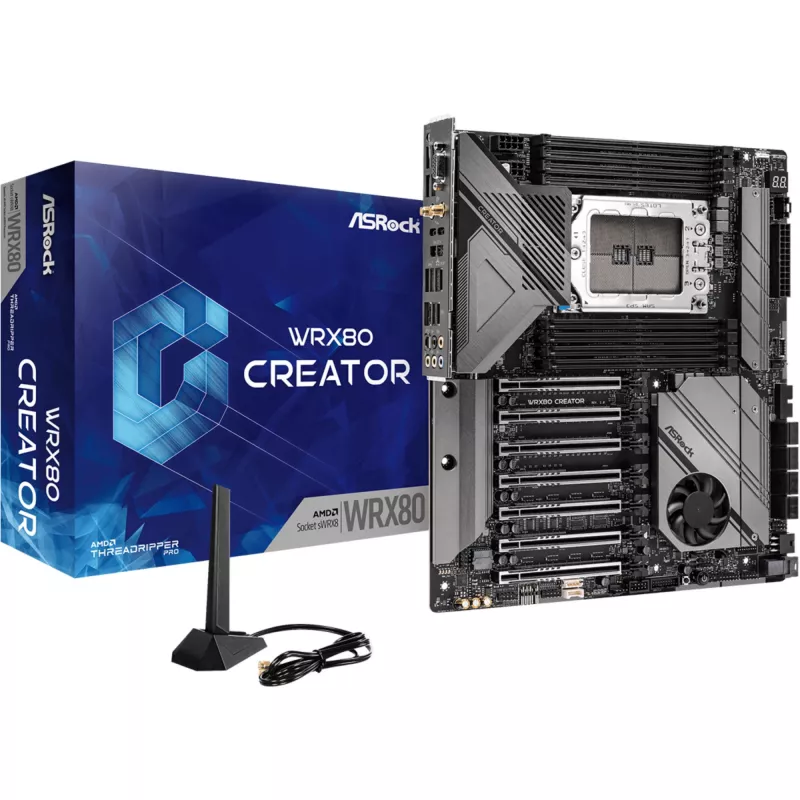

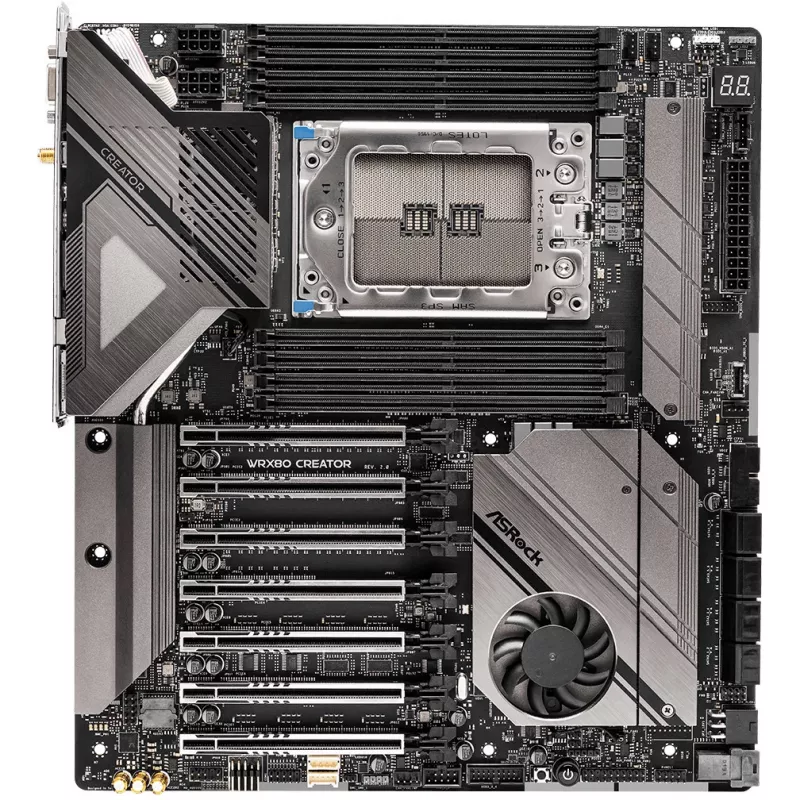

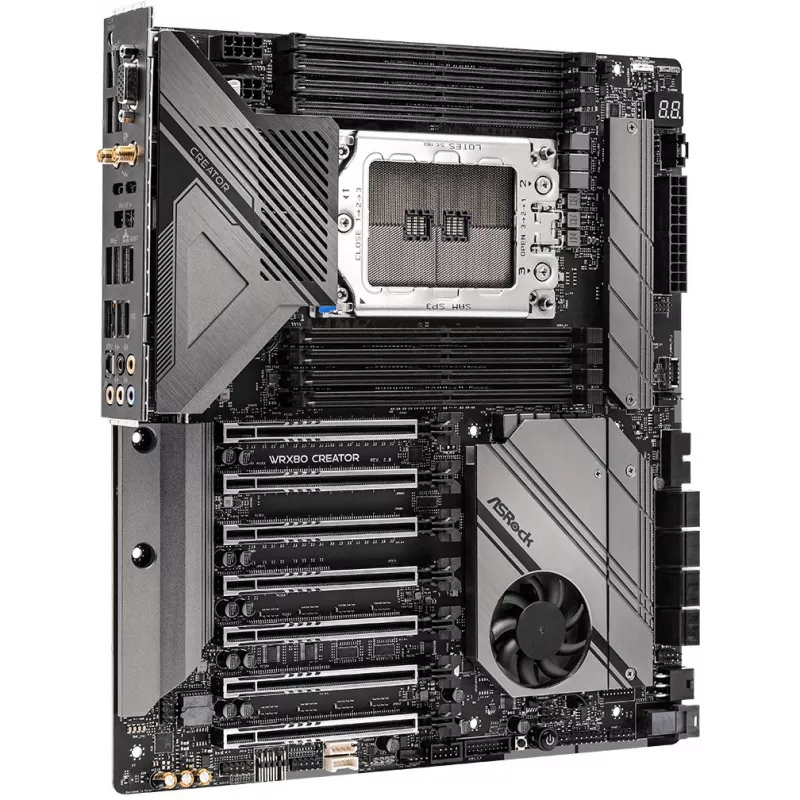

Pagrindinė plokštė ASRock WRX80 CREATOR R2.0 — AMD WRX80, lizdas sWRX8, E-ATX, 8× DIMM DDR4, iki 2 TB, Wi‑Fi 6E, 10Gb LAN, 7.1 garsas

ASRock WRX80 CREATOR R2.0 yra išplėstinė ATX pagrindinė plokštė, pagrįsta AMD WRX80 mikroschemų rinkiniu, skirta Socket sWRX8 procesoriams. Ji palaiko AMD Ryzen™ Threadripper™ PRO 3000WX/5000WX serijų procesorius bei standartinius Ryzen 3/5 procesorius, iki 2,05 TB DDR4 atminties 8-iuose DIMM lizduose, daugybę M.2 ir SATA III saugojimo parinkčių su RAID palaikymu, dvigubus 10GbE LAN valdiklius ir Wi‑Fi 6E didelės spartos ryšiui. Plokštėje integruotas pažangus maitinimo tiekimas, 14 sluoksnių serverio lygio mažų nuostolių PCB su 2 uncijų vario sluoksniais, sudėtinis VRM aušinimas su dviem ventiliatoriais ir šilumos vamzdeliu bei Thunderbolt 4 / USB4 Type‑C prievadai didelio pralaidumo įvedimui/išvedimui.

Privalumai

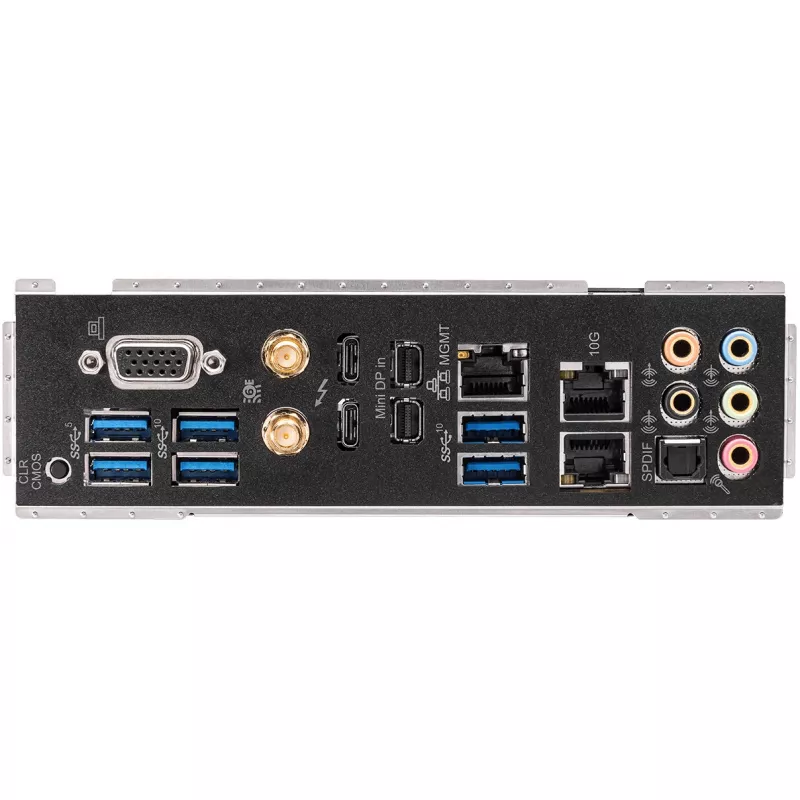

Pagrindinė plokštė naudoja Dr.MOS su SPS (Smart Power Stage) technologiją ir 8 fazių 105A maitinimo dizainą, kad būtų užtikrintas tikslus srovės ir temperatūros stebėjimas, stabilus CPU Vcore tiekimas ir geresnės spartinimo galimybės. 14 sluoksnių serverio lygio mažų nuostolių PCB su 2 uncijų vario vidiniais sluoksniais ir PCIe Gen4 paviršinio montavimo technologija pagerina signalo vientisumą ir šiluminį efektyvumą atminčiai ir PCIe įrenginiams. Sudėtiniai VRM radiatoriai su 7 W/mK MOSFET šiluminėmis tarpinėmis ir dviem ventiliatoriais padidina šilumos išsklaidymą. Integruotos funkcijos apima dvigubus Marvell/Aquantia 10GbE LAN, Thunderbolt 4/USB4 Type‑C, Nahimic garso apdorojimą ir lankstų integruotą I/O skydą, palengvinantį montavimą.

Kam tinka

• Darbo stotys profesionaliems dizaino, modeliavimo ir atvaizdavimo darbams
• Serveriai ar skaičiavimo mazgai, kuriems reikalingas IPMI ir BMC (AST2500)
• Didelio našumo saugojimo ir tinklo programos, naudojančios 10GbE ir NVMe
• Sistemos, kurioms reikia plataus PCIe Gen4 išplėtimo (keli GPU arba papildomos plokštės)

Pagrindinės specifikacijos

• Mikroschemų rinkinys: AMD WRX80
• Lizdas: Socket sWRX8 (palaiko Ryzen™ Threadripper™ PRO 3000WX/5000WX)
• Formos faktorius: Extended ATX
• Maitinimo dizainas: 8 maitinimo fazės, 105A SPS (Dr.MOS)
• PCB: 14 sluoksnių serverio lygio mažų nuostolių PCB su 2 uncijų vario sluoksniais
• Atmintis: DDR4‑SDRAM, 8 DIMM lizdai, iki 2048 GB, palaiko DDR4 4533+ (OC)
• PCIe: 7 x PCIe Gen4 x16 lizdai
• Saugojimas: 8 x SATA3, Hyper M.2 (PCIe Gen4 x4) lizdai, 1 U.2 (PCIe Gen3 x4)
• USB / Thunderbolt: 2 x Thunderbolt™ 4 Type‑C, 5 x USB 3.2 Gen2, 6 x USB 3.2 Gen1
• LAN / belaidis ryšys: dvigubas Marvell (Aquantia) 10GbE, 1 dedikuotas IPMI LAN, Intel 802.11ax (Wi‑Fi 6E) + Bluetooth 5.3
• Garsas: 7.1 CH HD Audio (Realtek ALC4050H + ALC1220) su Nahimic
• BMC: Aspeed AST2500
• BIOS: UEFI AMI 256 Mbit

Kaip naudoti

Įdiekite pagrindinę plokštę į suderinamą Extended ATX korpusą, sulygiuokite ir pritvirtinkite lankstų integruotą I/O skydą ir sumontuokite palaikomą Socket sWRX8 procesorių su tinkamu aušintuvu, pritvirtintu prie sudėtinio VRM radiatoriaus srities. Užpildykite DDR4 atminties modulius suderintomis DIMM poromis arba pagal pagrindinės plokštės vadovą, kad pasiektumėte reikiamą kanalų konfigūraciją ir maksimalią talpą. Prijunkite NVMe M.2 diskus arba SATA įrenginius ir, jei reikia, sukonfigūruokite RAID UEFI aplinkoje. Prijunkite maitinimo jungtis iš pakankamos galios maitinimo bloko su reikiamomis 8‑/24‑kaiščių CPU maitinimo jungtimis, tada prijunkite išorinius įrenginius, pvz., GPU prie PCIe Gen4 x16 lizdų, o išorinius įrenginius prie Thunderbolt 4 / USB Type‑C prievadų. Nuotoliniam valdymui prijunkite dedikuotą IPMI LAN ir sukonfigūruokite AST2500 BMC nustatymus.

Rekomendacijos

Siekiant patikimo didelio našumo, naudokite aukštos kokybės DDR4 ECC arba ne ECC modulius, patvirtintus WRX80 platformoms, kelių linijų maitinimo bloką, pritaikytą CPU ir kelioms PCIe kortoms bei užtikrinkite pakankamą korpuso oro srautą, papildantį sudėtinį VRM radiatorių. Laikykitės naujausios BIOS ir BMC programinės įrangos, kad būtų geresnis stabilumas ir suderinamumas.
