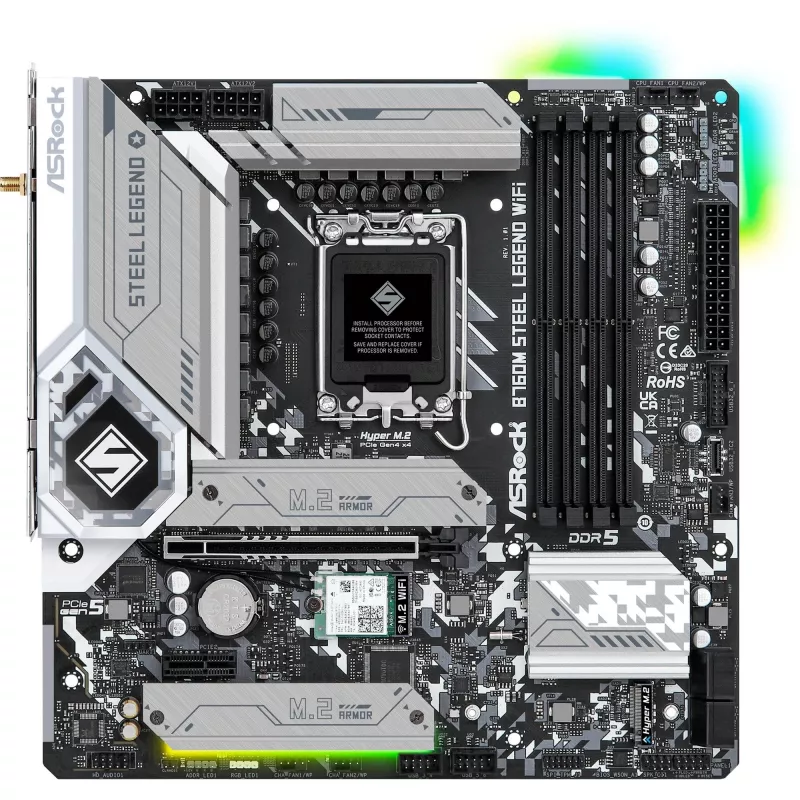

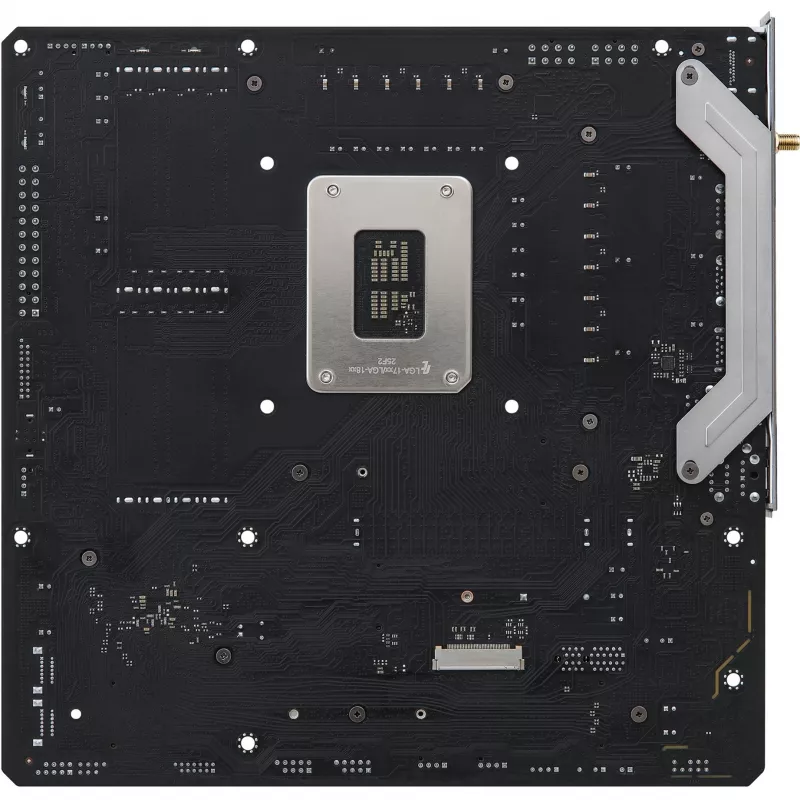

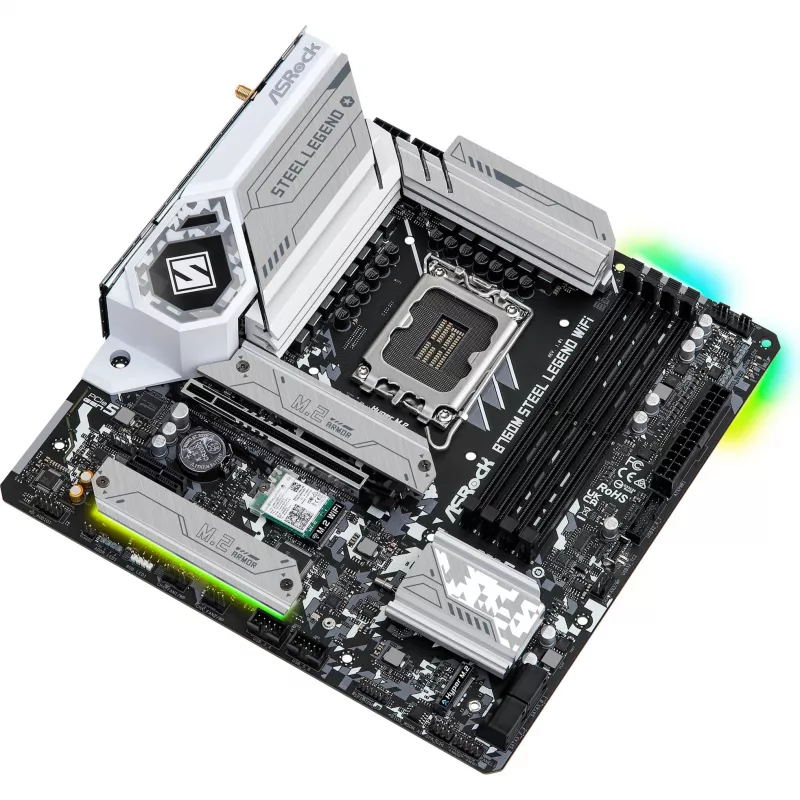

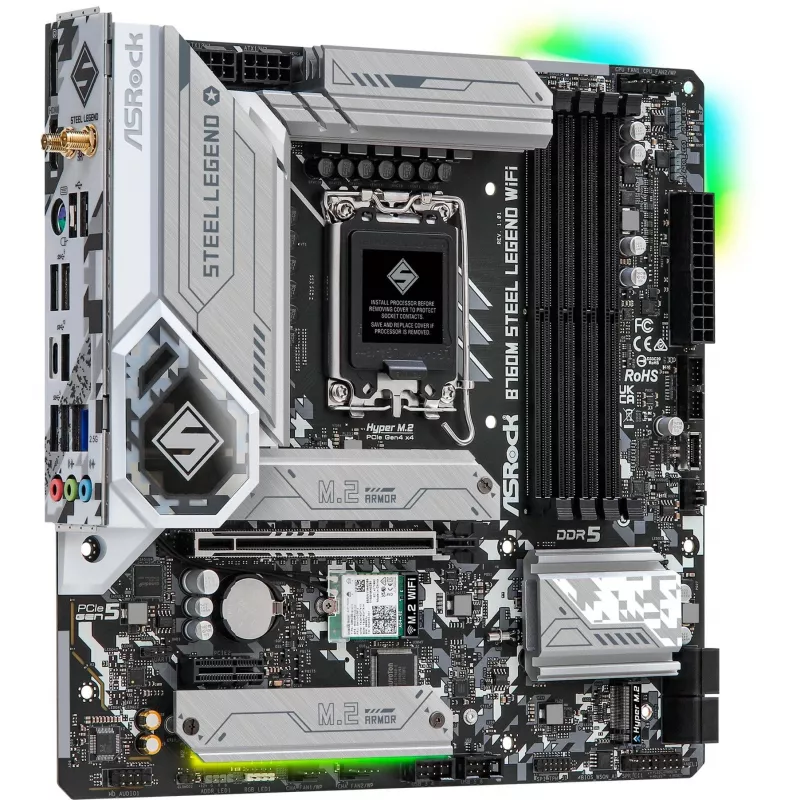

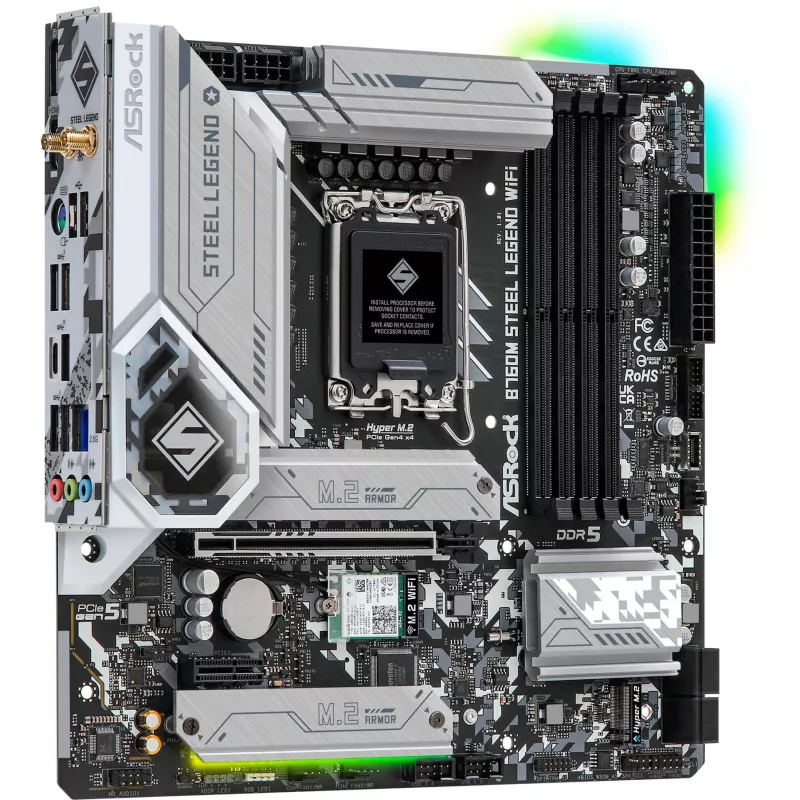

Pagrindinė plokštė ASRock B760M Steel Legend WiFi — Intel B760, LGA 1700, mikro ATX, DDR5, 4 DIMM, 128 GB, Wi‑Fi 6E, 2,5 Gb LAN

ASRock B760M Steel Legend WiFi yra mikro ATX pagrindinė plokštė su Intel B760 mikroschemų rinkiniu ir LGA 1700 lizdu, skirta paprastiems vartotojams ir entuziastams, ieškantiems stabilumo ir patikimo kasdienio našumo. Ji palaiko DDR5 atmintį iki 128 GB keturiuose DIMM lizduose, PCIe 5.0 naujos kartos grafikai, PCIe Gen4 x4 M.2 saugyklą, 2,5 Gb/s LAN ir Wi‑Fi 6E ryšį. Plokštėje naudojamos patikimos medžiagos ir daugiasluoksnė / 2 uncijų vario PCB konstrukcija, gerinanti šilumines charakteristikas ir energijos tiekimą procesoriaus bei atminties spartinimui.

Privalumai

Pagrindinė plokštė turi 12+1+1 maitinimo fazių dizainą su integruotais Dr.MOS maitinimo pakopomis, užtikrinančiomis geresnį srovės tiekimą ir šiluminį našumą, 6 sluoksnių PCB ir 2 uncijų vario vidinius sluoksnius stabiliems signalų takams ir energijos efektyvumui bei sustiprintą SMT PCIe 5.0 plieninį lizdą mechaninei atramai ir signalo stabilumui. Integruotas garso apdorojimas (Nahimic), Polychrome RGB antraštės, dvigubi USB 3.2 Gen2 Type-A/Type-C prievadai galiniame I/O skydelyje ir priekinio skydelio USB 3.2 Gen2 Type-C antraštė bei M.2 Key‑E modulio dangtelis antenoms laikyti suteikia praktinio funkcionalumo daugeliui kompiuterių konstrukcijų.

Tinka

• Paprastiems ir entuziastų staliniams kompiuteriams, naudojantiems Intel 12–13 kartos Core procesorius (LGA 1700)
• Kompaktiškoms mikro ATX sistemoms, kurioms reikia didelės spartos saugyklos (PCIe Gen4 x4 M.2) ir PCIe 5.0 grafikos palaikymo
• Turinio kūrėjams ir žaidėjams, kuriems reikia greitesnio tinklo per 2,5 Gb/s LAN ir Wi‑Fi 6E
• Vartotojams, norintiems DDR5 atminties spartinimo su XMP/EXPO iš anksto patikrintais profiliais

Pagrindinės specifikacijos

• Formos faktorius: Mikro ATX
• Mikroschemų rinkinys: Intel B760
• Lizdas: LGA 1700
• Atmintis: DDR5, 4 DIMM lizdai, iki 128 GB, XMP/EXPO palaikymas
• Maitinimo dizainas: 12+1+1 fazės su Dr.MOS
• PCB: 6 sluoksnių su 2 uncijų vario vidiniais sluoksniais
• PCIe: PCIe 5.0 sustiprintas plieninis lizdas, SMT montuojamas lizdas
• Saugykla: PCIe Gen4 x4 M.2 palaikymas, SATA III prievadai
• Tinklas: Dragon 2,5 Gb/s LAN, Wi‑Fi 6E (802.11ax)
• USB: Dvigubi galiniai USB 3.2 Gen2 (Type-A + Type-C), priekinė USB 3.2 Gen2 Type-C antraštė
• Garsas: Nahimic garso technologijos (triukšmo slopinimas, aido panaikinimas, balso stabilizatorius, garso seklys)
• Papildomai: Polychrome RGB antraštės, eDP jungtis ASRock 13,3" šoninio skydelio rinkiniui, automatinis tvarkyklių diegimas, lankstus integruotas I/O skydas

Kaip naudoti

Įdėkite ASRock B760M Steel Legend WiFi į suderinamą mikro ATX korpusą ir sumontuokite LGA 1700 procesorių su tinkamu aušintuvu. Įdėkite DDR5 DIMM modulius į atminties lizdus pagal pagrindinės plokštės vadovą, kad įjungtumėte dviejų kanalų veikimą, ir, jei norite, įjunkite Intel XMP arba AMD EXPO profilius BIOS, kad pritaikytumėte iš anksto patikrintus spartinimo nustatymus. Prijunkite saugojimo įrenginius prie M.2 lizdų arba SATA III prievadų ir įdėkite vaizdo plokštes į sustiprintą PCIe 5.0 lizdą. Prijunkite antenas prie M.2 Key‑E jungties (naudokite modulio dangtelį, kad pritvirtintumėte) Wi‑Fi 6E ryšiui, o išorinius įrenginius junkite per galinius ir priekinius USB prievadus. Įdiegę operacinę sistemą, naudokite automatinį tvarkyklių diegiklį, kad automatiškai atsisiųstumėte ir įdiegtumėte reikiamas tvarkykles.

Rekomendacijos

Kad stabiliai dirbtumėte su DDR5 atmintimi, prieš įdėdami ar išimdami DIMM modulius atjunkite kintamosios srovės maitinimą; plokštėje yra apsaugos grandinė, tačiau saugus elgesys sumažina riziką. Įsitikinkite, kad BIOS atnaujinta iki naujausios versijos, kad būtų geriausias suderinamumas su procesoriais, atminties XMP/EXPO profiliais ir PCIe 5.0 įrenginiais. Naudokite tinkamą aušinimą ir tinkamą maitinimo šaltinį, kad palaikytumėte spartinimą ir didelio našumo komponentus.
